依維柯NJ2046全車電器實訓臺：汽車教育的實訓裝置
2025-03-30 09:52DB-QG80 依維柯NJ2046全車電器實訓臺

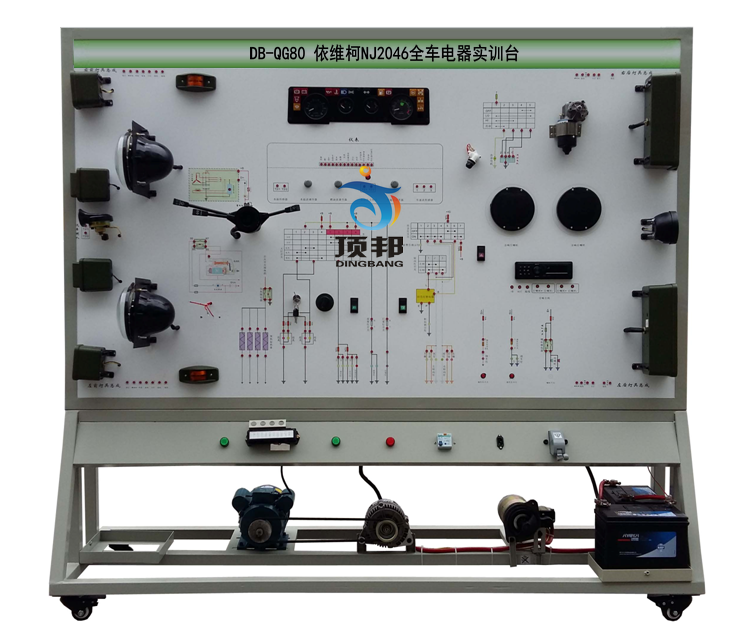

一、產品簡介
該依維柯NJ2046全車電器實訓臺采用依維柯NJ2046柴油機整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
該實訓臺基于依維柯NJ2046車型的真實電器架構開發，完整保留了原車線束、ECU控制單元及傳感器網絡。核心模塊包括：
動力系統電器模塊（如發動機電控單元、燃油噴射系統）
車身控制系統（涵蓋燈光、門窗、儀表盤等交互界面）
安全防護單元（ABS、安全氣囊電路模擬）
智能診斷接口（支持OBD-II協議及專用解碼器接入）
通過分層式電路板設計，學員可直觀觀察電流走向，配合配套的《故障代碼手冊》，快速掌握“從現象到原理”的診斷邏輯。例如，當模擬“大燈無法開啟”故障時，系統會同步觸發數據流異常提示，引導學員通過萬用表檢測繼電器觸點電壓。
二、教學場景中的四大突破性應用
1. 虛實結合的交互式學習
實訓臺搭載的AR輔助系統，可將抽象電路原理轉化為三維動態模型。學員佩戴智能眼鏡后，能“透視”線束內部結構，觀察CAN總線網絡的數據傳輸過程。這種沉浸式體驗使理論課程轉化率提升40%以上。
2. 全生命周期故障庫覆蓋
內置超過200組典型故障案例，涵蓋接觸不良、短路斷路、*信號干擾*等常見問題。教師可通過后臺系統一鍵切換故障模式，例如將“空調壓縮機不工作”設置為階段性考核項目，考驗學員綜合排查能力。
3. 安全可控的實訓環境
相比實車操作，實訓臺采用*24V安全電壓*與熔斷保護機制，避免高壓電擊風險。數據顯示，使用該設備后，教學事故率下降76%，同時元器件損耗成本降低58%。
4. 數據驅動的教學評估
通過USB接口導出的《操作日志報告》，可精準分析學員的檢測路徑、工具使用時長等關鍵指標。某職業技術學院的實際應用表明，這種量化評估體系使教學效率提升33%。
三、技術升級帶來的行業價值
依維柯NJ2046實訓臺的*可擴展性*設計尤為突出：
硬件兼容：支持加裝新能源模塊（如混合動力控制系統）
軟件迭代：每季度更新故障數據庫，匹配最新車型技術
云端協作：多臺設備可通過局域網構建虛擬維修車間，模擬4S店協作場景
在江蘇省某重點技工院校的案例中，引入該設備后，學員在“全國汽車維修技能大賽”中的故障診斷得分率從62%躍升至89%。這印證了實訓臺在縮短“課堂與車間距離”方面的獨特價值。
四、選購與使用的專業建議
對于教育機構與培訓機構，需重點關注以下參數：
系統版本：優選支持ISO 14229（UDS協議）的2023款升級型號
延保服務：核心控制模塊建議選擇3年以上質保方案
師資培訓：供應商是否提供《故障邏輯樹構建指南》等配套課程
值得注意的是，部分院校通過*校企合作*模式，將實訓臺接入依維柯4S店實時故障數據庫，使教學內容始終與行業前沿保持同步。這種產教融合的創新實踐，正在重新定義汽車維修人才培養標準。
通過上述分析可見，依維柯NJ2046全車電器實訓臺絕非簡單的“教具復制品”，而是融合了工程思維與教育科學的智能化平臺。其價值不僅在于提升單點技能，更在于構建系統化的汽車電子診斷思維——這正是智能網聯時代對汽修人才的核心要求。
