     機械原理陳列柜該陳列柜分十個柜，單柜控制式，在每一個柜都裝有單片機電腦控制板，柜體采用整體結構，在柜體后面都要電源連接口，用雙扭線輸入電壓為~220V，在前面面板上裝有總開關和日關燈開關。在柜內裝有兩組AC-DC開關電源，一組是供單片機使用，輸出電壓為直流12V有單片機控制電機運轉。另一組是供擴大器應用，輸出電壓為直流12V。在柜內使用的小型電機電壓使用~220V。

使用方法：
1、 打開總開關，需要燈時再打開燈開關，關燈亮；

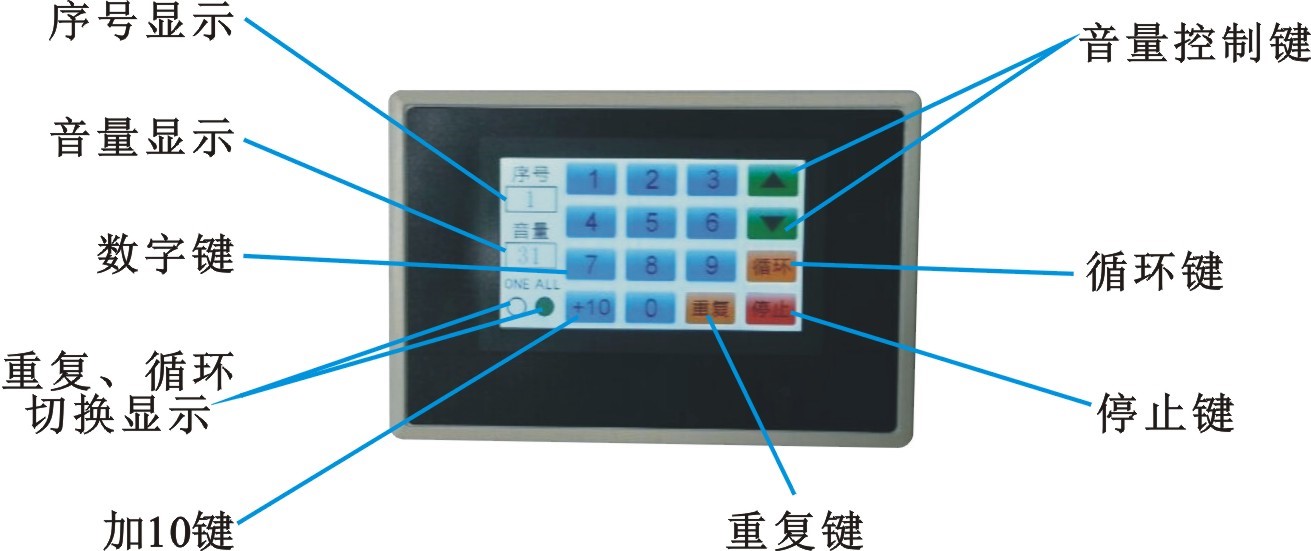

2、 數字鍵的使用；按數字1-9、+10、0。例如按2液晶屏序號顯示 2時，就在該柜的編第2個模型運轉，同時聲音也講解第2個模型的原理。如模型超過 9 以上，例如12模型要運動，就按+10鍵，再按2鍵，同時聲音也講解第12個模型的原理和運動。如要第10個模型運動就按+10鍵再按0鍵就可以了。
    3、 ▲和▼鍵是來控制音量高與低，按▲鍵聲音就高，按▼鍵聲音就往下底。同時顯示音量數值，最高為0－31，一般設計開啟聲音為最大聲音。
    4、循環鍵；當你按循環鍵時它就從第1個模型開始運動，自動講解到這個柜的最后一個停止。（遙控器上按重復鍵液晶屏顯示ALL是綠色表示循環，再按一次就顯示ONE是綠色表示重復），在循環播放如有不運轉現象隨時可按播放啟動鍵繼續運轉和講解。
    5、 重復鍵；是你需要專看一個模型運動和解說時使用。例如我需要看第3個模型運
動，就按數字3等它開始運動，隨時按重復鍵 ONE顯示綠色，它運動的就是第3個模型和講解。
   6、 停止鍵：在任何的情況下按停止鍵，柜內的模型和聲音講解同時停止。

注意事項：
    1、陳列柜內運動的模型都有減速電機連接運轉，不能用手亂擺轉動以免損壞電機。
    2、在柜體內的模型要保持清潔。
    3、機械運動要經常加油，保持運轉靈活。
    4、使用后要關好所有開關，以免長期通電，造成電源和單片機受損。



序號與名稱	陳 列 柜 內 容
第一柜 機器與機構	前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副
第二柜 平面連桿機構的基本形式	鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。 單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構 雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構
第三柜 平面連桿機構	機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。 連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。
第四柜 凸輪機構的形式	盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。
第五柜 齒輪傳動的各種類型	平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。 相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構 相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。
第六柜 輪系的基本形成	漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。
第七柜 輪系的基本形成	周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。
第八柜 間歇運動機構	齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構
第九柜 組合機構	串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。
第十械 空間連桿機構	空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。
