實驗六 音樂噴泉控制
（一）實驗?zāi)康?/p>
1.掌握傳送、比較指令及可逆計數器的使用方法。
2.掌握用 PLC 控制音樂噴水池。
（二）實驗器材
-
PC 機
-
PLC 實驗臺（箱）
3.音樂噴泉模塊
4.通訊電纜
5.導線若干
（三）實驗內容及步驟
1.設計要求
設計一個音樂噴泉控制程序。Y0 亮；Y1→Y2→Y3→ Y4→Y5→Y6→Y7 依次亮，
Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7 同時亮。

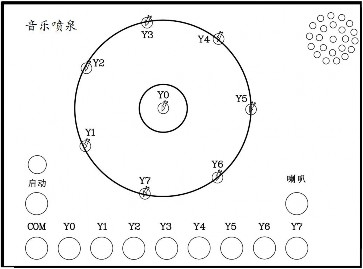

該模塊利用利用 8 個 LED 來顯示音樂噴泉的工作狀態。音樂噴泉模塊如圖 4.14 所示。
2.確定輸入輸出地址、并編寫程序。
圖 4.14
3.編譯程序，無誤后下載至 PLC 主機的存儲器中，并運行程序。
4.調試程序，直至符合設計要求。
5.I/O 分配表，如表 4.6 所示：
|
輸入部分（IN） |
||
|
代號 |
功能 |
地址 |
|
啟動 |
啟動/停止按鈕 |
I0.1 |
|
輸出部分（OUT） |
||
|
代號 |
功能 |
地址 |
|
Y0 |
Y0 顯示 |
Q0.0 |
|
Y1 |
Y1 顯示 |
Q0.1 |
|
Y2 |
Y2 顯示 |
Q0.2 |
|
Y3 |
Y3 顯示 |
Q0.3 |
|
Y4 |
Y4 顯示 |
Q0.4 |
|
Y5 |
Y5 顯示 |
Q0.5 |
|
Y6 |
Y6 顯示 |
Q0.6 |
|
Y7 |
Y7 顯示 |
Q0.7 |
|
喇叭 |
播放音樂 |
Q1.0 |
表 4.6
6.參考程序
參考程序見光盤（音樂噴水池）
