低頻信號電壓放大器
（一）、實驗?zāi)康模?br /> 1、加深對放大器工作原理的理解。
2、掌握放大器工作點的調整和測試方法。
（二）、實驗內容和步驟：

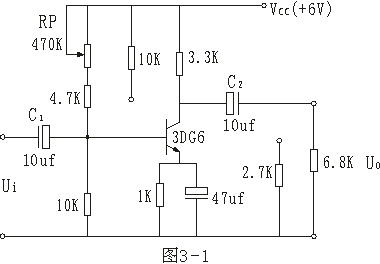

1、按圖3-1連線，穩壓電源輸出電壓為6V，正弦波頻率1千赫，電壓10毫伏，集電極電阻3.3KΩ，負載電阻6.8KΩ。
2、調整靜態工作點：緩慢調整函數發生器輸出電壓，從示波器上仔細觀察放大器輸出的電壓波形。當Ui大到某一值后輸出波形出現失真，此時調整上偏置電阻RP的值，使輸出波形恢復，然后再增大Ui，重復上述步驟，直到輸出波形幅值最大為止。這時放大器的工作點是最合適的。
3、測量靜態工作點：斷開函數發生器將放大器輸入端對地短路，用萬用表測出U_CE、U_BE及I_C（I_C由U_C除以R_C得到）。
4、測算放大器電壓放大倍數：將放大器調回到合適的工作點，輸入1KHZ、10毫伏低頻信號，
　　　　　　　                                                        Uo
用示波器觀察其輸出波形基本不失真，用毫伏表測量輸入和輸出電壓，并根據AU＝──測算放
         　　　                                                       Ui
大器電壓放大倍數，然后將三極管電極電阻換為10KΩ，測量輸入和輸出電壓，再將集電極電阻換為3.3KΩ，負載電阻換為2.7KΩ，測量輸入和輸出電壓。

實驗四、RC耦合兩級放大器
（一）、實驗?zāi)康模?br /> 1、學會RC耦合兩級放大器的安裝和調試。
2、掌握多級放大器增益的測量和計算。
（二）、實驗內容和步驟：

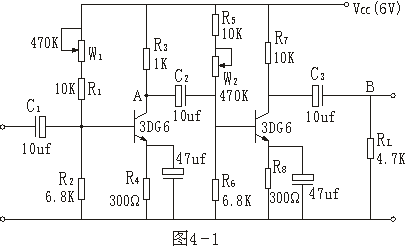

1、按圖4-1連線，BG₁、BG₂選3DG6，校對電路無誤后接通電源。
2、調節W₁、W₂使IC₁和IC₂分別為1mA左右，測量發射極電壓約為0.3V，然后測試BG₁、BG₂的VE、VBE、V_C。
3、把f＝1KHZ電壓為10mA的正弦波信號輸入，用示波器觀察BG₁集電極A輸出波形，調節W₁使波形最大而不失真。將示波器探頭接至B點，觀察波形，調節輸入信號及W₂，使波形最大而不失真，用毫伏表測量輸入端Ui和A、B兩端的電壓。

實驗五、直接耦合兩級放大器

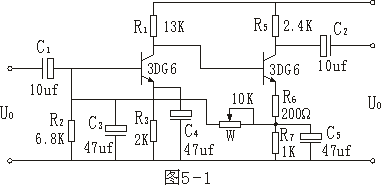

　　實驗電路如下圖，學校根據各自的教學要求自行編排實驗內容與步驟。

實驗六、負反饋對放大器性能的影響
（一）、實驗?zāi)康模?br /> 1、加深對放大器引入負反饋后對放大器性能的影響理解。
2、進一步放大器指標的測量方法。
（二）、實驗內容和步驟：

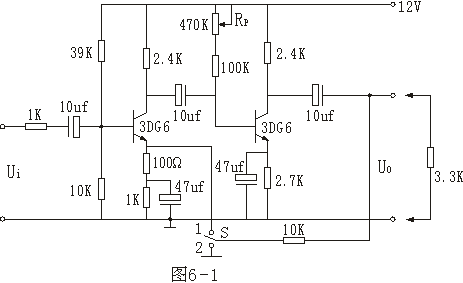

1、按圖5-1連線，經查無誤后接通電源。
2、調整直流工作點，將輸入端（1）和地短接，調整RP使V₂管的IC₂和V₁管的IC₁近似相等（約1.5mA）。
3、研究反饋對放大器放大倍數的影響，將輸入信號f調至1KHZ，電壓2mA，負載接3.3K，觀察負載波形，若有失真調節RP。將開關S置于“2”，用毫伏表測出Vo，然后置于1測出Vo'。
4、觀察負反饋對放大器非純屬失真的影響：將開關S置于“2”，調整放大器輸入信號Ui由示波器觀察輸出信號Vo波形，直至Vo將要失真，記下此時Ui和Uo；再將開關S置“1”增大輸入信號Vi，當輸出電壓達到Uo值時（示波器監視Uo波形）記下此輸入信號Ui'值，最后保持Ui'不變，將開關重新置“2”，觀察輸出信號波形變化情況。
