實驗六 數據傳送指令實驗

一、實驗?zāi)康?br /> 1、掌握數據比較指令、數據傳送指令、加法指令、減法指令的使用方法。
2、熟悉編譯調試軟件的使用。
二、實驗器材
1、PC機
2、PLC實驗臺（箱）
3、通訊電纜
4、導線若干
三、實驗內容及步驟
1、比較指令CMP（FNC10）

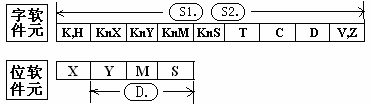

（1）指令適用的軟元件：

（2）指令格式：

（3）指令功能：
比較源S1與源S2的大小，目標地址D輸出相應的動作。大小比較是按代數形式進行的（-10<2）。所有源數據都被看成二進制值處理。目標地址D假如指定M0，則M1、M2被自動占用。

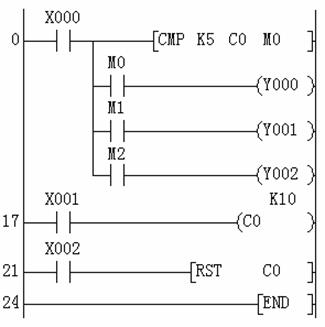

（4）例程說明：當計數器C0的值：小于5時，M0輸出ON；等于5時，M1輸出ON；大于5時，M2輸出ON。
（5）輸入下面的程序，測試運行結果。


2、傳送指令MOV（FNC12）

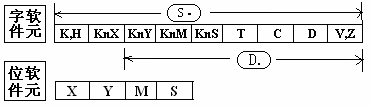

（1）指令適用的軟元件：

（2）指令格式：


（3）指令功能：將源數據S送到目標地址D。
（4）例程說明：將M0～M4的數據送到輸出端Y0～Y4。
（4輸入下面的程序，測試運行結果。


3、BCD交換指令BCD（FNC18）
（1）指令適用的軟元件：


（2）指令格式：


（3）指令功能：
將源數據S（BIN）到目標地址D（BCD）轉換傳送指令。如BCD轉換結果超出0～9999范圍會出錯。在將可編程控制器內的二進制數據變?yōu)槠叨物@示等的BCD碼而向外部輸出時使用。
（4）例程說明：將X0～X4的數據轉換后送到輸出端Y0～Y7。若輸入為二進制“1110”，則輸出為“00010100”。
（5）輸入下面的程序，測試運行結果。


4、BIN交換指令BIN（FNC19）
（1）指令適用的軟元件：


（2）指令格式：

（3）指令功能：
將源數據S（BCD）到目標地址D（BIN）轉換傳送指令。數值范圍：0～9999有效。在可編程控制器獲取BCD數字開關的設定值時使用。源數據不是BCD碼時會發生M8067（運算錯誤），M8068（運算錯誤鎖存）將不工作。因為常數L自動地轉換成二進制，所以不成為這個指令的源數據。
（4）例程說明：
將X0～X8的數據轉換后送到輸出端Y0～Y4。若輸入為二進制“00010100”，則輸出為“1110”。
（5）輸入下面的程序，測試運行結果。
