實驗1 測量鍵和鍵槽的實際尺寸


在這個實驗中，你將測量鍵和鍵槽的大小，然后將測量值與標準值比較，確定其是否在允許的公差范圍內。

1．   從工具箱中找到下列物品：
● 圓柱形制動器輪轂
● 電機
● 帶刻度盤的游標卡尺(0-150mm)
● 直尺（20cm）

2．    執行下列的步驟測量電機軸上鍵槽的寬度，深度和長度

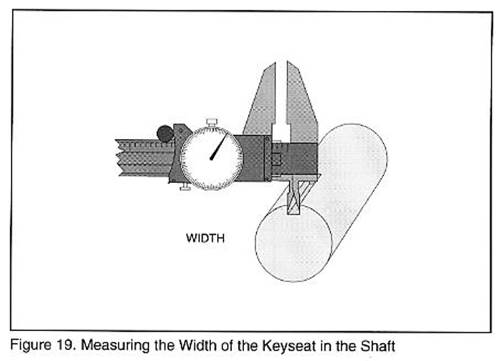

A．   用卡尺測量鍵槽的寬度，如圖19所示

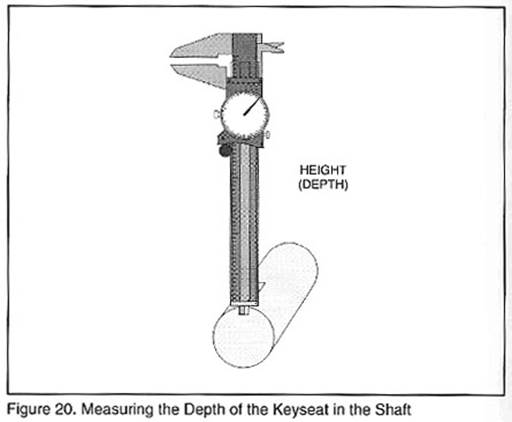

B．   用游標卡尺測量鍵槽的深度，如圖20

C．   用20厘米直尺測量鍵槽的長度
注意：有些末端倒圓角的鍵槽，測量時只測量它的有效長度。

3．   執行下列步驟測量圓柱形制動器輪轂上鍵槽的寬度，深度和長度

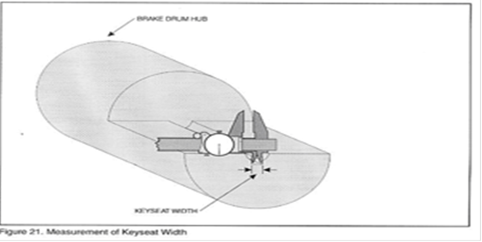

A．  用卡尺測量鍵槽的寬度，如圖21所示

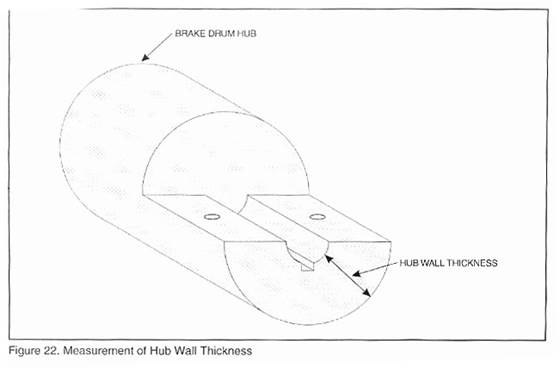

B．  用游標卡尺測量輪轂壁的厚度，如圖22所示

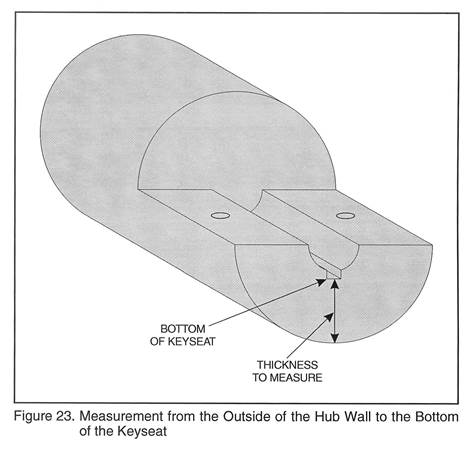

C．  用游標卡尺測量從輪轂的外壁到鍵槽底部的厚度，如圖23所示

D． 用輪轂壁的厚度（步驟B的測量結果）減去輪轂的外壁到鍵槽底部的厚度（步驟C
的測量結果）從而得到輪轂鍵槽的深度
E． 用20cm直尺測量鍵槽的長度
4．  執行下列的步驟去選擇鍵的公稱尺寸
A． 選擇鍵的公稱寬度
B． 選擇鍵的公稱高度
C． 選擇鍵的公稱長度
