光纖傳感器的位移特性實驗

光纖傳感器的位移特性實驗

一、實驗目的
1、了解光纖位移傳感器的基本結構。
2、掌握光纖傳感器及其轉換電路的工作原理。

二、實驗所用單元
光纖傳感器、光纖傳感器轉換電路板、反射面鐵片、位移臺架、直流穩壓電源、數字電壓表

三、實驗原理及電路
本實驗采用的是導光型多模光纖，它由兩束光纖混合成Y型光纖，探頭為半圓分布，一束光纖端部與光源相接發射光束，另一束端部與光電轉換器相接接收光束，兩光束混合后的端部是工作端即探頭。由光源發出的光通過光纖傳到端部射出后再被測體反射回來，由另一束光纖接收光信號經光電轉換器轉換成電壓量，該電壓的大小取決于反射面與探頭的距離。
光纖傳感器轉換電路如圖36-1所示。
光纖傳感器轉換電路圖
圖36-1 光纖傳感器轉換電路圖

四、實驗步驟
1、固定好光纖位移臺架，將測微器測桿與反射面鐵片連接在一起。
2、按照圖36-2安裝光纖位移傳感器，將傳感器的插頭與轉換電路板上的插座相連，并將轉換電路板的輸出連接至數字電壓表上。

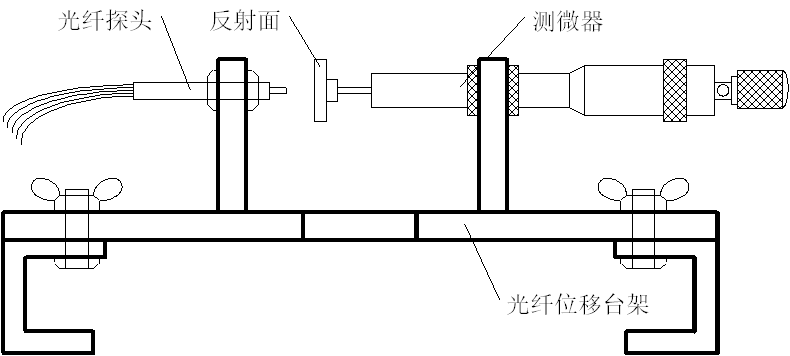

光纖傳感器安裝示意圖
圖36-2 光纖傳感器安裝示意圖

3、調節測微器，使探頭與反射面平板接觸。接通電源，調節轉換電路板上的RP使數字電壓表指示為零，并記錄此時的測微器讀數。
4、旋轉測微器，反射面離開探頭，每隔0.1mm讀取一次輸出電壓值，將電壓與位移記入下表中，共記10組數據。
表 36-1
X(mm)
UO(V)

五、實驗報告
1、根據表36-1中的實驗數據，畫出光纖位移傳感器的位移特性，并求出擬合曲線的方程。
2、本實驗中光纖位移實驗系統的靈敏度與哪些因素有關？
