一、實驗目的
了解相敏檢波器的原理和工作情況，為交流全橋實驗做準備。
二、實驗原理及電路

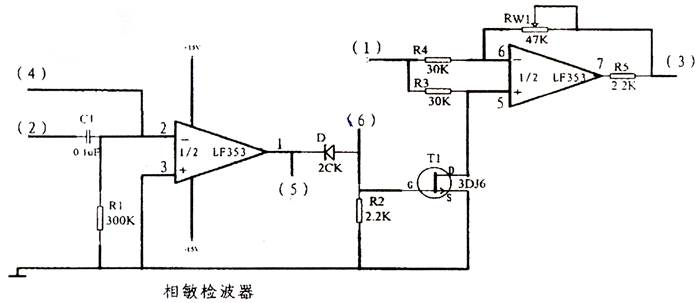

相敏檢波電路如圖48-1。①輸入信呈端，②為交流參考電壓輸入端，①為輸出端，④為直流參考電太輸入，⑤、⑥為信號監測端。

圖49-1 相敏檢波器的電路原理

當②或④端輸入控制電壓信號時，通過開環放大器的作用使場效應晶體管處于開關狀態。從而把①端輸入的正弦信號轉撳與控制信號有關的檢波信號。
所需單元和部件：相敏檢波器、移相器、音頻振蕩器、雙蹤示波器、直流穩壓電源、低通濾波器。

四、實驗步驟
1、了解相敏檢波器的電路原理。

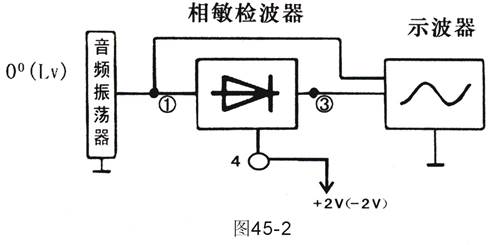

2、根據圖49-2的電路接一，將音頻振蕩器的信號0°輸出端輸出至相敏檢波器輸入端①，把直流穩壓電源+2V輸出接至相敏檢波器的參考輸入端④把示波器兩根輸入線分別接至相敏檢波器的輸入端①和輸出端③組成一個測量線路。

圖49-2

3、調整好示波器，開啟主控箱電源，音頻振動器頻率置4KHz，調整音頻振蕩器的幅度旋鈕，使示波器顯示電壓V_P-P=4V，觀察輸入和輸出波形的相應幅度值關系。
  4、改變參考電壓的極性－2V，觀察輸入和輸出波形的相位和幅值關系。由此可得出結論，當參考電壓為正時，輸入和輸出同相，當參考電壓為負時，輸入和輸出相反。

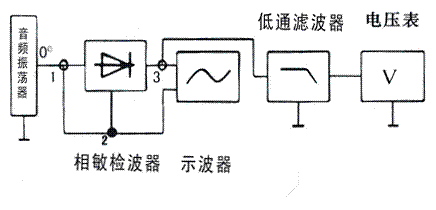

  5、關閉電源，根據圖49-3重新接線，將將頻振蕩器信號從0°輸出端接至相敏檢波器的輸入端①，并同時接入相敏檢波器的參考輸入端②，把示波器的兩根輸入線分別接至相敏檢波器的輸入端①和輸出端③，將相敏檢波器輸出端③同時與低通濾波器的輸入端連接起來，將低通濾波器的輸出端與上流電壓表連接起來，組成一個測量線路（電壓表置20V檔）。
  6、開啟主控箱電源，音頻振蕩器頻率置4KHz，調整音頻振蕩器的輸出幅度V_P-P，同時記錄電壓表的讀數V₀，填入表49-1。

圖49-3

表49-1

V_P-P	0.5	1	2	3	4	8	16
V_O

用示波器比較：相敏檢波器①、③端的波形，分析當輸入信號①與參考信號②同相時為什么會產生上面的波形。

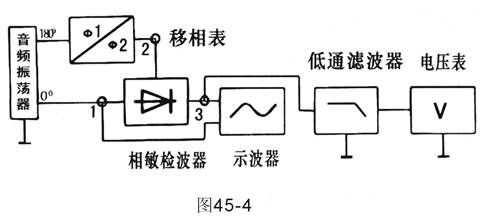

7、關閉電源，根據圖49-4的電路重新接線，將音頻振蕩器的信號從0°端輸出至相敏檢波器的輸入端①，180°端輸出接至移相器的輸入端，把移相器輸出端接至相敏檢波器的參輸入端②，把不波器的兩根輸入線分別接至相敏檢波器的輸入端①和輸出端③同時與低通濾波器輸入端連接起來，將低通濾波器輸出端與直流電壓表連接上來，組成一測量線路。

圖49-4

8、開啟電源，轉動移相器上的移相電位器，比較示波器的兩個通道的顯示波形及電壓表的讀數V₀。
9、調整音頻振蕩器的輸出幅度V_P-P，同時記錄電壓表的記數V₀,填入表49-2。
表49-2

V_P-P	0.5	1	2	3	4	8	16
V_O

10、分析一下，當相敏檢波器的輸入信號與參端信號相位不同時，為什么會產生上面的波形。
五、思考
1、根據實驗結果，可以知道相敏檢波器的作用是什么？移相器在實驗線路中的作用是什么？
2、在完成第⑥步驟后，將示波器的兩根輸入線分別接至相敏檢波器的輸入端①和附加觀察端⑤和⑥，分別觀察⑥、⑤端波形來回答相敏檢波器中的整形電路是起什么作用？信號相位如何？
3、電壓表的讀數什么時候達到最大值。
