消防電梯教學模型PLC控制電梯實訓

PLC控制電梯實訓

一、實訓目的
了解PLC控制電梯原理

二、實訓器材
（1）實訓屏一套
（2）多功能實操電路模塊一塊
（3）連接導線若干

三、實訓步驟

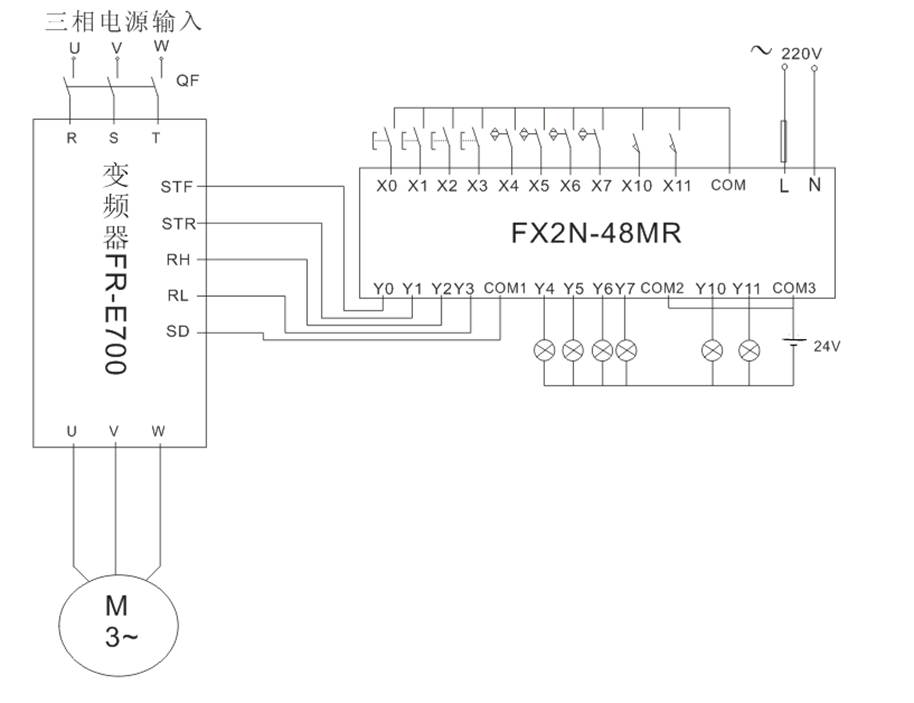

1、PLC接線原理圖




2、變頻器的設定參數
  除了設定變頻器的基本參數以外,還必須設定操作模式選擇和多段速度設定等參數,具體參數如下:
(1)上限頻率Pr1=50Hz;
(2)下限頻率Pr1=0Hz;
(3)基底頻率Pr3=50Hz;
(4)加速時間Pr7=2s;
(5)減速時間Pr8=2s;
(6)電子過電流保護Pr9=電動機的額定電流;
(7)操作模式選擇Pr79=3;
(8)多段速度設定Pr4=30Hz;
(9) 多段速度設定Pr6=10Hz;
3、控制要求
由PLC控制實現轎內指令信號登記與消除、自動定向、停站觸發與停站、平層。

4、I/O分配圖
輸入 輸出
元件代號 作用 輸入繼電器 元件代號 作用 輸出繼電器
1NA 1層轎內指令按鈕 X0 STF 電機正轉 Y0
2NA 2層轎內指令按鈕 X1 STR 電機反轉 Y1
3NA 3層轎內指令按鈕 X2 RH 高速運行 Y2
4NA 4層轎內指令按鈕 X3 RL 低速運行 Y3
1LG 1層樓層磁開關 X4 △ 上行指示燈 Y4
2LG 2層樓層磁開關 X5 ▽ 下行指示燈 Y5
3LG 3層樓層磁開關 X6 L1 1層轎內指示燈 Y6
4LG 4層樓層磁開關 X7 L2 2層轎內指示燈 Y7
開關1 上平層限位開關 X10 L3 3層轎內指示燈 Y10
開關2 下平層限位開關 X11 L4 4層轎內指示燈 Y11

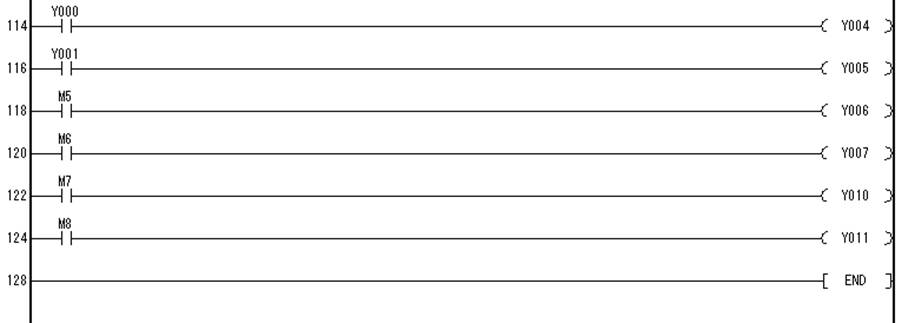

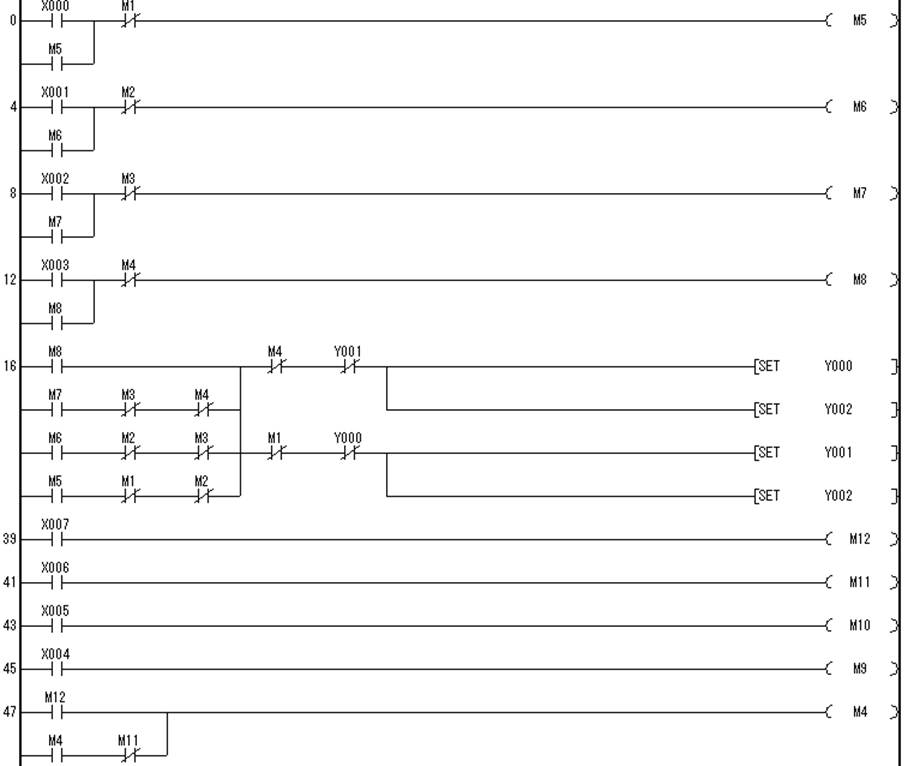

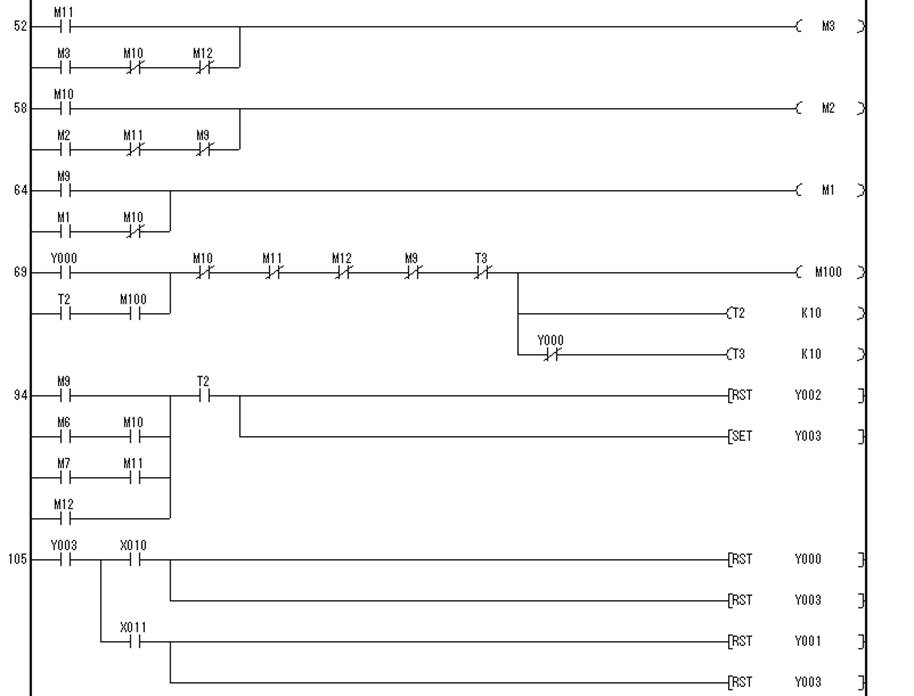

5、梯形圖
