PLC編程的基本操作

一、“組態”軟件的安裝

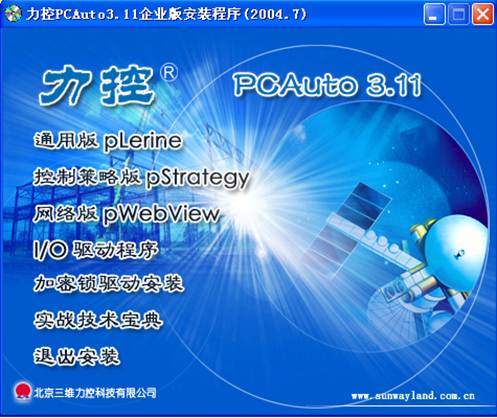

1．安裝力控開發軟件PCAuto 3.11。運行PCAuto 3.11 setup.exe文件，先安裝通用版，再安裝"IO Servers "驅動程序，



2．將光盤中“PLC模擬實訓”文件夾復制到電腦上（如復制到D盤）。

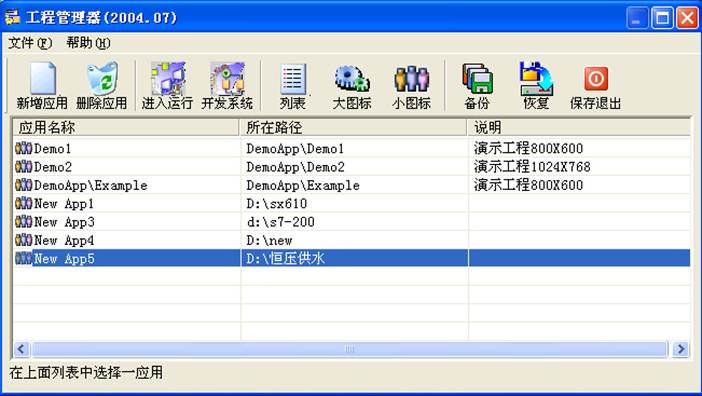

3．安裝完畢后在系統開始菜單中執行“力控.exe”，“工程管理器”就會自動啟動。
在“工程管理器”中選擇“新增應用”，就會彈出應用定義對話框



4． 在彈出的應用定義對話框中輸入工程名并在路徑中選擇步驟2中“PLC模擬實訓”所在文件夾。

3． 執行“工程管理器”中的“進入運行”就可以運行恒壓供水智能監控考核系統。并將PLC實訓程序?qū)懭隤LC主機，然后結合監控系統進行實訓。

注意：演示時PLC程序要使用“參考程序”中的“帶組態”
注明：組態界面中的輸人點，原X0對應M300、X1對應M301……
二、編程軟件FXGP-WIN的使用技巧
1、系統設置
（1）端口設置  設置計算機RS232C端口與PLC相連。操作方法是執行[PLC]-[端口設置]菜單操作，如圖2-9所示；并在[通訊設置]對話框中根據計算機RS232C端口的位置（COM1～COM4），加以設置（本實訓的設置為COM1），如圖2-10所示。



（2）串口設置  當使用RS232C適配器FX-232ADP及RS命令來設置及顯示通訊格式時，對數據寄存器D8120的內容進行設置。操作方法是執行[PLC]-[串口設置（D8120）]菜單操作，并在[串口設置（D8120）]對話框中設置通訊格式。本實訓采用默認格式。
（3）運行時程序改變  將運行中的與計算機相連的PLC的順控程序部分改變。操作方法是執行[PLC]-[運行時改變程序]菜單操作或[shift]+[F4]鍵操作時出現確認對話框，點擊確認按鈕或按[Enter]鍵執行命令。

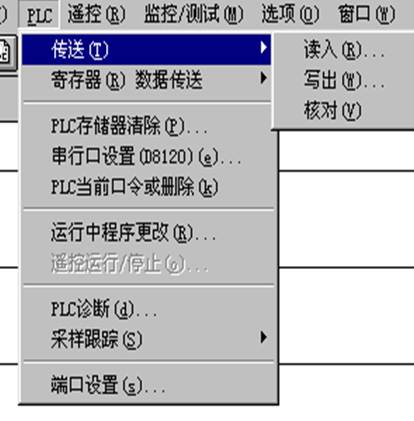

圖2-11 傳送操作
2、數據傳送

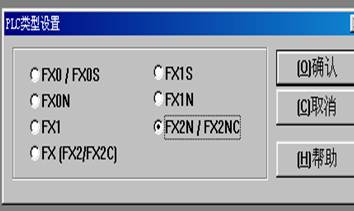

（1）程序傳送  將已創建的順控程序成批傳送到PLC中。傳送功能包括讀入、寫出以及校驗，操作方法由執行[PLC]-[傳送]-[讀入]、[寫出]、[校驗]菜單操作完成，如圖2-11所示。當選擇[讀入]時，應在[PLC類型設置]對話框中將已連接的PLC類型設置好，其操作窗口如圖2-12所示。
每次寫出程序時，建議使用“寫出步驟”，輸入該程序的步長，這樣可以減少不必要的等待。

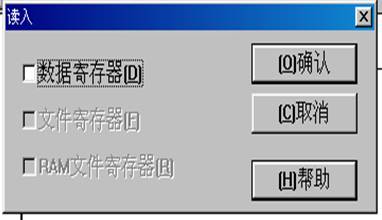

  圖2-12為寄存器數據[讀入]對話框        圖2-13 PLC存儲器清除對話框

（3）PLC存儲器清除  初始化PLC中的程序及數據。操作方法由執行[PLC]-[PLC存儲器清除]菜單操作完成，并在[PLC存儲器清除]對話框中設置清除項，如圖2-13所示。

3、系統遙控 （1）運行/停止  在PLC中以遙控的方式進行運行/停止操作。操作方法是執行[PLC]-[遙控運行/停止]菜單操作命令，并在[遙控運行/停止]對話框中操作。 （2）PLC診斷  顯示計算機相連的PLC狀況，與出錯信息相關的特殊數據寄存器以及內存的內容。操作方法是執行[PLC]-[PLC診斷]菜單操作，并出現[PLC操作診斷]對話框，點擊確認按鈕或按[Enter]鍵。

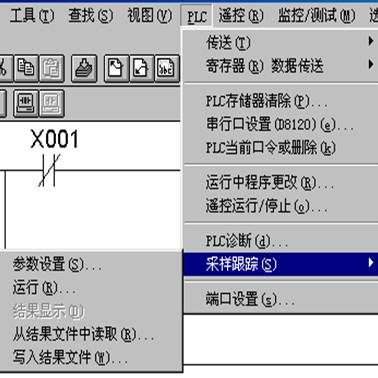

  圖2-14 采樣跟蹤菜單
（3）采樣跟蹤  采樣跟蹤的目的在于存儲與時間相關的元件數值變化，并將其時間表中加以顯示；或在PLC中設置采樣條件，顯示基于PLC采樣數據的時間表。操作方法是執行[PLC]-[采樣跟蹤]-[參數設置]菜單，如圖2-14所示；并在顯示的對話框中設置各項條件，如圖2-15所示，再執行[運行]、[顯示]、[從記錄文件中讀入]、[寫入記錄文件]菜單命令即可。
（4）元件監控  監控指定PLC元件單元的運行狀態。操作方法是執行[監控/測試]-[元件監控]菜單操作命令，如圖2-16所示。屏幕顯示元件登錄監控窗口，在此登錄元件，雙擊鼠標或按[Enter]鍵顯示元件登錄對話框，設置好元件及顯示點數再敲擊確認按鈕或按[Enter]鍵。
（5）強制Y輸出  強制PLC輸出端口（Y）輸出ON/OFF。操作方法是執行[監控/測試]-[強制Y輸出]操作，出現強制Y輸出對話框，操作窗口如圖2-17所示，設置元件地址及ON/OFF狀態，然后點擊運行按鈕或按[Enter]鍵，即可完成特定輸出。
（6）強制ON/OFF  強行設置或重新設置PLC的位元件狀態。操作方法是執行[監控/測試]-[強制ON/OFF]菜單命令，屏幕顯示強制設置/重置對話框，如圖2-18所示，在此用SET/RST指令對元件進行設置，然后點擊運行按鈕或按[Enter]鍵，使特定元件狀態得到改變。
SET指令有效元件：X、Y、M、S、T、C。
RST指令有效元件：X、Y、M、S、T、C、D、V、Z。
（7）改變當前值  改變PLC字元件（T、C、D、V、Z）的當前值。操作方法是執行[監控/測試]-[改變當前值]菜單選擇，屏幕顯示改變當前值對話框，如圖2-19所示，在此選定元件及改變值，點擊運行按鈕或按[Enter]鍵，選定元件的當前值則被改變。

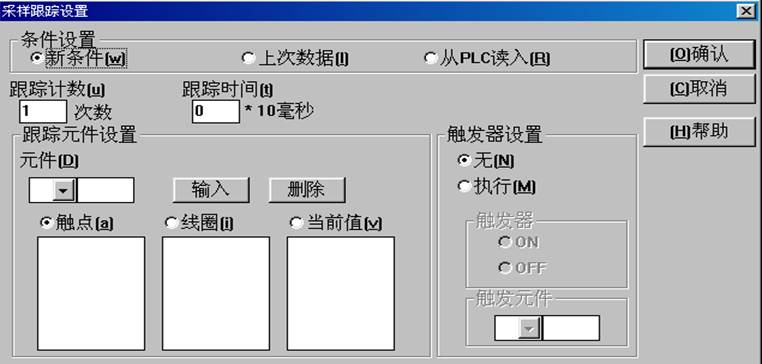

                        圖2-15 采樣跟蹤設置

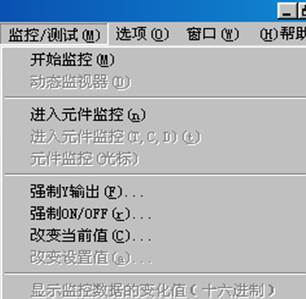

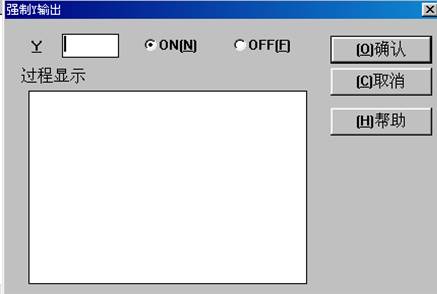

圖2-16監控/測試                     圖2-17強制Y輸出

（8）改變設置值  改變PLC中計數器或計時器的設置值。操作方法是在電路監控中，如果光標所在位置為計數器或計時器的輸出命令狀態，執行[監控/測試]-[改變設置值]菜單操作命令，屏幕顯示改變設置值對話框，在此改變設置值并點擊運行按鈕或[Enter]鍵，指定元件的設置值被改變。

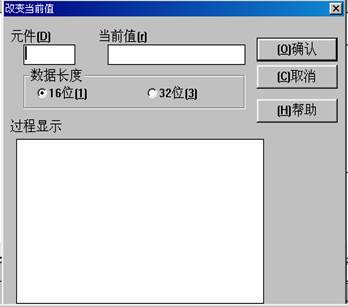

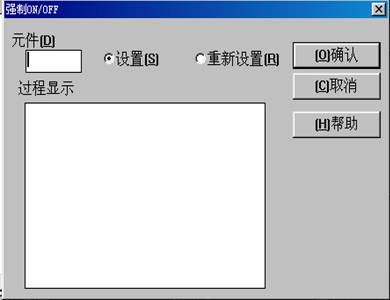

    圖2-18 強制ON/OFF                       圖2-19 改變元件當前值
執行此操作時，只能在監控狀態。要求計算機中的程序與PLC中的程序一致，且PLC的內存為RAM或EEPROM。
