工程制圖實訓成套設備 是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。
　工程制圖實訓成套設備 ，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
　　其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
　　桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
　　教師用的演示桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學z用。
　　工程制圖實訓成套設備 經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
　　工程制圖實訓成套設備 不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
　　對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列制圖除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。
　　

工程制圖教師桌


工程制圖學生桌

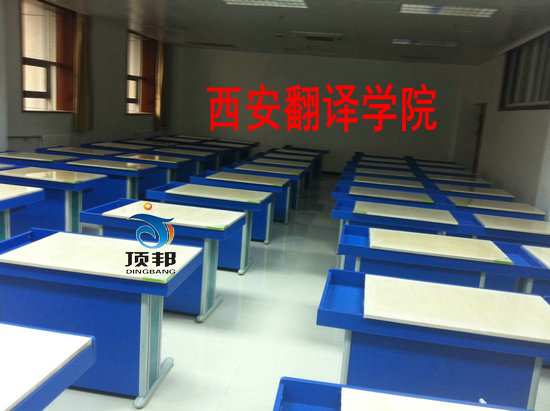

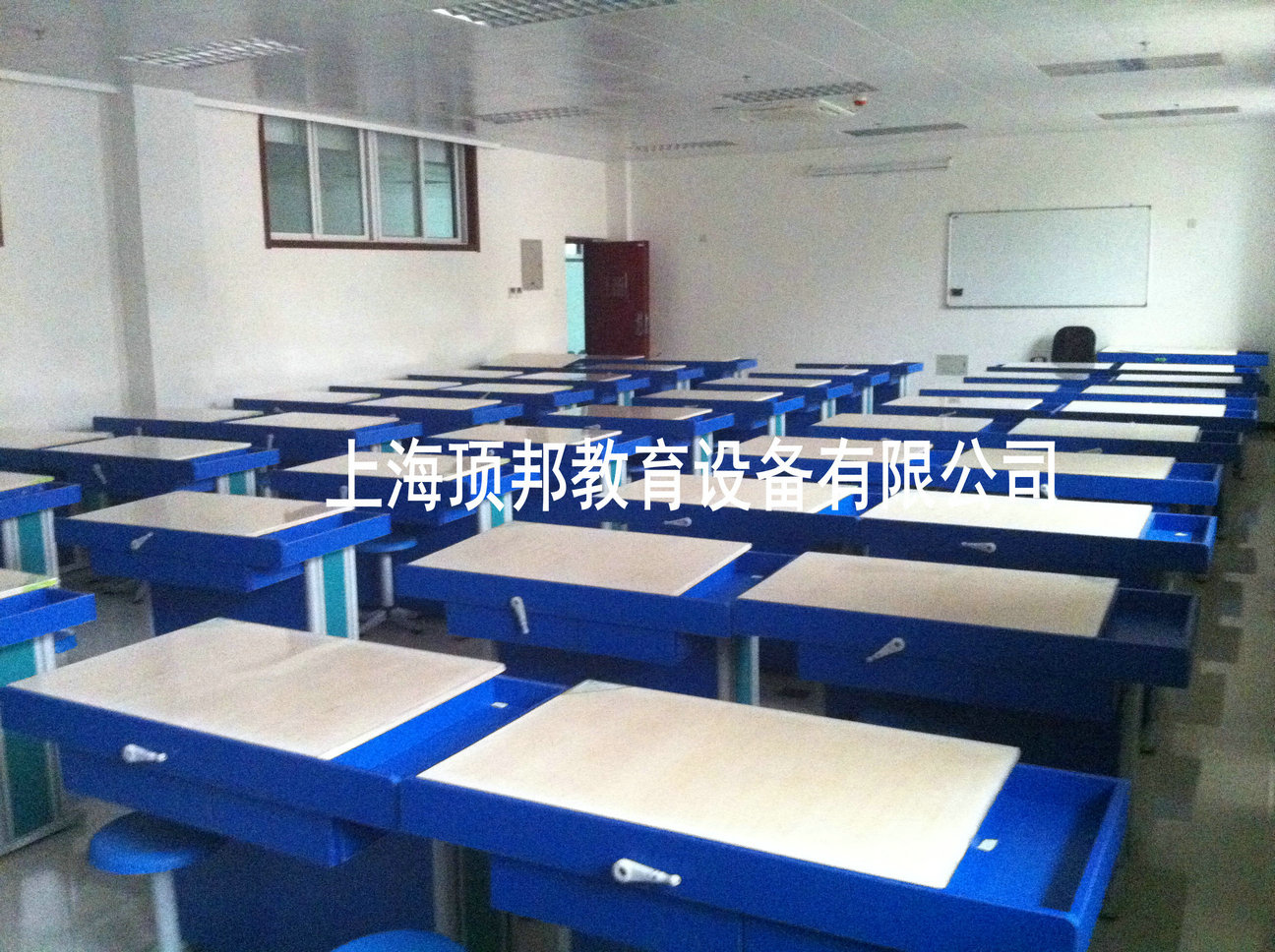

案例:








主要參數：
1、 繪圖板：
規格：900mm（長）×600mm（寬）×20mm（厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
2、 繪圖桌：
規格：1100mm（長）×620mm（寬）×730mm（高）；：
鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；
臺面下有兩個抽屜，可放置文具、資料等；
面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座三錐形設計；
整體高度45cm。


工程制圖桌配置清單

序號	項目	設備及器件配置	數量
1	教師桌（含凳）	153*90*80cm	張
2	教師用設備	1、120cm丁字尺	根
		2、120×90cm零號繪圖板	張
		3、精密繪圖儀器（12件）	套
		4、高亮度書寫投影儀	套
		5、投影薄膜	盒
		6、銀幕	張
		7、制圖基本技能掛圖（16張）	套
		8、活動轉椅	個
		9、工程制圖模型（38件）	套
		10、 25cm曲線板	個
		11、 30cm多用斜邊三角板	個
		12、 美工刀	個
		13、 三棱比例尺	個
		14、 多功能模板	個
		15、 大圓弧	個
		16、不銹鋼多用擦圖片	個
		17、畫圓模板	個
		18、繪圖鉛筆（5支）	只
		19、81A繪圖筆	只
3	學生桌（含凳）	110*62*73cm	張
4	學生用設備	1、 90cm丁字尺	根
		2、 90×60cm一號繪圖板	張
		3、 精密繪圖儀器（5件）	套
		4、 25cm曲線板	個
		5、 30cm多用斜邊三角板	個
		6、 美工刀	把
		7、 三棱比例尺	根
		8、 多功能模板	個
		9、 大圓弧	個
		10、不銹鋼多用擦圖片	個
		11、畫圓模板	個
		12、繪圖鉛筆（5支）	只
		13、81A繪圖筆	只
