教學設備

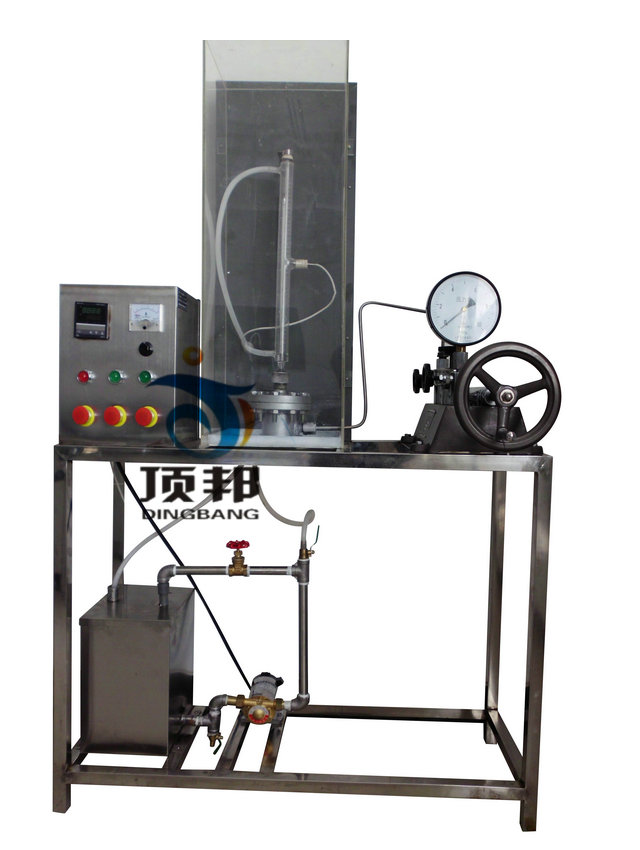

DB-PVT 二氧化碳P-V-T關系儀



實驗?zāi)康模?br style="padding: 0px; margin: 0px;" /> 測定二氧化碳的P-V-T關系。
觀察臨界現象，測定其臨界參數PVT。
測定二氧化碳在不同壓力下飽和蒸汽和飽和液體的比熱容。
測定二氧化碳飽和溫度和飽和壓力的對應關系。

主要配置：
精密加工電鍍本體，玻璃阻容器管和玻璃水套，YGY—600型壓力校驗儀（測量范圍 1—60Mpa），恒溫水浴，溫度顯示分辨率 0.1℃，PID調節控溫；高精度PID調壓模塊電路；500mm長節能燈及有機玻璃保護罩，不銹鋼實驗臺。

技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率2.0KW。
2、壓力校驗儀：檢驗壓力范圍0-60MPa，可設定最高壓力，0.4級精密壓力表，測量范圍：0-10MPa。
3、高壓容器，用45號鋼加工焊接而成，表面采用鍍鉻處理；高壓玻璃管，厚度3mm，耐壓9MPa。
4、恒溫水箱：采用不銹鋼304材質，容積30L，內設一根1500W的加熱棒和銅-康銅的熱電偶.
5、循環水泵：供恒溫水循環用，交流220V供電,揚程2.4m，電機功率40W。
6、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
外形尺寸：1200×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
