DB-JDW12 中央空調實訓考核裝置（網絡型）

一、產品概述

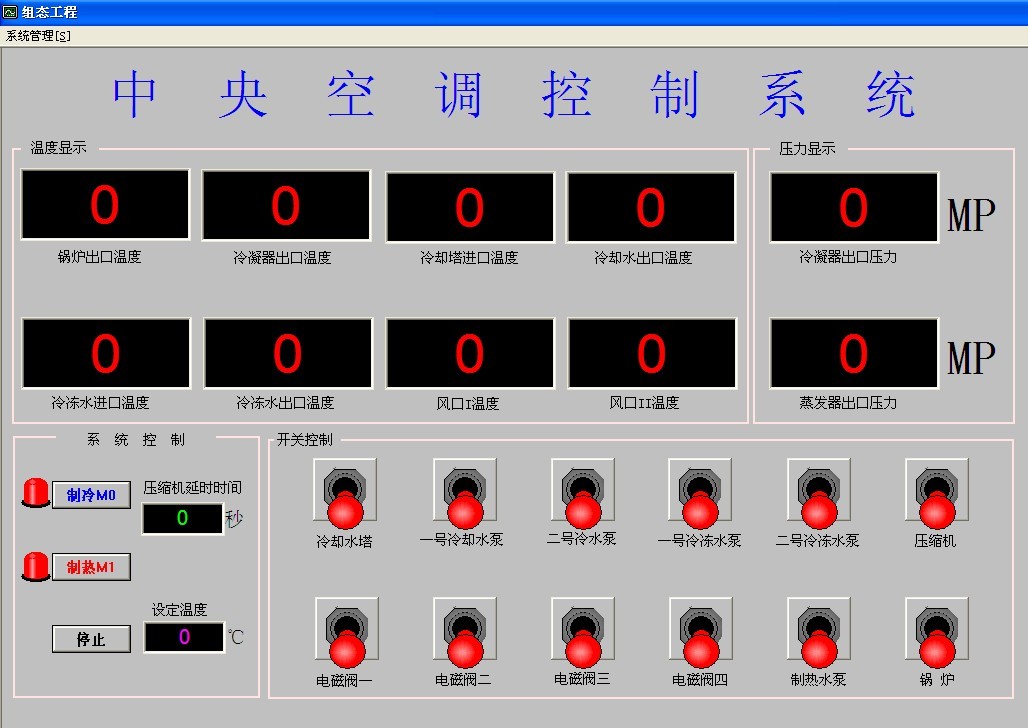

DB-JDW12型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

中央空調實訓考核裝置

（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、系統對象配置

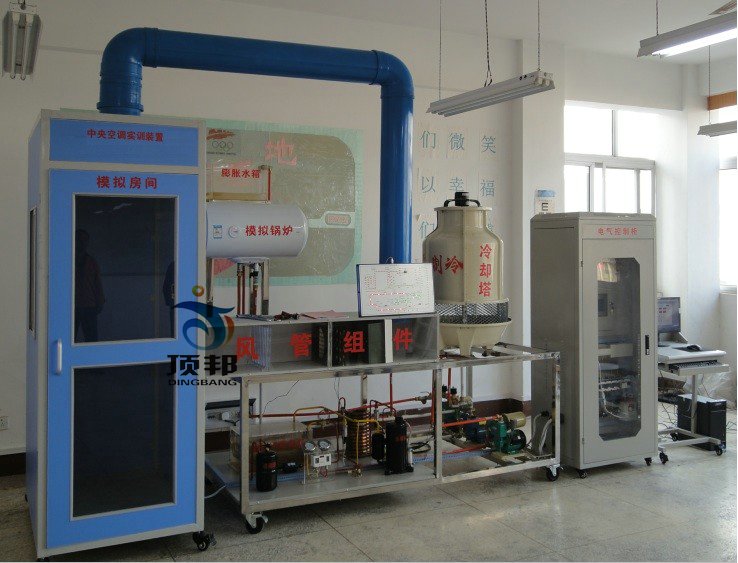

設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（1）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏：5.7英寸彩色觸摸屏
（2）軟件配置
2、PLC編程軟件，配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（1）通訊配置
可以實現多臺電腦聯網控制系統。
（2）工具儀表配置
1、品牌臺式微機1臺（校方自備）
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單

編號	名稱	單位	數量	詳細參數指標
1	壓縮機	臺	1	2HP R22 50HZ 220V
2	起動器	只	1	50UF
3	儲液器	個	1	R22 1KG
4	冷凝器	只	1	螺旋式
5	手閥	只	2	1/4
6	高低壓表	只	2	低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa
7	膨脹閥	只	1	RF22 Φ3 -60℃～10℃
8	風機	個	1	～220V
9	風管組件	套	1	內裝過濾器、蒸發器、風機等
10	熱水泵	臺	2	～220V 50HZ 300W 揚程35米
11	冷水泵	臺	2	～220V 50HZ 370W 揚程32米
12	電磁閥（液）	只	1	Ф10m 220V
13	蒸發器	只	1	螺旋式
14	過濾器	個	1	Ф10 R22
15	視液鏡	個	1	Ф10
16	溫控器	只	1	～220V 50HZ設定溫度范圍：5℃~35℃
17
18	熱電偶	只	8	K型
19	工作原理模擬演示板	塊	1	彩色LED動態演示
20	模擬房間	套	1	1200mm×1200mm×1800mm
21	模擬鍋爐	套	1	40L 1500W內膽額定壓力0.7mpa
22	冷卻塔	個	1	3T
23	水箱	套	2	透明
24	支撐框架	套	1	鋼質
25	控制柜	臺	1	內裝PLC、變頻器、交流接觸器、控制開關等
26	連接線	條	1	航空插
27	考核軟件	套	1	中央空調控制實訓，可設置15個故障
28	實驗操作指導書	套	1
29	電腦小推車	張	1	噴塑鋼結構
30	PLC	臺	1	FX2N-48MR
31	變頻器	臺	1	三菱FR-S540-0.75K-CH
32	觸摸屏	臺	1	5.7英寸彩色觸摸屏
33	溫度采集模塊	塊	2	三菱FX2N-4AD
34	壓力采集模塊	塊	1	三菱FX2N-2AD
35	變頻調速模塊			三菱FX2N-2DA
36	壓力傳感器	個	2	量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa
37	服務器	套	1	16口，網絡
38	智能答題系統	套	1	含學生答題器及網絡安裝
39	贈送裝配維修工具1套	套	1	一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等
40	萬用表	只	1	數字

(四)、DB-JDW12型中央空調實訓考核臺（網絡型）系統構成圖
