主頁 > 新聞動態 > 齒輪傳動實驗臺,齒輪傳動測試分析實驗臺
2017-05-22 08:55

齒輪傳動實驗臺,齒輪傳動測試分析實驗臺


齒輪傳動測試分析實驗臺應用于齒輪傳動測試與分析，使學生在實驗過程中了解關于傳動結構尺寸、重量、功率、速度、傳動比、壽命、可靠性相互之間的關系，并作全面的分析，使學生能準確的把握齒輪傳動在不同的工作情況下類型的選擇、設計，以便將來在實際工作中深入掌握齒輪傳動的特點。

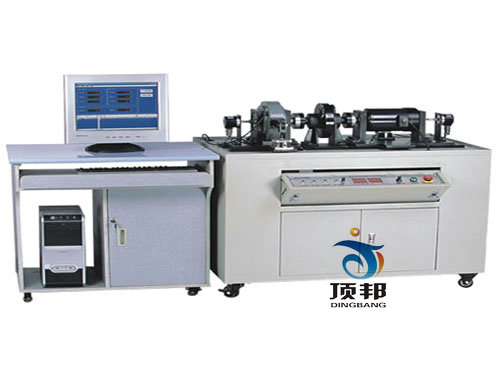

齒輪傳動測試分析實驗臺
二、實驗內容
　　1、測試齒輪傳動輸入、輸出轉速、扭矩；
　　2、不同轉速、負載的傳動效率。
三、性能規格
　　1、實驗臺采用獨立的平臺結構；
　　2、原動件、被試件以及負載為獨立的模塊結構，根據實驗要求，可自行拼結，組裝；
　　3、原動件與負載配有安裝導軌，可根據不同被試件的尺寸作安裝調整
　　4、實驗臺操作面底板采用內置翻蓋結構，美觀實用，安全可靠。
　　5、技術參數：
　　電機功率：600W，電壓：220V
　　磁粉制動器：額定轉矩：50Nm
　　角位移傳感器：輸出電壓：0～5V，脈沖數：1000P
　　測力傳感器：量程：20Kg
　　外形尺寸：1100×720×1000mm
四、提供技術文件
　　1、《齒輪傳動測試分析實驗臺使用說明書》
　　2、《齒輪傳動測試分析實驗臺指導書》
