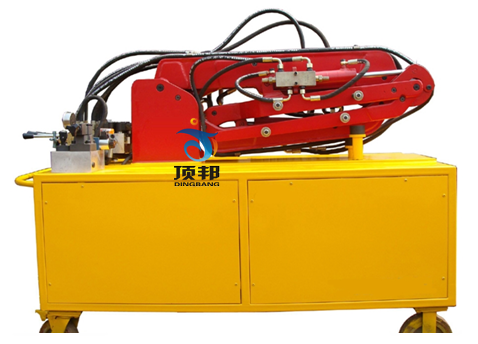

DBSW-55C 液壓混凝土泵車臂架仿真實驗臺

混凝土泵車是以輪胎式基礎車為載體配以混凝土輸送設備工作裝置和操縱機構組成的自行混凝土輸送設備，是工程機械中用途很廣泛的一個機種。它適用于大型野外施工工程，如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中的混凝土輸送作業。
一、實驗項目
1、用于了解混凝土泵車臂架的結構及工作原理，驅動及控制方式。
2、能完成臂架的展開與收攏，位置控制，單臂展開、收攏，多臂展開、收攏，展開時間控制，臂架加載控制實驗等功能，整機采用冷軋鋼板焊接結構設計。
3、四聯支撐臂的展開動作、支撐動作、收攏動作。
4、內置式動力泵站系統，電機泵組一軸式安裝組合、風冷式散熱、萬向剎
車腳輪結構。臂架按37m實物泵車長度按1:10縮小制作，采用電液控制
與手動控制形式，動力元件、執行元件、控制原件、輔助元件均采用華
德、榆次等知名工業品牌元件。
二、實驗內容
1、起重機械演示控制實驗
展開"升縮 " 變幅 "起豎
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、混凝土泵車臂架按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、混凝土泵車臂架是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、技術參數及指標
1、主要參數：排量：5.9ml/rev
2、油泵電機：M3P4H523/ VAI-15F-A3 轉速：1420r/min
3、變量葉片泵組：1套驅動功率：1.5KW 型號：2HP+VC1-25F-A3 電源：220V/380V 50Hz
4、最高使用壓力：7Mpa
5、風冷卻器：1臺、型號：AW0608、壓力：1.4Mpa、流量：20L/min、功率：65W、電源：220V
6、油箱：容積80L 過濾精度：10μm
