二氧化碳吸收與解析實驗裝置,二氧化碳吸收與解析實訓臺

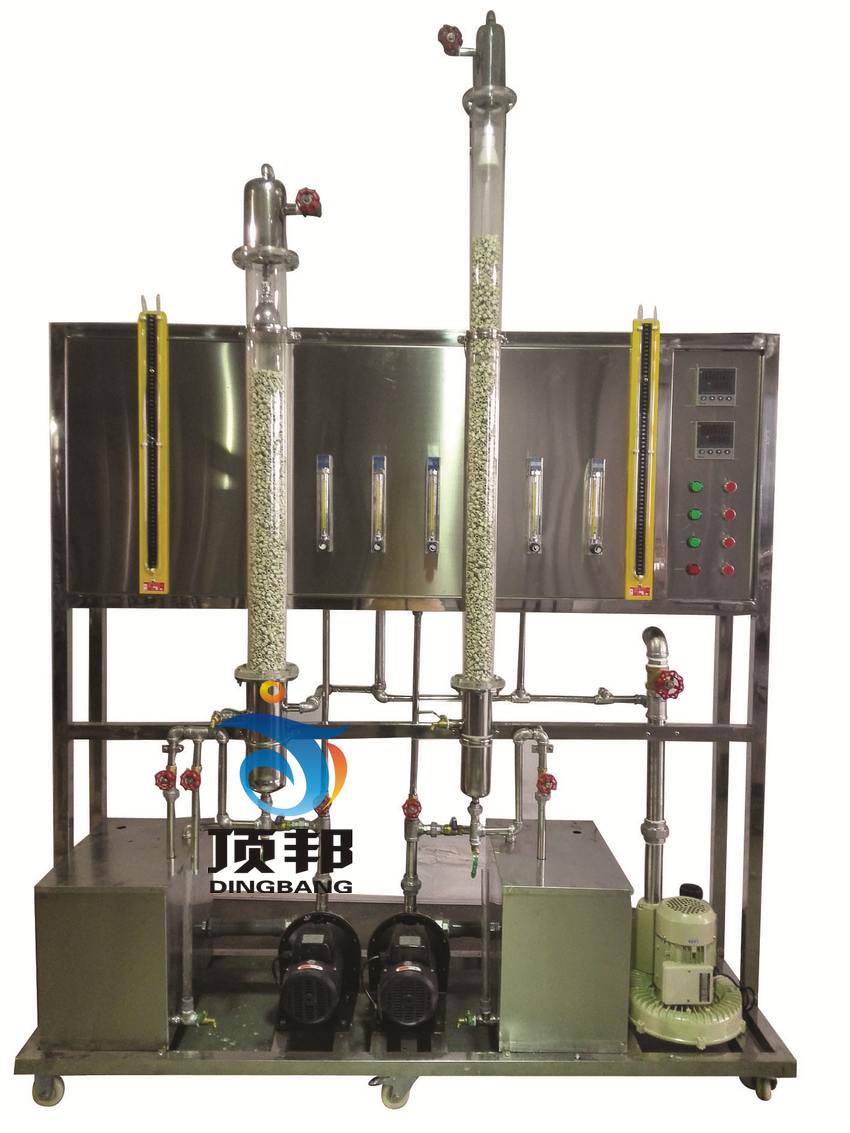

二氧化碳吸收與解析實驗裝置


技術指標 說 明
裝置特點 1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、全塔氣液接觸現象可視。
5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
7、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能 1、了解填料吸收塔的基本流程及設備結構并練習操作。
2、了解填料塔的流體力學性能。
3、學習填料吸收塔傳質能力和傳質效率的測定方法。
4、掌握以ΔX為推動力的總體積吸收系數的測定方法。
設計參數 液相體積傳質系數：0.006—0.02（ m/s）。
空氣流量：0.25～2.5m3/h。
二氧化碳流量：0.01～0.16m3/h。
填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
公用設施 水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
實驗物料：水-- CO2。
外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。
主要設備 玻璃填料吸收塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=70mm。
玻璃填料解吸塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。
吸收塔填料層有效高度Z＝1200mm�！　　�
LZB-4 CO2轉子流量計： 流量范圍 0.01～0.16m3/h。
LZB-10 空氣轉子流量計：流量范圍0.25～2.5m3/h。
LZB-10水轉子流量計：流量范圍10～100L/h。
宇電AI702M多路溫度數字顯示儀。
壓差計：U型壓差計，觀察上下塔壓降變化。
鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。
不銹鋼離心泵：功率370W，最大流量5m3/h。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1600*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。
測控組成 變量 檢測機構 顯示機構 執行機構
液體進口溫度 Pt100鉑電阻 數顯儀表 無
氣體進口溫度 Pt100鉑電阻 數顯儀表 無
液體流量 轉子流量計 流量計就地顯示 手動調節
CO2流量 轉子流量計 流量計就地顯示 手動調節
空氣流量 轉子流量計 流量計就地顯示 手動調節
塔體壓降 U型壓力計 就地顯示 無
CO2液體濃度 化學分析
