> 基于通訊方式的PLC、交流變頻器組成的調速系統
2020-11-20 15:38
基于通訊方式的PLC、交流變頻器組成的調速系統
基于通訊方式的
PLC
、交流變頻器組成的調速系統
一、實驗?zāi)康?/strong>
1.掌握PLC通訊指令的用法。
2.掌握變頻器參數設置和通信原理。
二、實驗器材
1.PC機
2.PLC實驗箱
3.PLC掛箱
4.變頻器掛箱
5.三相異步電機1臺(Y接法)
6.導線若干
三、實驗內容及步驟
將所需連接的實驗導線連接好,檢查線路是否有錯誤,沒有錯誤給設備通電,根據實驗內容要求設置好需要設置的變頻器參數,編寫PLC程序,進行編譯下載,下載完成后啟動PLC,按I0.0按鈕,啟動變頻器,電機正轉,按I0.3按鈕電機方向翻轉,按I0.1按鈕慢速停止電機,按I0.2按鈕快速停止電機。

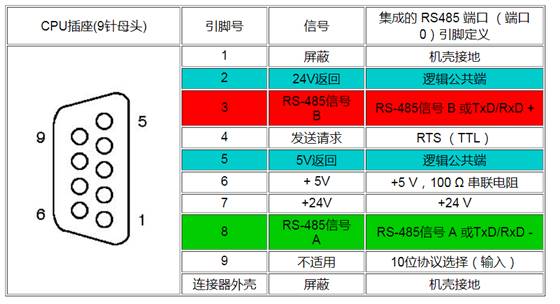

四、通訊電纜接線圖
PLC 接線圖
五、參數設置
參數代碼
設定值
備注
P007
5
P1000
5
P2000
默認
可改
P2009
默認
P2010
默認
P2011
默認
P2012
默認
P2013
默認
P2014
默認
六、程序
程序見光盤(S7200-MM440)
8-2
基于通訊方式的
PLC
、交流變頻器組成的調速系統
一、實驗?zāi)康?/strong>
1.掌握PLC通訊指令的用法。
2.掌握變頻器參數設置和通信原理。
二、實驗器材
1.PC機
2.PLC實驗掛箱
3.PLC掛箱
4.變頻器掛箱
6.三相異步電機1臺
7.導線若干
三、實驗內容及步驟
將所需連接的實驗導線連接好,檢查線路是否有錯誤,沒有錯誤給設備通電,根據實驗內容要求設置好需要設置的變頻器參數,編寫PLC程序,進行編譯下載,下載完成后啟動PLC,編寫觸摸屏程序,編寫完成后編譯下載,下載完成后按觸摸屏啟動按鈕,啟動變頻器,電機正轉,按方向按鈕電機方向翻轉,按停止按鈕慢速停止電機,按急停按鈕快速停止電機。在設置頻率里面設置任意速度運行,觀看頻率曲線變化。
四、通訊電纜接線圖
PLC接線圖
五 參數設置
參數代碼
設定值
備注
P007
5
P1000
5
P2000
默認
可改
P2009
默認
P2010
默認
P2011
默認
P2012
默認
P2013
默認
P2014
默認
六、程序
程序見光盤(S7200-MM440和觸摸屏程序)
