DBLS-01C 電子工藝電子技術實訓臺

一、概述
電子裝配生產流水線裝置是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、電子裝配生產流水線技術性能
1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：單個實訓臺尺寸為1.1m×1.3m×2m。

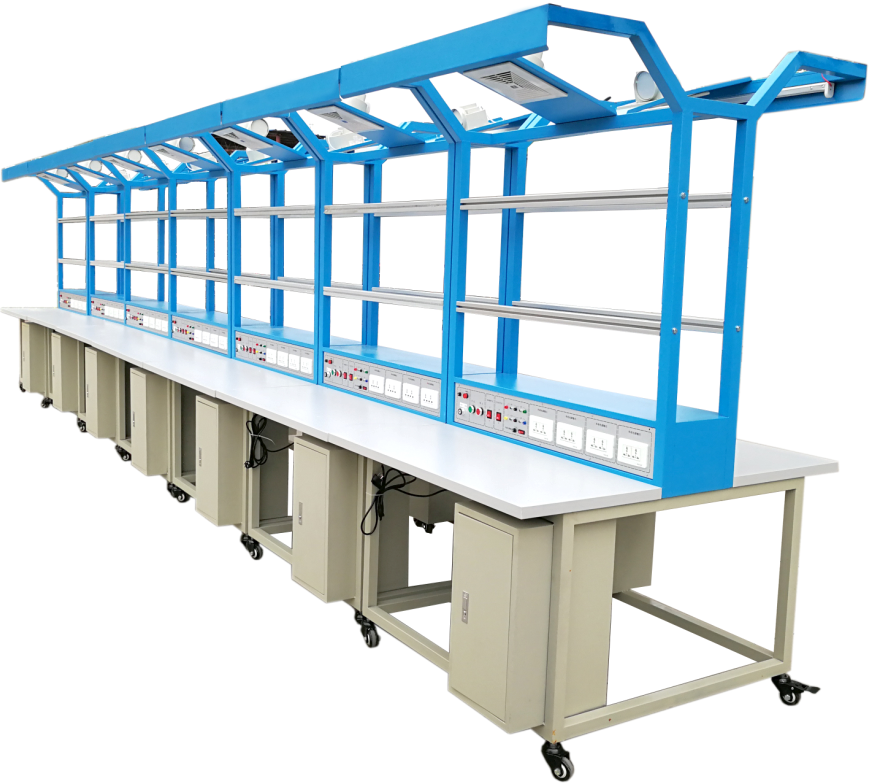

三、電子裝配生產流水線實訓裝置
主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。
1、實訓臺
實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。
（1）正反兩面?zhèn)渑溆幸粋�工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱枓煜洌ㄕ{(diào)試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（5）采用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊布置。
（6）工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
2、電源柜
（1）輸入電源：三相四線～380±10%50HZ
（2）輸出電流：20A
（3）設有風扇、照明日光燈、插座電源的繼電接觸控制系統，可為10實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。
3、實訓線路板(2套／臺)
常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。
4、實訓工具套件
配備常用的數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。
五、實訓項目
任務一：多路搶答器生產
1)多路搶答器元器件認識及測量
2)多路搶答器原理圖識讀及工藝文件填寫
3)多路搶答器裝配工具與準備工藝
4)多路搶答器主板焊接
5)多路搶答器主板調試
6)多路搶答器電路板檢驗
任務二：LED數字電子鐘生產
1)LED數字電子鐘元器件認識及測量
2)LED數字電子鐘原理圖的識讀及工藝文件填寫
3)LED數字電子鐘的裝配工具與準備工藝
4)LED數字電子鐘主板焊接
5)LED數字電子鐘主板調試
6)LED數字電子鐘主板檢驗
任務三：六管超外差式調頻收音機整機生產
1)調頻收音機元器件認識及測量
2)調頻收音機原理圖識讀及工藝文件填寫
3)調頻收音機常用裝配工具與準備工藝
4)六管超外差式調頻收音機主板焊接
5)六管超外差式調頻收音機整機調試
6)六管超外差式調頻收音機整機檢驗
7)六管超外差式調頻收音機整機包裝
