主頁 > 新聞動態 > 變頻器無級調速
2022-08-22 08:38

變頻器無級調速

無級調速

一、實驗?zāi)康?/strong>
進一步掌握變頻器面板控制方式、參數的設置方法及電機無級調速控制
二、實驗儀器
  1. 變頻器實訓系統  1套
  2. 三相異步電動機  1臺
  3. 實驗導線        若干

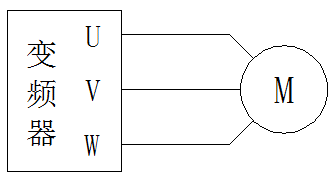

三、變頻器外部接線圖
變頻器外部接線圖
四、變頻器參數表
參數號 設定值 功能
P79 1 將變頻器設定為面板操作模式

五、實驗步驟
1.按“PU/EXT”模式選擇按鈕，將變頻器運行模式切換至“PU”操作模式；
2.按“MODE”鍵，進入?yún)?shù)設定模式，此時顯示“P 0”；
3.旋轉頻率設定旋鈕，調至Pr 79參數；
4.按“SET”鍵，顯示Pr 79參數的當前值；
5.繼續旋轉頻率設定旋鈕，把Pr 79參數值調至1；斷電保存參數；
6. 按“MODE”鍵，進入監視模式，按按“SET”鍵，進入頻率監視模式；
7. 旋轉頻率設定旋鈕，改變電機工作頻率，按下“SET”鍵，確認電機工作頻率；
7.按下“RUN”鍵，電機以設定的頻率運轉；
8. 旋轉頻率設定旋鈕，改變電機工作頻率，按下“SET”鍵，確認電機工作頻率，電機轉速隨之改變；
9.按下“STOP”鍵，電機停止運行。
