氣—氣熱管換熱器實驗臺使用說明書

DB-QQH 氣—氣熱管換熱器實驗臺使用說明書


一、實驗?zāi)康?/strong>
1. 了解熱管換熱器實驗臺的工作原理；
    2. 熟悉熱管換熱器實驗臺的使用方法；
    3. 掌握熱管換熱器換熱量Q和傳熱系數k的測量和計算方法；
二、實驗臺的結構及其工作原理

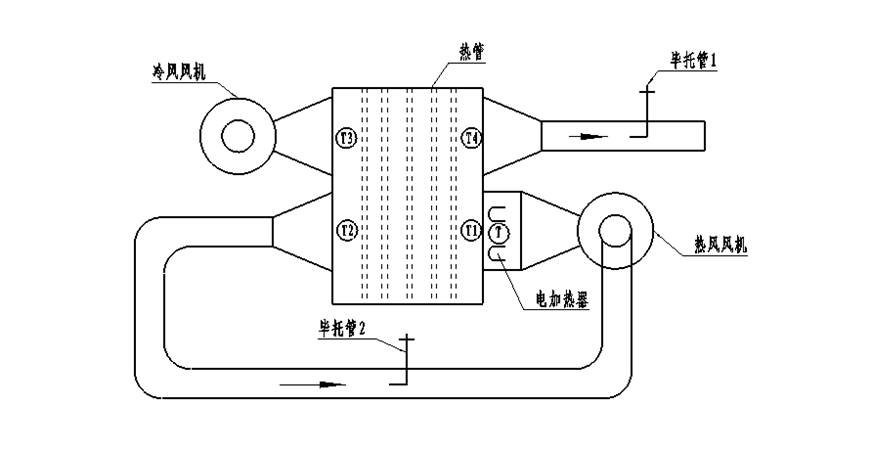

熱管換熱器實驗臺的結構如圖所示。實驗臺由翅片管、熱段風道、冷段風道、冷段和熱段風機、電加熱器、工況旋鈕、熱電偶、畢托管等組成。
未命名
熱管實驗裝置圖
熱段中的電加熱器使空氣加熱，熱風經熱段風道時，通過翅片管進行換熱和傳遞，從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量，并用風速儀對冷、熱段的出口風速進行測量，由萬能信號輸入巡檢儀顯示其數值，從而可以計算換熱器的換熱量Q和傳熱系數k。
三、實驗臺參數
1．冷段出口內徑：D=84mm；冷段翅片管處斷面尺寸200mm×200mm；
2．熱段出口內徑：D=84 mm；熱段翅片管處斷面尺寸200mm×200mm；
3．冷段傳熱表面參數：
翅片管長200mm；銅管直徑22mm；翅片直徑42mm；翅片管數量11根。翅片寬度10mm，翅片厚度0.5mm，翅片間間距3.5mm。
4．熱段傳熱表面參數：
翅片管長200mm；銅管直徑22mm；翅片直徑42mm ；翅片管數量11根。翅片寬度10mm，翅片厚度0.5mm，翅片間間距3.5mm。
5．加熱功率：1200W。
6．畢托管修正系數
冷端：動壓修正系數ξ=0.95，流量修正系數α=0.98；
熱端：動壓修正系數ξ=0.95，流量修正系數α=0.98。
7. 熱管換熱器冷、熱端傳熱表面積 m2（或根據直徑計算）
8. 安裝形式：11根3列叉排。

四、換熱量、傳熱系數及熱平衡誤差的計算：
冷段換熱量  QL＝ρL·FL·CPL（tL2－tL1） [W]
熱段換熱量  Qr＝ρr·Fr·CPr（tr2－tr1） [W]
熱平衡誤差  δ＝（Qr－QL）/Qr×100%
傳熱系數   k＝QL/（fL·Δt）
式中：ρL，ρr――冷、熱段出口空氣密度 [kg/m3];
，――冷、熱段出口平均風速 [m/s]；
      FL，Fr――冷、熱段出口面積 [m2]；
tL1 ，tL2 ，tr1，tr2――冷、熱段進出口風溫 [℃]；
fL――冷段傳熱面積[m2]；
 [℃]；
畢托管測流速計算：

式中：——風速 m/s
      ——畢托管的校正系數,取0.98
——畢托管壓差,Pa
----空氣密度,kg/m3
五、實驗步驟
1．打開電源開關。檢查儀表顯示是否正常。
2．開啟冷、熱端風機開關，調節風量旋鈕可調節風機風量（順時針方向為調大）。
3．打開加熱開關，加熱電流調至3.5-4A左右。注意：必須先開熱風風機，再開加熱器！設置熱風進口加熱溫度在60度。
4. 當實驗工況點的溫度穩定后（約10分鐘后）讀取數據。記錄冷、熱端的畢托管壓差（Pa），并通過溫度儀表讀取各測點的溫度值。記錄工作每隔3分鐘進行一次，取三次數據的平均值作為該點工況的測試數據。
5. 然后同步改變冷、熱風機風量或者改變熱風進口溫度，待實驗工況穩定后，開始測試數據。
6. 實驗結束后，先切斷加熱電源，5分鐘后再關閉冷、熱風機，然后關閉總電源，整理實驗臺。
注意：熱管換熱器工作溫度（熱風進口溫度）為60~70℃，切勿超溫使用，以防破壞熱管。
六、實驗數據處理
1、將實驗測得的數據填入表1中：
表1
工
況		 序號 畢托管壓差 冷熱段進口溫度（℃） 備注
冷段 熱段 tL1 tL2 tr1 tr2
Ⅰ 1
2
3
平均
Ⅱ 1
2
3
平均


2、將上面數據整理所求的兩種工況的實驗結果填入表2，并進行比較分析。
表2
工 況 冷段風速  （m/s） 熱段風速  （m/s） 冷段換熱量QL（W） 熱段換熱量 Qr（W） 熱平衡誤差δ
（％）		 傳熱系數k
（W/（m2·K））
Ⅰ
Ⅱ
