在快速發展的電子產業中，精準而高效的焊接技術是保障電子產品性能的關鍵。電子焊接裝配實訓臺作為學習和實踐電子焊接技術的平臺，其重要性不言而喻。本篇文章將圍繞“電子焊接裝配實訓臺”這一關鍵詞，探討其功能、應用場景以及如何選擇合適的實訓臺。
    首先，我們來了解電子焊接裝配實訓臺的基本功能及其作用。實訓臺通常配備有專業的焊接設備和輔助工具，如焊臺、烙鐵架、吸錫器等，這些設備能夠幫助學習者熟悉并掌握正確的焊接流程和技術。此外，一些高級的實訓臺還集成了電路測試和故障診斷功能，為學習者提供了從理論到實操再到測試的完整學習鏈條。
    接著，我們討論電子焊接裝配實訓臺在不同場合的應用。在學校和職業培訓機構中，這類實訓臺常被用于教學活動，幫助學生或學員通過實際操作來加深對焊接技術的理解和應用能力。在企業的產品研發部門，工程師們利用實訓臺進行新產品的原型制作和功能測試，加速產品的開發周期。而在電子產品維修領域，技術人員依靠實訓臺完成對故障產品的檢測與修復。
    最后，選擇合適的電子焊接裝配實訓臺對于提升焊接技能至關重要。購買時應考慮實訓臺的配置是否符合實際需求，例如是否需要數字顯示溫度控制的電焊臺、是否有足夠的工作空間以及是否便于操作等。另外，安全性也是不可忽視的因素，確保所選產品有良好的絕緣保護和過熱保護機制。
    綜上所述，電子焊接裝配實訓臺不僅是電子工程愛好者和專業人士提升技能的重要工具，也是教育機構和企業培養人才、推動技術進步的有力支撐。正確選擇和使用實訓臺能夠顯著提高焊接效率與質量，從而在電子制造領域中占據一席之地。

DB-ETZ01 電子焊接裝配實訓臺

一、產品概述
電子焊接裝配實訓臺是高度仿真的電子工藝生產線，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。適合技工學校、職業培訓學校、職教中心、鑒定站/所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、實訓項目
任務一：多路搶答器生產
1.多路搶答器元器件認識及測量
2.多路搶答器原理圖識讀及工藝文件填寫
3.多路搶答器裝配工具與準備工藝
4.多路搶答器主板焊接
5.多路搶答器主板調試
6.多路搶答器電路板檢驗
任務二：LED數字電子鐘生產
1.LED數字電子鐘元器件認識及測量
2.LED數字電子鐘原理圖的識讀及工藝文件填寫
3.LED數字電子鐘的裝配工具與準備工藝
4.LED數字電子鐘主板焊接
5.LED數字電子鐘主板調試
6.LED數字電子鐘主板檢驗
任務三：全硅六管超外差式調幅收音機整機生產
1.調幅收音機元器件認識及測量
2.調幅收音機原理圖識讀及工藝文件填寫
3.調幅收音機常用裝配工具與準備工藝
4.全硅六管超外差式調幅收音機主板焊接
5.全硅六管超外差式調幅收音機整機調試
6.全硅六管超外差式調幅收音機整機檢驗
7.全硅六管超外差式調幅收音機整機包裝
三、系統特點
1. 實用性強選用的實訓項目都是從電子產品制作的角度出發，選用一些比較實用的電路，激發學生的學習興趣。
2. 經濟性本實訓臺為雙工位配置，每個工位均配備照明日光燈、工藝看板（用來夾放資料）、儀表臺、插座、工具柜、電烙鐵等。學生在這里可完成生產過程仿真實訓（如：工藝流程的編制、線路板的焊接、線路板的調試、電子產品整機的組裝）。組裝后的裝配線安全可靠、可防靜電。
3. 配套實訓資料全各配套實訓板都有相應的元器件清單、焊接元器件的裝配圖及調試指導書，完成學生的電氣識圖、電路設計、焊接、調試、檢修等多種技能的實訓。
四、技術性能
1. 輸入電源：三相四線～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA

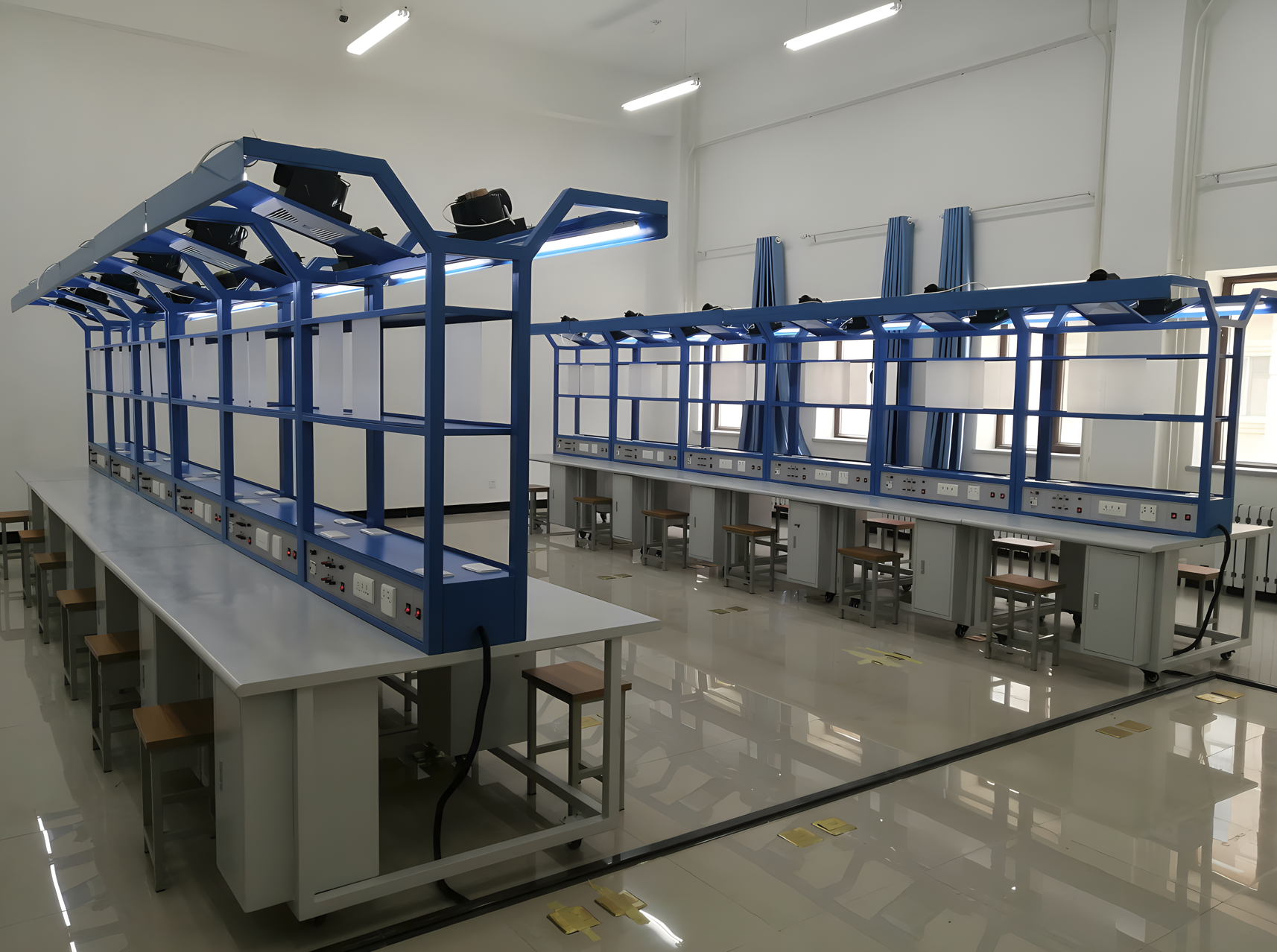

4. 外形尺寸：單個實訓臺尺寸為1.1m×1.3m×1.85m （雙面型雙工位）,兩邊工作臺的臺面面寬度為0.5m，整條焊接裝配線的長度為11m,配有10個實訓臺，兩邊各有10個座位，共有20個工位。
五、系統配置
實訓裝置主要由實訓臺、電源柜、實訓套件、實訓工具等組成。采用兩面雙組型結構,正反兩面資源相同。
1.實訓臺
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
(1)正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
(2)正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。
(3)鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
(4)頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
2.電源柜
(1)輸入電源：三相四線（或三相五線）～380V±10% 50Hz
(2)輸出電流：20A
(3)設有風扇、照明日光燈、插座電源的繼電接觸控制系統，可為10個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。
3.實訓套件（2套/臺）
常規配備全硅六管超外差式調幅收音機、LED數字電子鐘、多路搶答器等實訓套件；也可根據用戶的實際需求配置。
4.實訓工具（2套/臺）
配備常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器、驗電筆、工具箱等。
