在當今教育領域，尤其是針對暖通空調、電氣自動化、建筑設備等專業的實訓教學需求日益增長的背景下，暖通中央空調系統技能綜合實訓裝置應運而生，成為提升學生實踐能力與專業技能的重要工具。本文將深入探討這款實訓裝置的特點、組成、技術性能、實訓項目以及其在不同專業領域的應用價值。

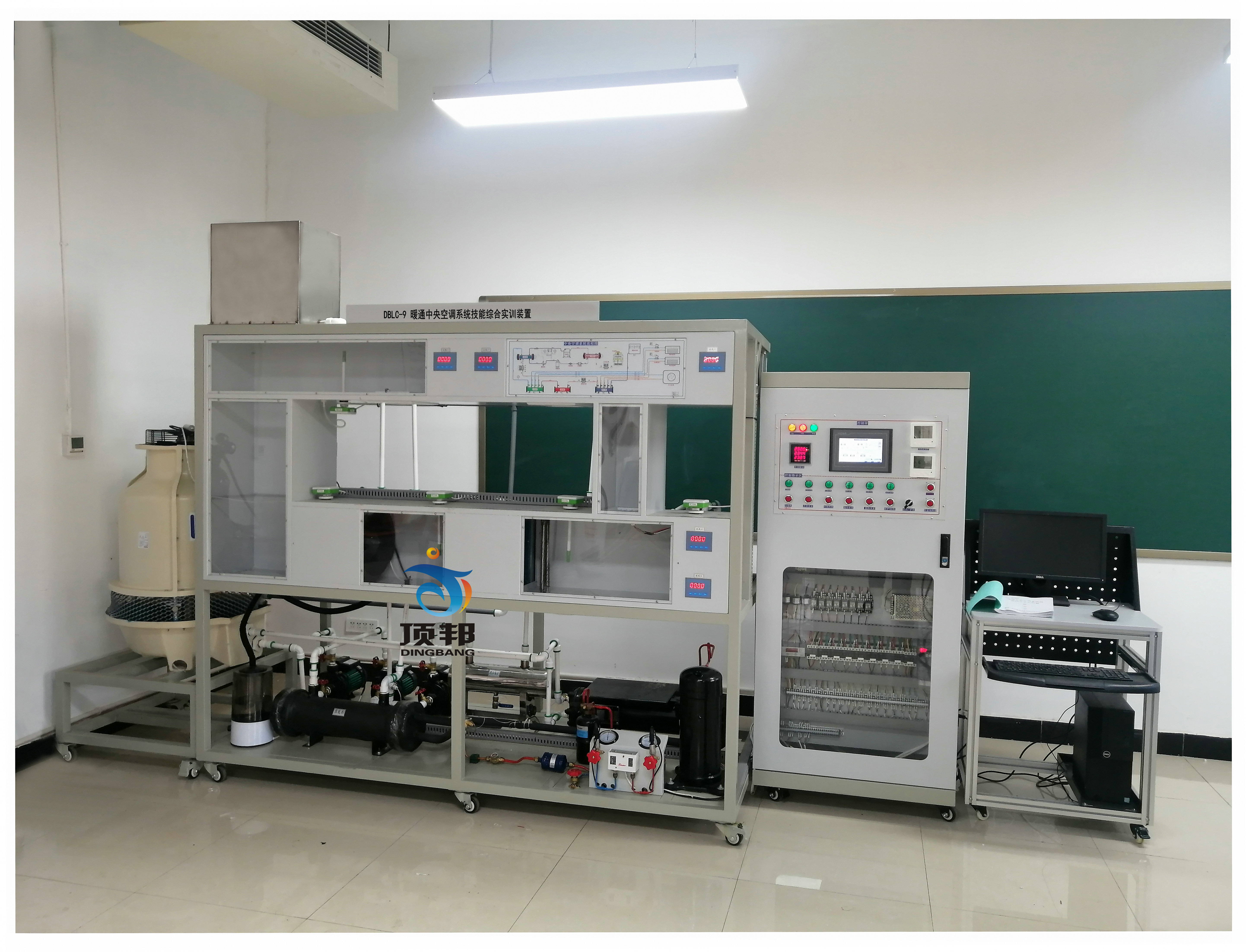

DBLC-9 暖通中央空調系統技能綜合實訓裝置

　　一、產品特點
　　暖通中央空調系統技能綜合實訓裝置以其獨特的設計理念和豐富的功能特性，為學生提供了一個接近實際工作環境的學習平臺。該裝置采用開放式設計，集成了中央空調系統的主要組成部分，包括制冷機組、冷卻水系統、冷凍水系統、風機盤管、電氣控制系統及自動化控制等，確保了系統的完整性和合理性。通過在關鍵部件如蒸發器、冷凝器、冷卻塔等處設置溫度測量點，學生能夠直觀地觀察到夏季制冷循環和冬季制熱循環過程中各種參數的變化情況，從而加深對中央空調工作原理的理解。此外，裝置還配備了智能電量監測儀、真空壓力表、信號指示燈等輔助設備，使整個系統的實時工作狀態一目了然，極大地便利了教學演示和學生對課本知識的掌握。值得一提的是，管路中設有視液鏡，可直接觀察制冷劑狀態，而高壓管路與低壓管路則分別以紅色和藍色標識，增強了操作的直觀性和安全性。
　　二、裝置組成及規格參數
　　該實訓裝置由多個部分組成，包括中央空調實訓平臺（對象）、電氣控制柜、操作臺、制冷劑回收小車、電腦桌以及三維實訓仿真軟件等。實訓平臺采用不銹鋼架結構，內置制冷機組、冷卻水系統、冷凍水系統等多種組件，全面覆蓋了中央空調系統的各個關鍵環節。電氣控制柜則采用冷軋鋼板材質，雙層亞光密紋噴塑處理，既堅固耐用又美觀大方。內部配置模塊齊全，包括中央空調物聯網信息監控系統、無線智能考核系統及三相鼠籠異步電機等，為實訓提供了強大的技術支持。操作臺同樣采用鐵質雙層亞光密紋噴塑結構，配備防火實訓臺面和桌面臺鉗，方便學生進行實際操作。制冷劑回收小車的設計則便于制冷劑的回收再利用，體現了環保理念。電源方面，裝置支持三相四線制，電壓范圍為380V±10%，頻率50Hz，確保了設備的穩定運行。供冷量高達7.5kW，冷卻循環水泵流量可達38升/分鐘，揚程10米；冷凍循環水泵流量則為50升/分鐘，揚程12米；電加熱絲功率為300W/根，風機盤管風量為340立方米/小時，系統保護機制完善，具備高低壓力和過熱保護裝置。安全方面，裝置具備電壓型和電流型漏電保護功能，確保使用安全。
　　三、實訓項目
　　暖通中央空調系統技能綜合實訓裝置能夠滿足多種實訓需求，涵蓋了從基礎理論到實際應用的全方位教學內容。主要實訓項目包括：
　　1. 中央空調PLC點表設計：學習如何根據實際需求設計PLC點表。
　　2. 中央空調PLC流程圖設計：掌握使用PLC編程軟件繪制中央空調系統的工作流程圖。
　　3. 中央空調PLC編程和測試：學習如何編寫PLC程序，并進行調試和測試。
　　4. 中央空調工控組態工程制作與測試：了解如何使用工控軟件進行組態設計，并完成相關測試。
　　5. 中央空調自控系統運行與調試：學習如何對中央空調自控系統進行參數設置和調試。
　　6. 中央空調的控制原理和控制流程：深入理解中央空調的控制邏輯和工作流程。
　　7. 中央空調的啟動、運行、調試：學習如何正確啟動、運行和調試中央空調系統。
　　8. 中央空調運行工作情況、運行參數檢測分析：通過實際運行數據，分析中央空調的工作狀態和效率。
　　9. 中央空調運行工況：模擬不同工況下的中央空調運行狀態，進行實驗分析。
　　10. 中央空調水系統管路工具的使用：熟悉水系統管路的安裝和維護工具。
　　11. 中央空調水系統管路的制作：學習如何根據設計圖紙制作水系統管路（包括鍍鋅鋼管、PPR管、保溫管）。
　　12. 中央空調水系統設計（同程、異程）：了解水系統設計的基本原則和方法。
　　13. 中央空調冷卻水系統管路的安裝及調試：掌握冷卻水系統管路的安裝和調試技巧。
　　14. 中央空調冷媒水系統管路的安裝及調試：學習如何安裝和調試?yán)涿剿到y(tǒng)管路。
　　15. 中央空調制熱水系統管路的安裝及調試：了解制熱水系統的安裝和調試過程。
　　16. 中央空調冷凝水系統管路的安裝及調試：掌握冷凝水系統管路的安裝和調試方法。
　　17. 中央空調傳感器安裝與檢測（溫濕度、壓差、溫度等）：學習如何安裝和檢測各類傳感器。
　　18. 中央空調制冷機組安裝與調試：了解制冷機組的安裝和調試步驟。
　　四、應用領域
　　暖通中央空調系統技能綜合實訓裝置因其高度的集成性和靈活性，被廣泛應用于多個專業領域。它不僅適用于高等院校和職業院校的暖通空調、電氣自動化、建筑設備等專業的教學實訓，還能夠作為企業員工培訓和技能鑒定的理想工具。通過實際操作和體驗，學員可以快速掌握中央空調系統的基本原理、操作規程和故障排除方法，有效提升專業技能和就業競爭力。同時，該裝置還可應用于科研機構的研究開發工作，為新型中央空調系統的設計和優化提供實驗基礎。
　　五、總結
　　綜上所述，暖通中央空調系統技能綜合實訓裝置以其獨特的設計理念和完善的功能體系，為教育和科研領域提供了寶貴的資源和支持。它不僅能夠幫助學員全面掌握中央空調系統的相關知識和技術，而且通過實踐操作提高了解決問題的能力和創新能力。隨著社會的不斷進步和技術的快速發展，這類實訓裝置將在培養高素質技能型人才方面發揮越來越重要的作用。
