> 湖北十堰職業技術集團學校機械類模型
2024-12-07 10:29
湖北十堰職業技術集團學校機械類模型

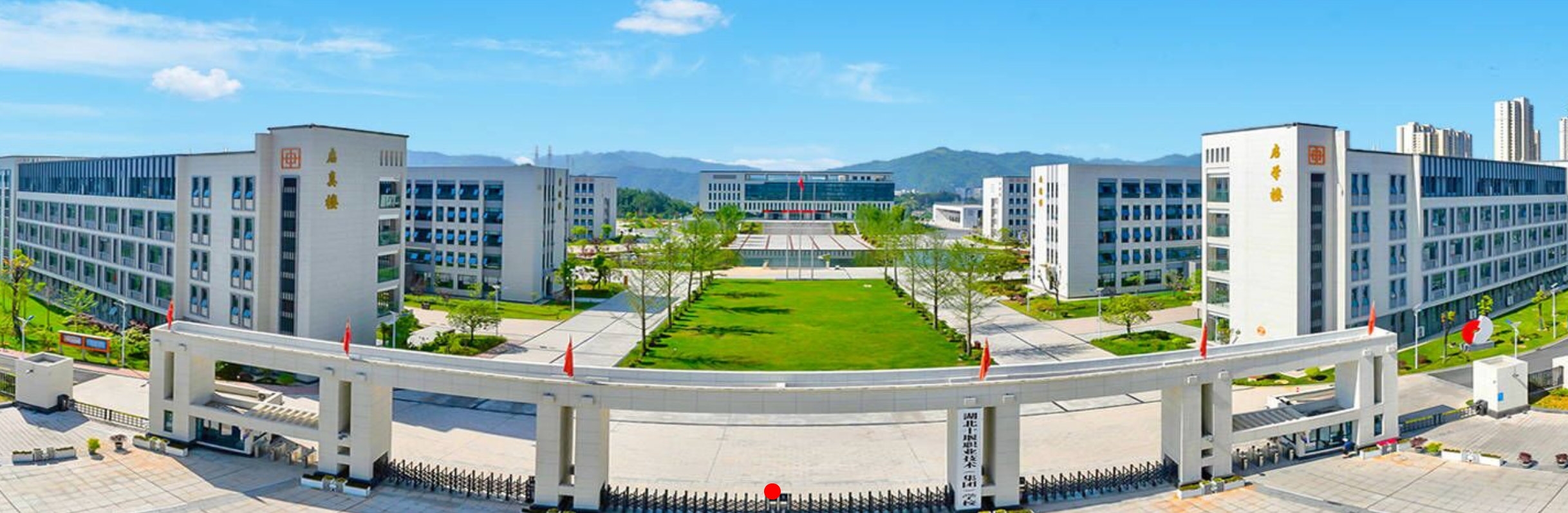

湖北漢江技師學院由原湖北十堰職業技術(集團)學校、十堰市高級技工學校、十堰市科技學校、十堰藝術學校四所學校合并組建而成。經市政府批準,2023年9月1日正式開學。
學,F(xiàn)占地400畝,二期規劃100畝,建筑面積23.3萬平方米,主體建筑24棟,其中教學樓10棟,教室290間,宿舍9棟,可同時容納8400名學生住宿;固定資產15億元,設備價值總值1.45億元;學校在職教職工702人,其中,高級職稱280人(含正高6人),中級職稱221人,專任教師586人;現在籍學生總數為10261人。圍繞綠色低碳發展示范區建設和“一主四優多支撐”產業體系,設置智能制造、道路運輸、電子電氣、信息技術、財經商貿、文旅康養、藝術教育和現代農業8大類31個專業,兼有社會培訓、繼續教育、科技服務、鄉村振興和職業技能鑒定職能。學校實行“兩塊牌子、一套班子”,加掛“湖北十堰職業技術(集團)學校”牌子。
學校以習近平新時代中國特色社會主義思想為指導,全面貫徹執行黨的教育方針,堅持立德樹人、德技并修,堅持產教融合、校企合作,堅持面向?qū)嵺`、強化能力,堅持面向人人、因材施教;以服務為宗旨,以質量為核心,以改革為動力,以創新促發展,以新能源汽車為主的現代制造業、以文旅康養為主的現代服務業、以綠色食品為主的現代農業等骨干特色專業為抓手,深化教育教學改革,努力提高教育教學質量,辦人民滿意教育;以“服務學生成人成才、服務經濟社會發展”為辦學理念,以“明德崇技、博學篤行”為校訓,促進優良校風教風和學風形成;“三融三聯”抓黨建, “一核四維”興文化, “五愛五立”強德育,以愛育愛,以德立德,致力于培養有理想信念、有責任擔當、有過硬本領、有健康體魄的高素質技術技能人才的培養目標,朝著建設國內知名、省內領先、市內一流的職教名校發展目標闊步前進。
產品圖片:
產品介紹:
DB-DCF
機構運動簡圖的測繪及分析模型
(50件)
機構運動簡圖測繪模型
用于機構認知與機構運動簡圖測繪實驗,也可作教師課堂教學演示用,是機械原理,機械創新設計實驗室的基本設備之一。
主要技術特點:
1.機構運動簡圖的測繪及分析模型機構模型材料全部用全鋁合金制作,底座采用
鑄鐵鑄造穩定結實
,如:運動件、轉動軸齒輪精加工而成,成臺部件進行了分色處理。
2.各模型底板、支架統一烤漆,運動部分進行分色處理
3.產品耐磨性好轉動靈活,拆裝方便。
4.模型外形尺寸:240×200×160(㎜)左右。
配置清單:
編號
模型名稱
編號
模型名稱
1
疊加機構
26
直線運動機構
2
雙曲柄機構
27
連桿棘輪機構
3
內槽輪機構
28
差動螺旋機構
4
滾子推桿心型凸輪機構
29
滑道軸節機構
5
斜齒輪傳動機構
30
三平桿傳動機構
6
減速器
31
萬向接頭
7
齒輪間歇機構
32
雙沖頭機構
8
ZK周轉輪系機構
33
偏心凸輪機構
9
曲柄搖桿機構
34
偏心往復運動機構
10
心型摩擦輪機構
35
急回機構
11
扇形齒輪機構
36
橢圓齒輪機構
12
磨擦輪機構
37
2K-H周轉輪系機構
13
橢圓齒輪機構 正弦機構
38
三檔齒輪變速機構
14
直線槽輪機構
39
蝸輪蝸桿傳動機構
15
行星機構
40
往復圓柱凸輪機構
16
等徑凸輪機構
41
槽輪機構
17
45°螺旋齒輪傳動機構
42
機器人爬桿機構
18
圓錐直齒輪傳動機
43
擺動導桿急回機構
19
齒輪傳動往復運動機構
44
反饋機構
20
空間機構
45
90°螺旋齒輪傳動機構
21
安全離合器機構
46
差速器
22
齒輪連桿機構
47
軟軸傳動機構
23
擺動滑塊機構
48
運動合成機構
24
橢圓儀
49
偏心調速器機構
25
漸開線凸輪機構
50
行星機構Ⅱ

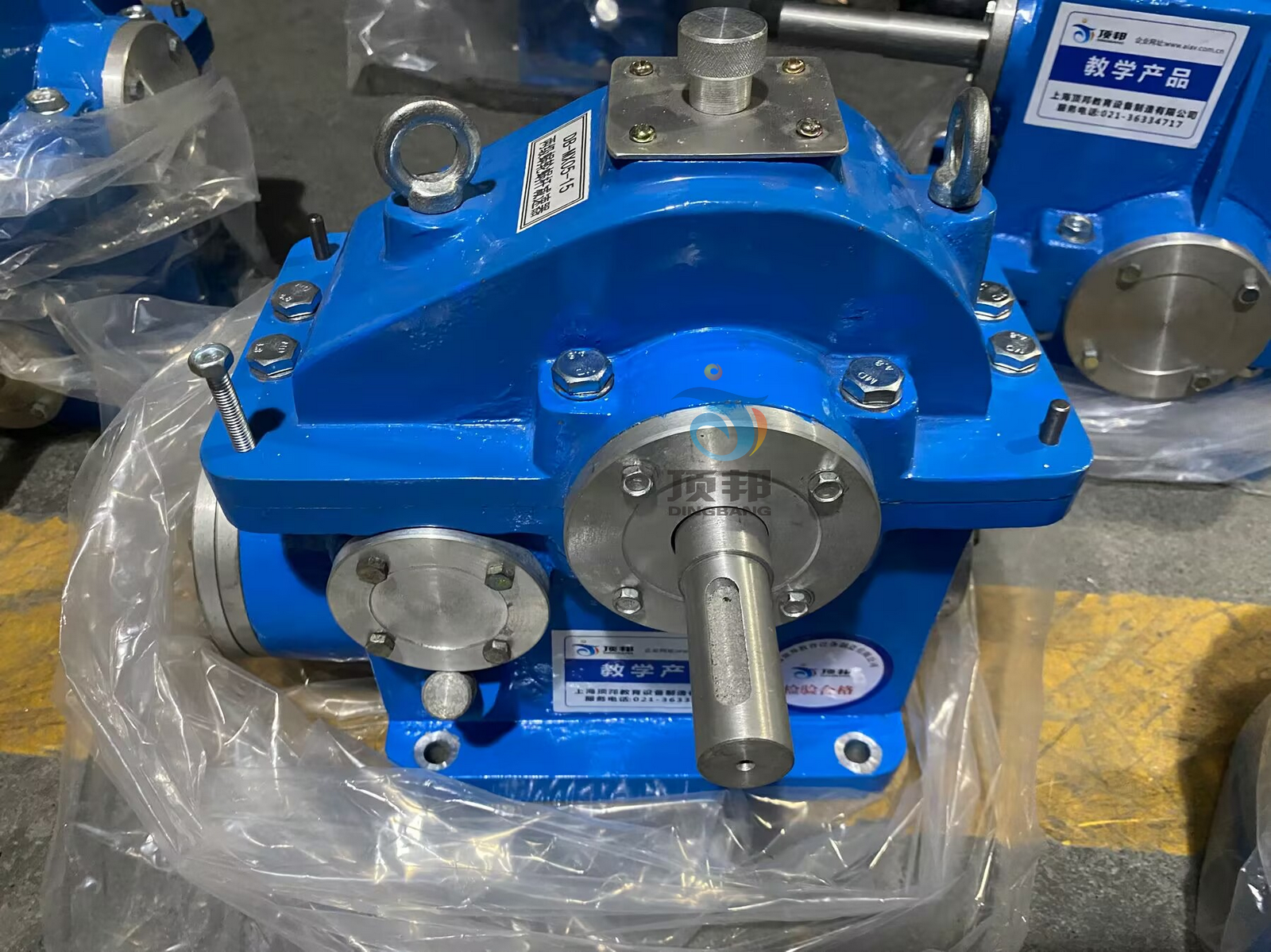

DB-MX05
減速器模型
減速器是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件,常用作原動件與工作機之間的減速傳動裝置。在原動機和工作機或執行機構之間起匹配轉速和傳遞轉矩的作用,是一種相對精密的機械。
減速器的種類繁多,按照傳動類型可分為齒輪減速器、蝸桿減速器和行星齒輪減速器;按照傳動級數不同可分為單級和多級減速器;按照齒輪形狀可分為圓柱齒輪減速器、圓錐齒輪減速器和圓錐-圓柱齒輪減速器;按照傳動的布置形式又可分為展開式減速器、分流式減速器和同軸式減速器。
通過制
減速器模型
,我們可以更好地了解減速器的工作原理和結構特點,提高動手能力和實踐經驗,同時也能夠為教學和研究提供幫助。希望更多的人能夠參與到減速器模型的制作和研究中來,為推動機械傳動技術的發展做出貢獻。
實訓內容包括:典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地,制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪,把零件進行分類,繪制所有圖形的三維和平面圖,讓學生進行作業和訓練;其次,還有配置一部分裝配體,進行拆裝和測繪。
序號
型號
名
稱
參考尺寸
數量
備
注
1
DB-MX05-1
一級圓柱齒輪減速器(1)
230×200×170
1
均可測繪鋁制
2
DB-MX05-2
一級圓柱齒輪減速器(2)
200×190×160
1
均可測繪鋁制
3
DB-MX05-3
新單級圓柱齒輪減速器
230×220×105
1
均可測繪鋁制
4
DB-MX05-4
一級圓柱斜齒輪減速器
200×230×170
1
均可測繪鋁制
5
DB-MX05-5
一級圓柱人字齒輪減速器
200×230×170
1
均可測繪鋁制
6
DB-MX05-6

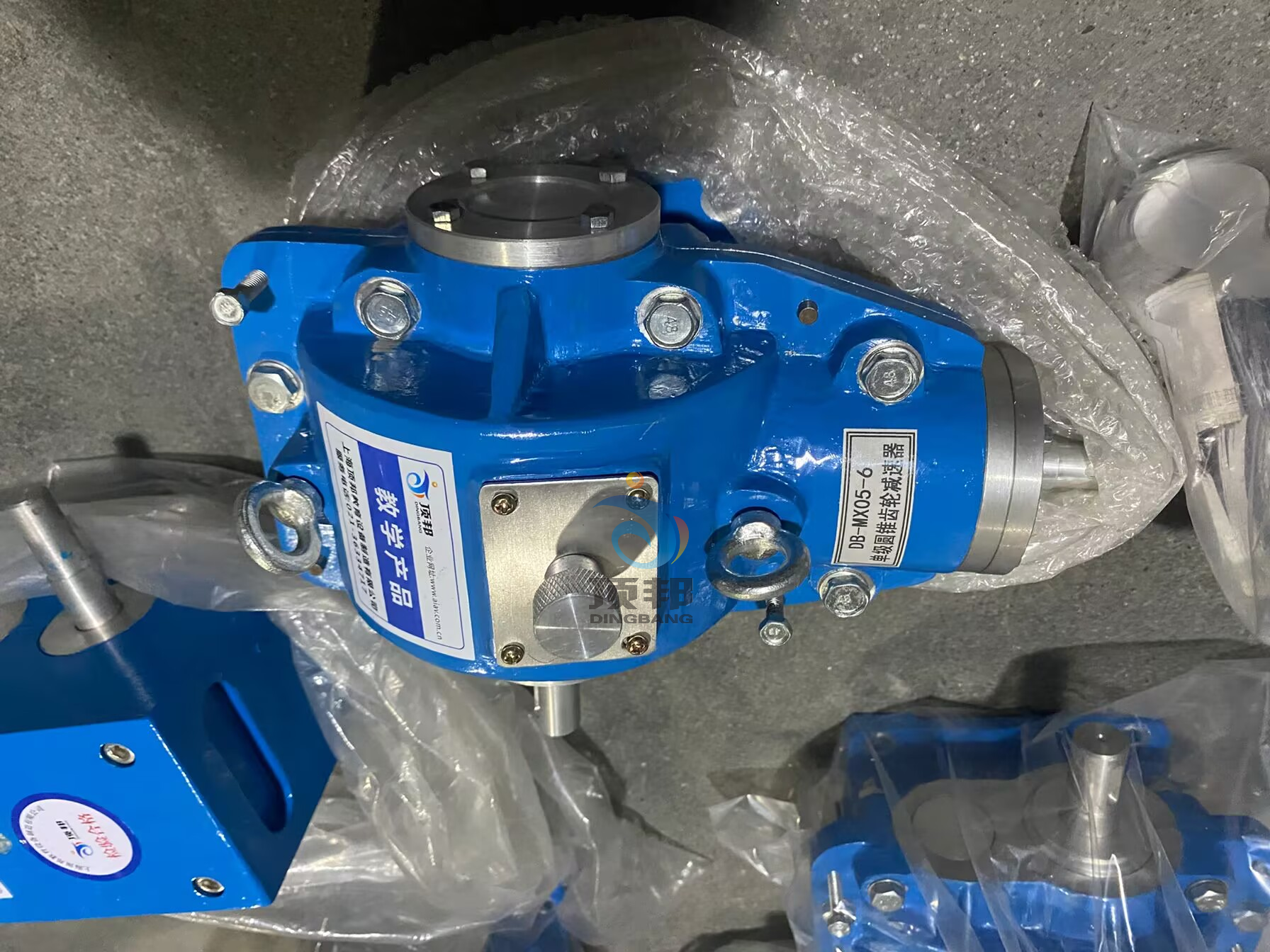

單級圓錐齒輪減速器
230×180×250
1
均可測繪鋁制
7
DB-MX05-7
展開式兩級圓柱減速器
285×250×180
1
均可測繪鋁制
8
DB-MX05-8
分流式兩級圓柱減速器
300×260×185
1
均可測繪鋁制
9
DB-MX05-9
展開式兩級圓柱斜減速器
285×250×180
1
均可測繪鋁制
10
DB-MX05-10
分流式兩級斜齒輪減速器
300×260×185
1
均可測繪鋁制
11
DB-MX05-11
同軸線式兩級減速器
280×260×188
1
均可測繪鋁制
12
DB-MX05-12
兩級圓柱圓錐齒輪減速器
300×230×180
1
均可測繪鋁制
13
DB-MX05-13
兩級同軸分流式減速器
350×180×260
1
均可測繪鋁制
14
DB-MX05-14
中心驅動式齒輪減速器
210×300×260
1
均可測繪鋁制
15
DB-MX05-15
兩級蝸輪蝸桿減速器
300×280×300
1
均可測繪鋁制
16
DB-MX05-16
蝸桿上置式減速器
280×210×250
1
均可測繪鋁制
17
DB-MX05-17
蝸桿下置式減速器
280×210×250
1
均可測繪鋁制
18
DB-MX05-18
蝸桿旁置式減速器
280×240×200
1
均可測繪鋁制
19
DB-MX05-19
圓柱齒輪錐齒輪蝸桿組合減速器
250×250×190
1
均可測繪鋁制
20
DB-MX05-20
兩級自動送料齒輪箱
180×160×200
1
均可測繪鋁制
