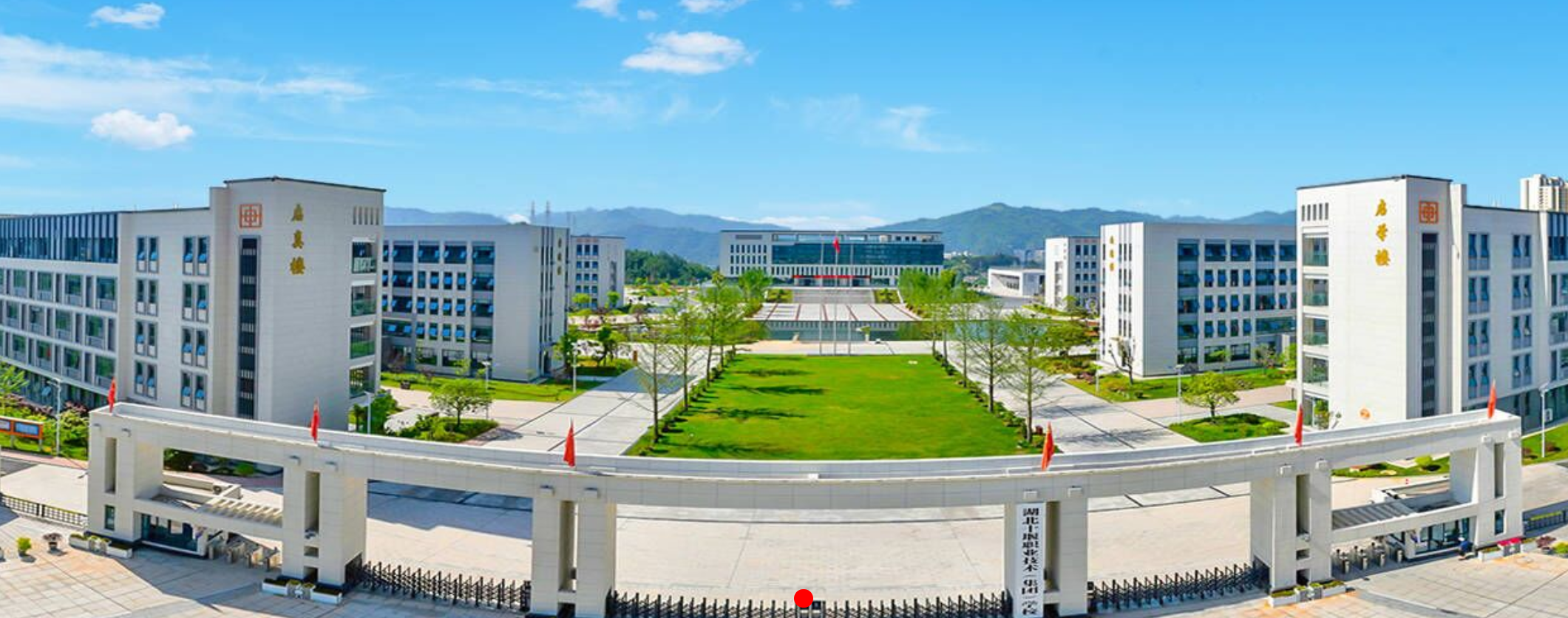

湖北漢江技師學院由原湖北十堰職業技術（集團）學校、十堰市高級技工學校、十堰市科技學校、十堰藝術學校四所學校合并組建而成。經市政府批準，2023年9月1日正式開學。

學校現占地400畝，二期規劃100畝，建筑面積23.3萬平方米，主體建筑24棟，其中教學樓10棟，教室290間，宿舍9棟，可同時容納8400名學生住宿；固定資產15億元，設備價值總值1.45億元；學校在職教職工702人，其中，高級職稱280人（含正高6人），中級職稱221人，專任教師586人；現在籍學生總數為10261人。圍繞綠色低碳發展示范區建設和“一主四優多支撐”產業體系，設置智能制造、道路運輸、電子電氣、信息技術、財經商貿、文旅康養、藝術教育和現代農業8大類31個專業，兼有社會培訓、繼續教育、科技服務、鄉村振興和職業技能鑒定職能。學校實行“兩塊牌子、一套班子”，加掛“湖北十堰職業技術（集團）學校”牌子。

學校以新時代中國特色社會主義思想為指導，全面貫徹執行黨的教育方針，堅持立德樹人、德技并修，堅持產教融合、校企合作，堅持面向?qū)嵺`、強化能力，堅持面向人人、因材施教；以服務為宗旨，以質量為核心，以改革為動力，以創新促發展，以新能源汽車為主的現代制造業、以文旅康養為主的現代服務業、以綠色食品為主的現代農業等骨干特色專業為抓手，深化教育教學改革，努力提高教育教學質量，辦人民滿意教育；以“服務學生成人成才、服務經濟社會發展”為辦學理念，以“明德崇技、博學篤行”為校訓，促進優良校風教風和學風形成；“三融三聯”抓黨建， “一核四維”興文化， “五愛五立”強德育，以愛育愛，以德立德，致力于培養有理想信念、有責任擔當、有過硬本領、有健康體魄的高素質技術技能人才的培養目標，朝著建設國內知名、省內領先、市內一流的職教名校發展目標闊步前進。

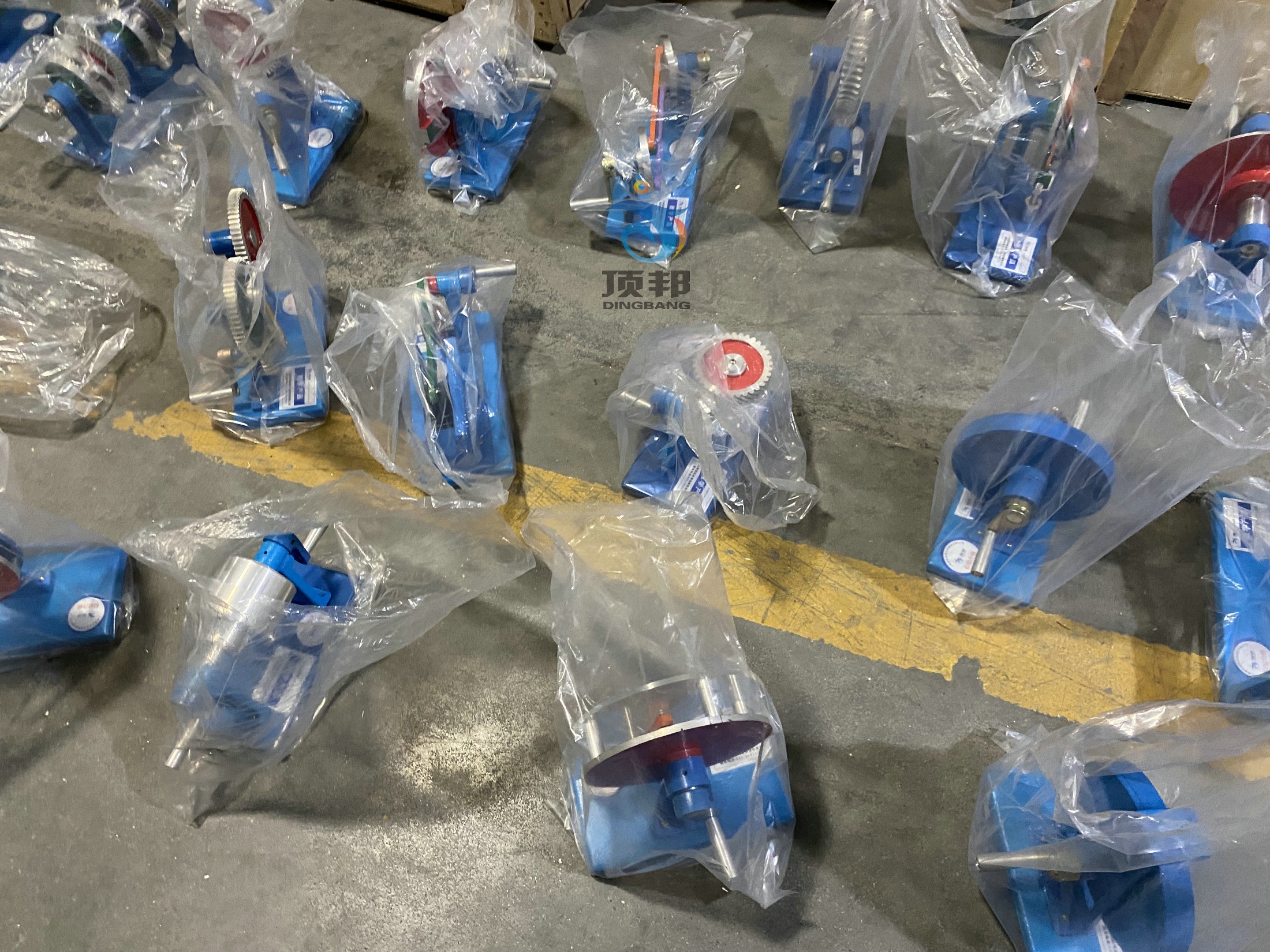

案例產品圖片：

產品介紹：

DB-DCFA 機構運動簡圖的測繪及分析實驗模型

(參考圖)

一、功能與特點
1.要用于機械原理（機械設計基礎）課程開設“機構運動簡圖測繪及分析實驗”；此外，產品中的所有模型都可以單獨用于機械原理（機械設計基礎）的課堂教學，機械創新設計課程中的機構創新部分的案例教學；
二、性能規格
1．模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。
2．運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。
3. 各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
4．模型尺寸：240×200×160mm左右

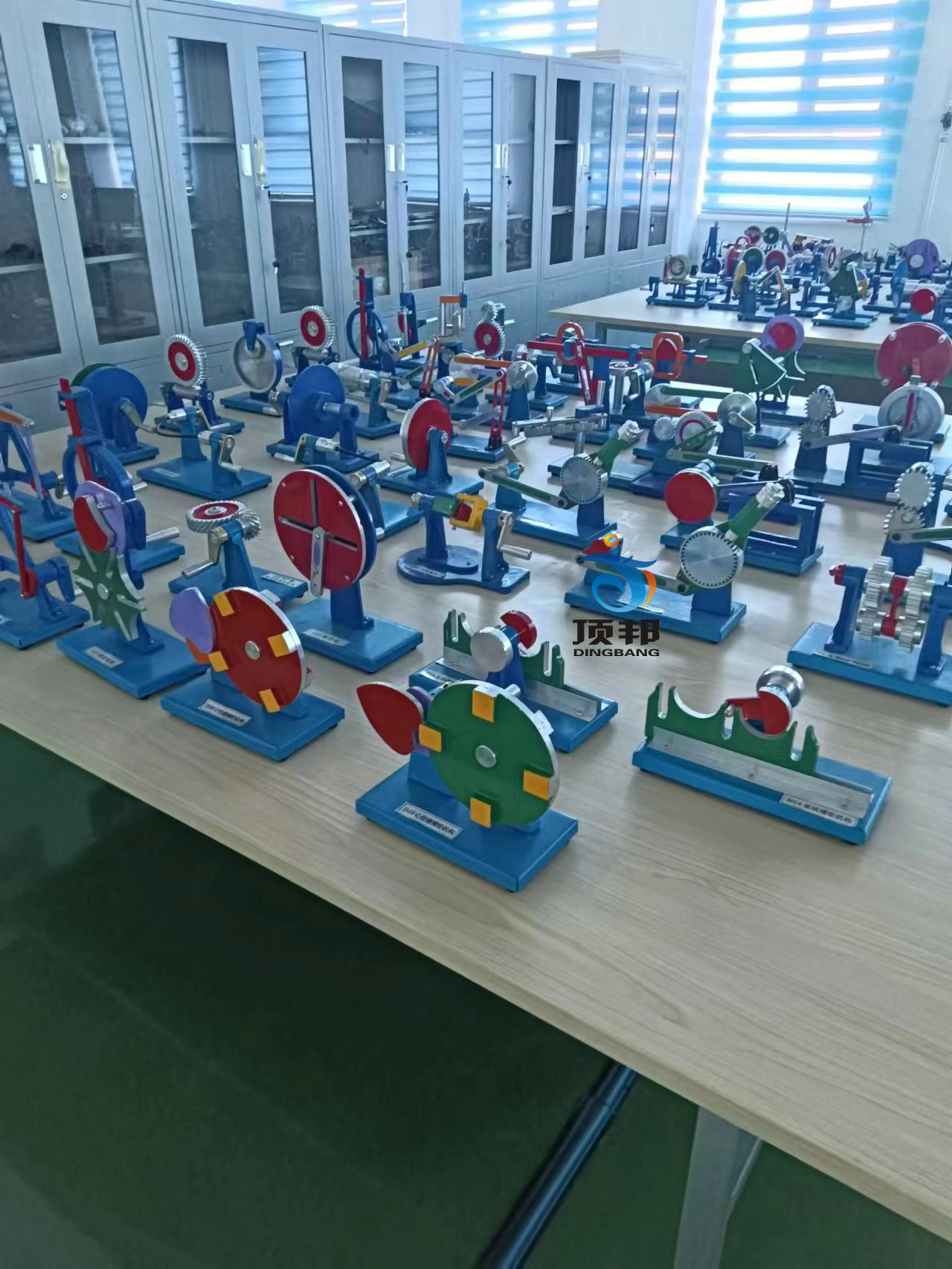

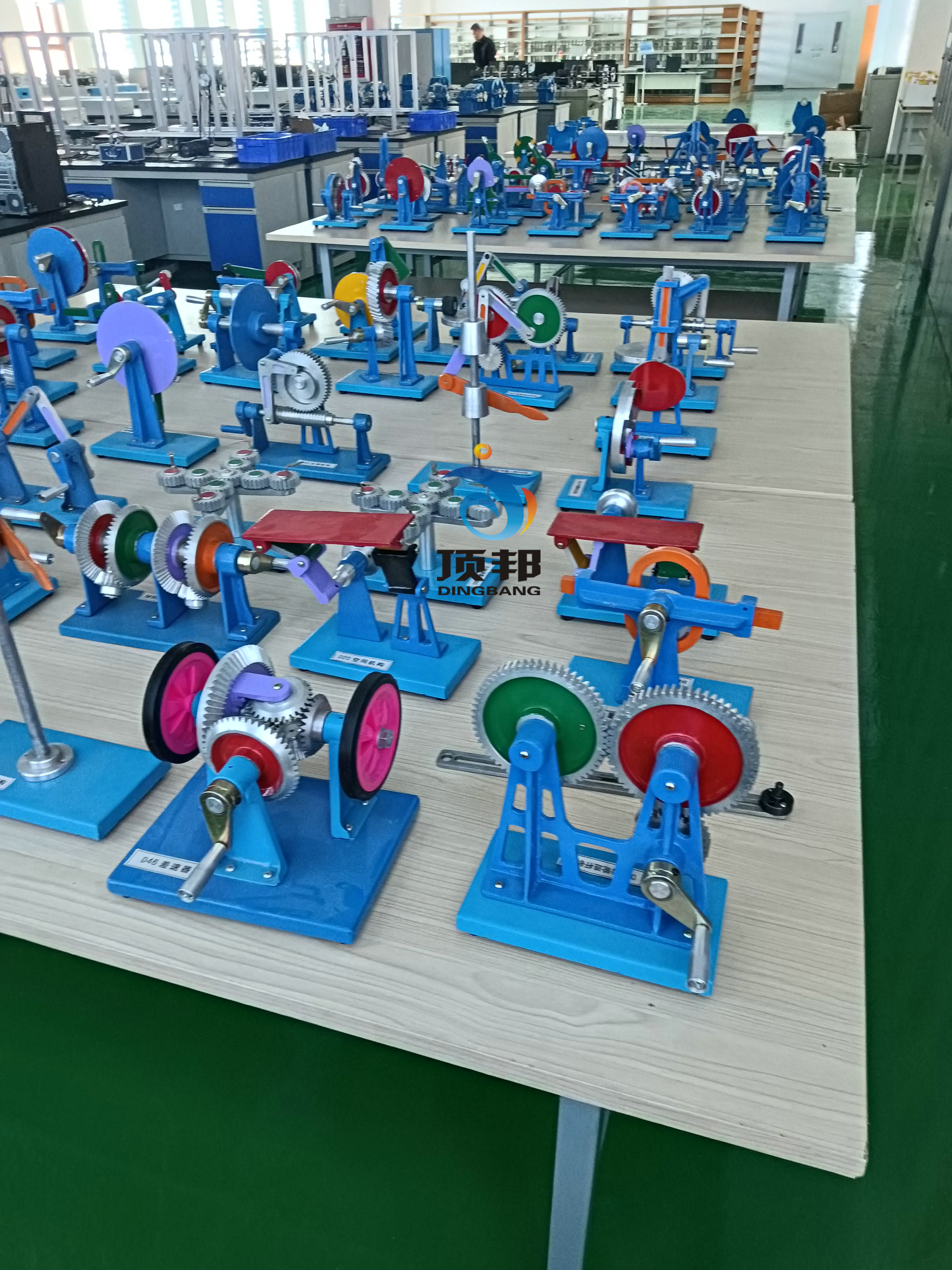

機構運動簡圖的測繪及分析模型

編號	模型名稱	編號	模型名稱
1	疊加機構	26	直線運動機構
2	雙曲柄機構	27	連桿棘輪機構
3	內槽輪機構	28	差動螺旋機構
4	滾子推桿心型凸輪機構	29	滑道軸節機構
5	斜齒輪傳動機構	30	三平桿傳動機構
6	減速器	31	萬向接頭
7	齒輪間歇機構	32	雙沖頭機構
8	ZK周轉輪系機構	33	偏心凸輪機構
9	曲柄搖桿機構	34	偏心往復運動機構
10	心型摩擦輪機構	35	急回機構
11	扇形齒輪機構	36	橢圓齒輪機構
12	磨擦輪機構	37	2K-H周轉輪系機構
13	橢圓齒輪機構 正弦機構	38	三檔齒輪變速機構
14	直線槽輪機構	39	蝸輪蝸桿傳動機構
15	行星機構	40	往復圓柱凸輪機構
16	等徑凸輪機構	41	槽輪機構
17	45°螺旋齒輪傳動機構	42	機器人爬桿機構
18	圓錐直齒輪傳動機	43	擺動導桿急回機構
19	齒輪傳動往復運動機構	44	反饋機構
20	空間機構	45	90°螺旋齒輪傳動機構
21	安全離合器機構	46	差速器
22	齒輪連桿機構	47	軟軸傳動機構
23	擺動滑塊機構	48	運動合成機構
24	橢圓儀	49	偏心調速器機構
25	漸開線凸輪機構	50	行星機構Ⅱ

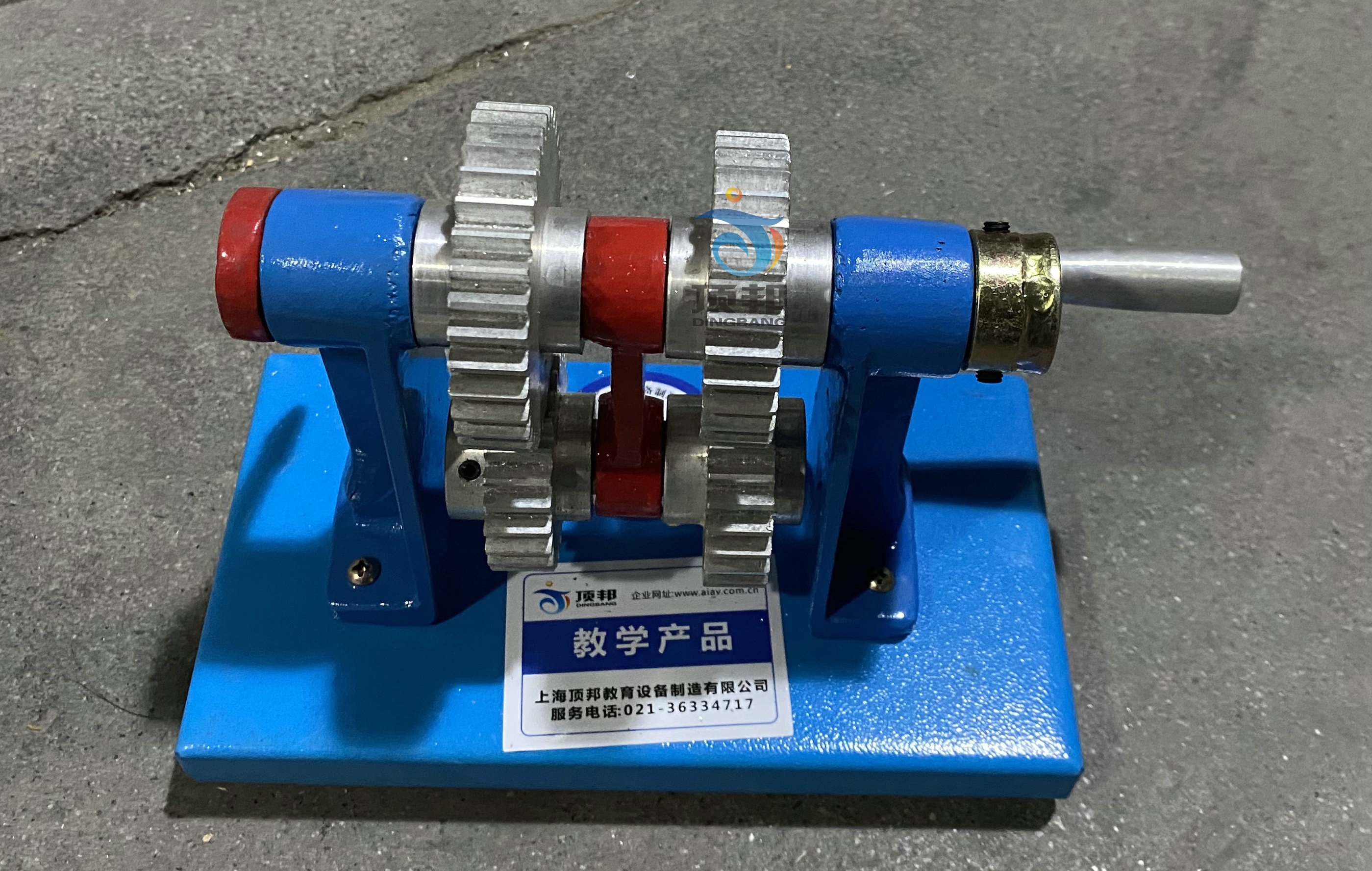

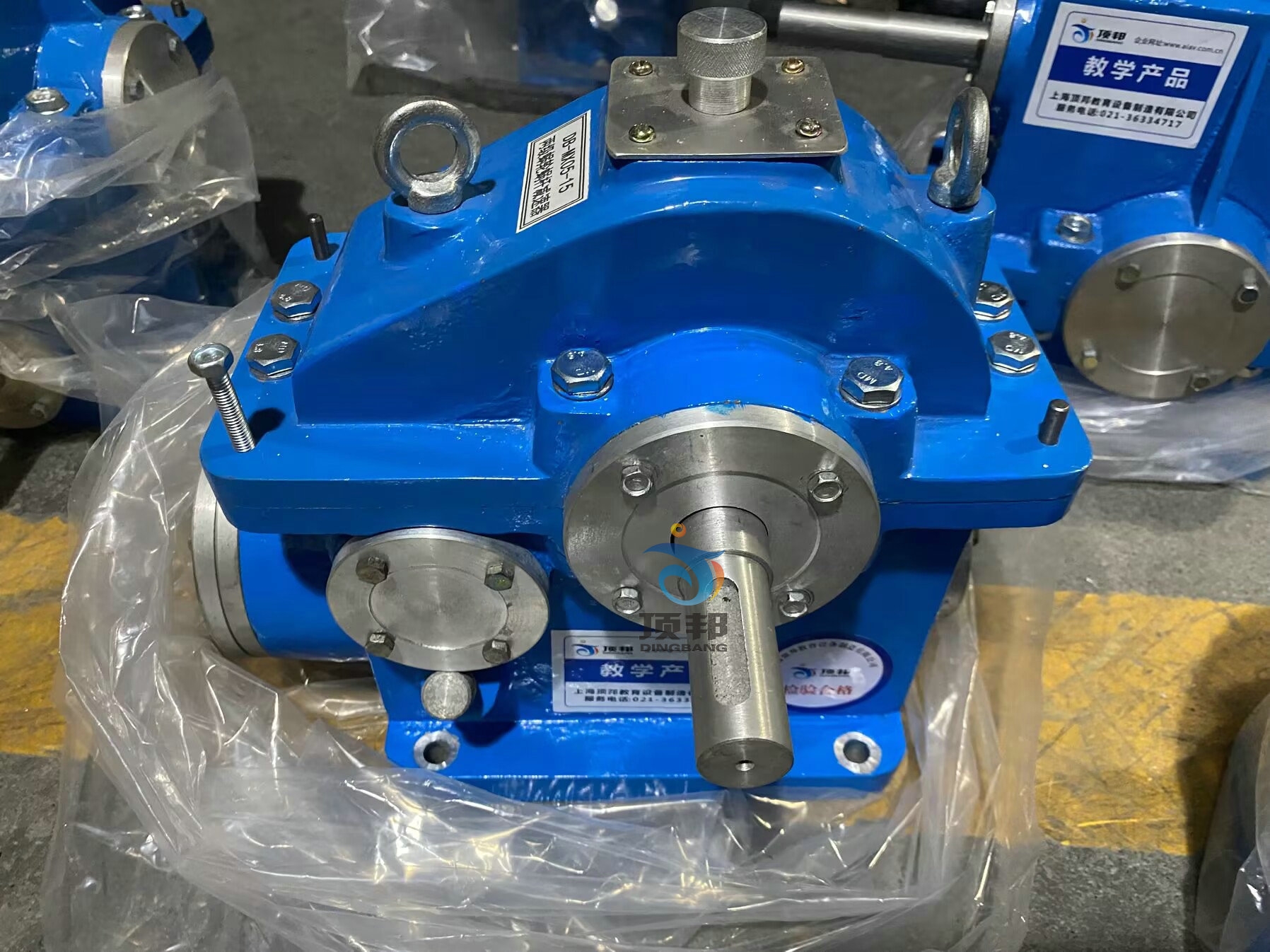

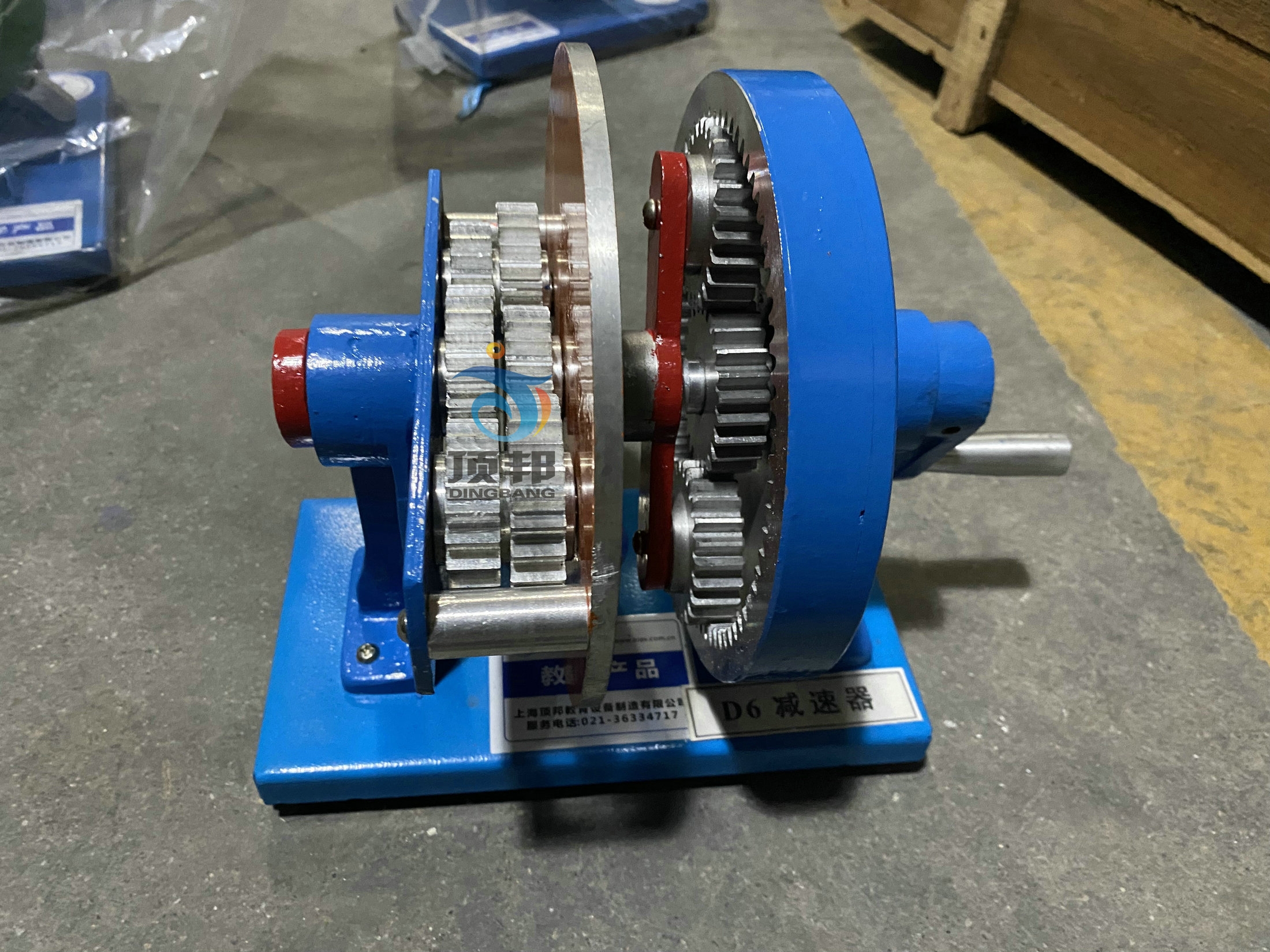

DB-MX05 減速器模型

減速器是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置。在原動機和工作機或執行機構之間起匹配轉速和傳遞轉矩的作用，是一種相對精密的機械。
減速器的種類繁多，按照傳動類型可分為齒輪減速器、蝸桿減速器和行星齒輪減速器；按照傳動級數不同可分為單級和多級減速器；按照齒輪形狀可分為圓柱齒輪減速器、圓錐齒輪減速器和圓錐－圓柱齒輪減速器；按照傳動的布置形式又可分為展開式減速器、分流式減速器和同軸式減速器。
通過制減速器模型，我們可以更好地了解減速器的工作原理和結構特點，提高動手能力和實踐經驗，同時也能夠為教學和研究提供幫助。希望更多的人能夠參與到減速器模型的制作和研究中來，為推動機械傳動技術的發展做出貢獻。
實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。

序號	型號	名稱	參考尺寸	數量	備注
1	DB-MX05-1	一級圓柱齒輪減速器（1）	230×200×170	1	均可測繪鋁制
2	DB-MX05-2	一級圓柱齒輪減速器（2）	200×190×160	1	均可測繪鋁制
3	DB-MX05-3	新單級圓柱齒輪減速器	230×220×105	1	均可測繪鋁制
4	DB-MX05-4	一級圓柱斜齒輪減速器	200×230×170	1	均可測繪鋁制
5	DB-MX05-5	一級圓柱人字齒輪減速器	200×230×170	1	均可測繪鋁制

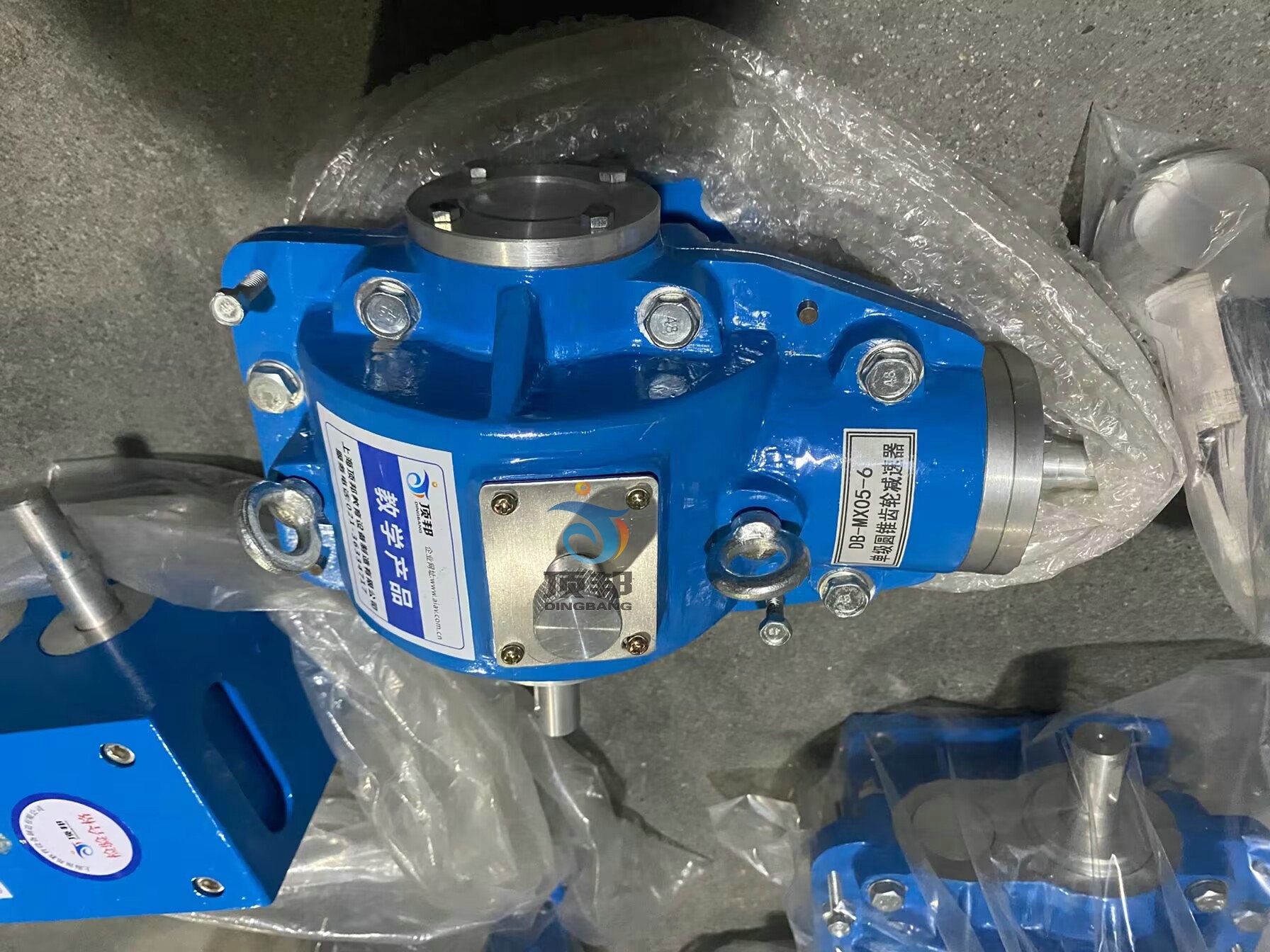

6	DB-MX05-6	單級圓錐齒輪減速器	230×180×250	1	均可測繪鋁制
7	DB-MX05-7	展開式兩級圓柱減速器	285×250×180	1	均可測繪鋁制
8	DB-MX05-8	分流式兩級圓柱減速器	300×260×185	1	均可測繪鋁制
9	DB-MX05-9	展開式兩級圓柱斜減速器	285×250×180	1	均可測繪鋁制
10	DB-MX05-10	分流式兩級斜齒輪減速器	300×260×185	1	均可測繪鋁制
11	DB-MX05-11	同軸線式兩級減速器	280×260×188	1	均可測繪鋁制
12	DB-MX05-12	兩級圓柱圓錐齒輪減速器	300×230×180	1	均可測繪鋁制
13	DB-MX05-13	兩級同軸分流式減速器	350×180×260	1	均可測繪鋁制
14	DB-MX05-14	中心驅動式齒輪減速器	210×300×260	1	均可測繪鋁制
15	DB-MX05-15	兩級蝸輪蝸桿減速器	300×280×300	1	均可測繪鋁制

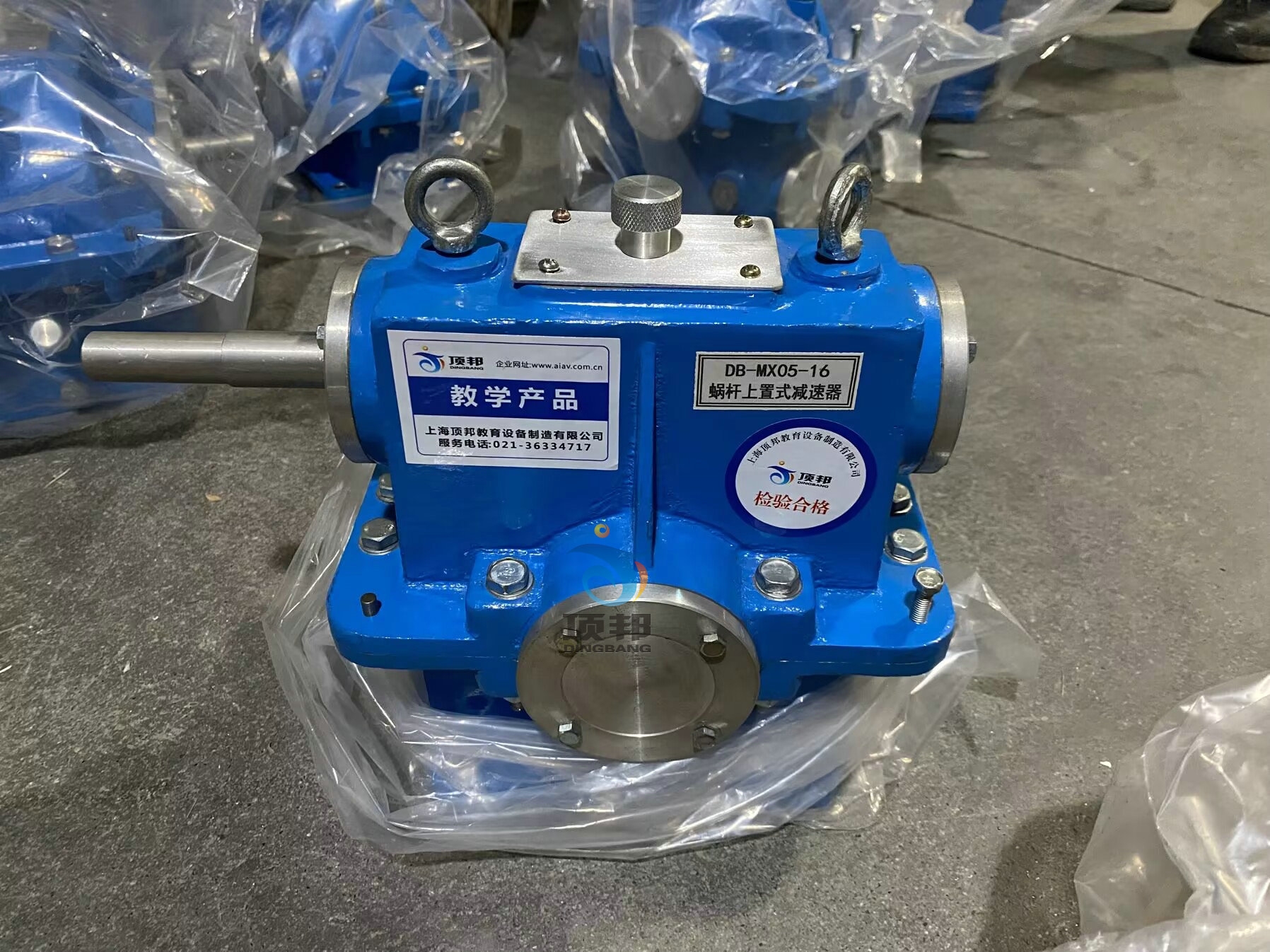

16	DB-MX05-16	蝸桿上置式減速器	280×210×250	1	均可測繪鋁制
17	DB-MX05-17	蝸桿下置式減速器	280×210×250	1	均可測繪鋁制
18	DB-MX05-18	蝸桿旁置式減速器	280×240×200	1	均可測繪鋁制
19	DB-MX05-19	圓柱齒輪錐齒輪蝸桿組合減速器	250×250×190	1	均可測繪鋁制
20	DB-MX05-20	兩級自動送料齒輪箱	180×160×200	1	均可測繪鋁制
21	DB-MX05-21	齒輪蝸桿減速器	320×180×275	1	均可測繪鋁制
22	DB-MX05-22	組合齒輪變速器	320×310×185	1	均可測繪鋁制
23	DB-MX05-23	一齒差行星齒輪減速器	250×160×280	1	均可測繪鋁制
24	DB-MX05-24	諧波齒輪減速器原理	250×160×250	1	均可測繪鋁制
25	DB-MX05-25	擺線針輪減速器原理	250×160×250	1	均可測繪鋁制
26	DB-MX05-26	三級圓柱圓錐減速器	500×260×280	1	均可測繪鋁制
27	DB-MX05-27	三級圓柱齒輪減速器	500×260×280	1	均可測繪鋁制
28	DB-MX05-28	三級分流式減速器	500×300×280	1	均可測繪鋁制
29	DB-MX05-29	四環減速器	550×330×240	1	均可測繪鋁制
30	DB-MX05-30	上下軸布置式減速器	250×230×300	1	均可測繪鋁制
