電氣裝置實訓系統
[規格型號]： DBDAZ-17
[產品名稱]： 電氣裝置實訓系統
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
DBDAZ-17 電氣裝置實訓系統
電氣裝置實訓系統

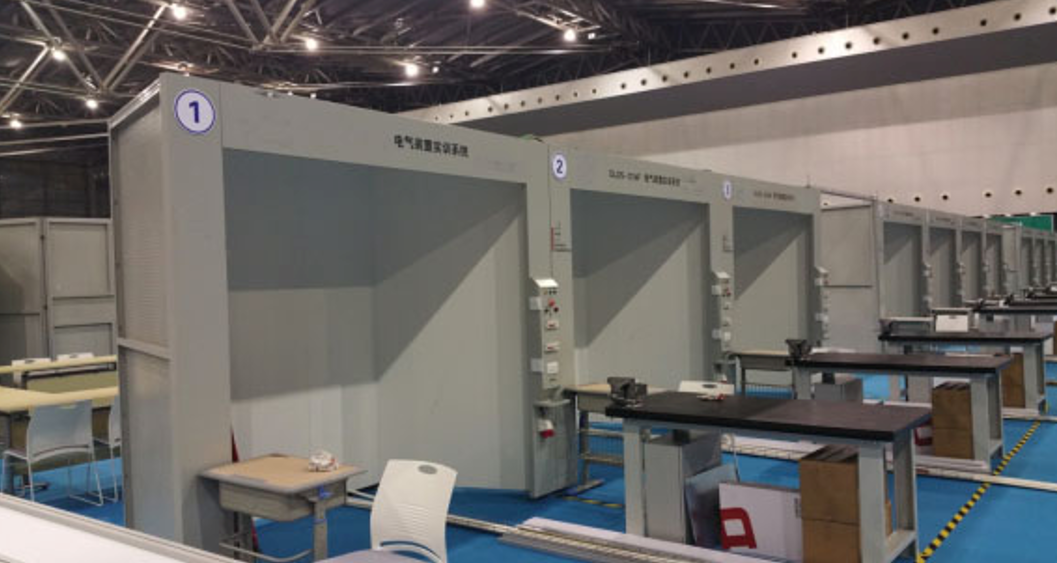

（參考圖）
一、設備簡介
電氣裝置實訓系統符合相關的世界技能大賽的技術要求和標準；針對大賽的競賽標準和工藝，培養學生各種不同的創新設計能力、實踐操作能力和工程實踐能力；作為世界大賽中國選拔賽的指定設備，在中國受到極大的關注，設備另配有與世界技能大賽的配套資源包。
電氣裝置實訓系統還包括樓宇智能控制實訓系統，采用KNX全數字分布式控制系統，對區域內各類照明、空調、窗簾等電氣設備進行自動化和集中控制管理，實現能源監測，不僅可有效管理樓宇的電氣設備，提供靈活多變的使用功能和效果，還可以維護并延長燈具及電氣設備的使用壽命，達到安全、節能、人性化、智能化的效果，并能在今后的使用中方便地根據用戶的需求進行擴展。
二、技術參數
1、外形尺寸：呈梯形結構，外層由網孔板搭建，內層由五塊模擬墻面組合而成
1.1 左手面板（A）/1200 x 2400 x1.8 mm
1.2 右手面板（B）/1200 x 2400 x1.8 mm
1.3 正面面板尺寸
• 面板（一）/1000 x 952.5 x 1.8mm 2塊
• 面板（二）/1000 x 792.5x 1.8mm 2塊
• 面板（三）/1745 x 378 x 1.8mm 1塊
• 天花板 （D）/前2624mm，后1816 mm，深度：1262 mm
1.4左面板與主面板夾角為109°
2、操作臺及工具柜
操作臺：1500(L)X750(W)X800(H)
為作業人員提供操作平臺，避免各種因素的干擾，方便操作，保障作業人員的安全，保障任務的完成起到關鍵性的作用。
工具柜：
保障作業人員工具的安全，有利于作業人員工具的存放。
3、供電電源：使用新興技術進行電氣設備安裝，每個工位配備設備有電源插座（AC380V三相五線）1個、計算機電源插座（AC220V單相）1個、選手施工電源插座（AC220V單相）1個，工位內配備照明日光燈，插排1個。
3.1輸入電壓：三相五線制380V±10%　50HZ
3.2工作環境：環境溫度范圍為-5～40℃
3.3裝置容量：交流＜4KVA
3.4安全保護：漏電保護（動作電流≤30mA），過電流保護，過載保護,急停保護，欠壓保護
3.5相對濕度：＜85％
三、設備特點
(1)采用實際的房屋建筑式結構，把每一個房間隔離開，貼近工作現場，同時也完全符合世界技能大賽的指導思想及知識點考察范圍；
(2)使用網孔板加木制安裝板結構進行安裝，木板安裝在網孔板上，完全符合世界技能大賽所使用設備；特點：a、設備完全符合建筑學標準；b、使用木板讓學生更貼近墻面安裝；c、網孔板結構增加了設備的靈活性，方便在競賽之后的實訓教學，降低后續的使用成本；d、房間采用梯形敞開式結構，與世界技能大賽環境完全一致，使學生能在這個立體空間內方便的完成不同線路的安裝，掌握各項安裝技術；e、為便于訓練和模擬測試，采用網孔板和模板雙層結構，訓練時使用網孔板訓練，可重復使用，操作方便；技能考核時使用木板，可模擬真實競賽環境。
(3)設備設有故障檢測模塊，該模塊包含照明和電力拖動的控制原理，可設定故障類型，學生通過該設備完成故障的檢測任務，根據故障的設置檢測出故障類型、故障區域并作出故障分析。
(4)由1名學生獨立進行訓練，在規定時間內按照工作任務模塊的要求進行訓練。結合技工院校的實訓教學特點，整個工作任務由分為若干個子項目任務，相互關聯，充分鍛煉學生的電氣設備安裝與調試能力、特別是電氣設備的維修維護能力。
四、電氣裝置的基本配置
序號 名稱 功能
1 實訓平臺 模擬房屋建筑式結構，網孔板的厚度為2mm。
2 配電箱部分 為整個實訓裝置提供總電源，內部配有帶漏保斷路器、空氣開關和熔斷器等；三相進線電源指示燈、鑰匙開關、急停；照明電源開關供整體設備照明；四孔插座、六孔插座和K4保護端子供外部設備取電；同時提供三相四線制的工業插座，為裝置提供電源。
3 電氣控制箱部分 作為電氣控制實訓使用。通過實訓內容的不同，組合使用。例如：三相異步電動機的直接啟動；LOGO控制三相異步電動機啟動等滿足實訓控制的要求的實訓。
4 KNX樓宇系統 對區域內各類照明、空調、窗簾等電氣設備進行自動化和集中控制管理，實現能源監測，不僅可有效管理樓宇的電氣設備，提供靈活多變的使用功能和效果。
5 配電盒 作為照明實訓中單獨控制操作使用。
6 電動機 提供電氣控制電機實訓演示要求。
7 故障測試模塊 用于學生對電路故障的檢測和分析，與世賽接軌，能設置與世賽相類似相吻合的故障類型。
8 移動工作臺 采用整體式焊接
9 電腦桌椅
10 資料光盤
11 說明書及示例程序

基本模塊配置明細請聯系客服
