2025-05-02

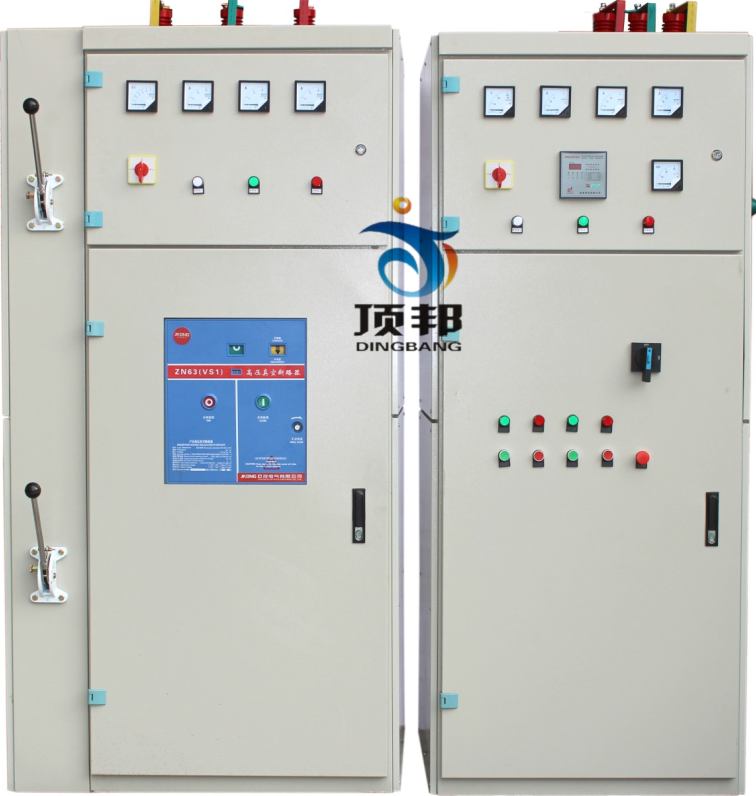

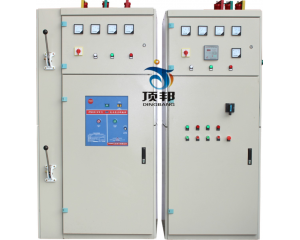

高低壓配電實驗實訓裝置
[規格型號]： DB-DL12
[產品名稱]： 高低壓配電實驗實訓裝置
[價　　格]： 詢價
[產品參數]：
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

供配電系統實驗實訓裝置
（1）主要技術參數要求
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
（2）結構特征要求
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
Ｂ、配置要求：
序號 設備名稱 規格/型號 數量
（套）		 用途 功能要求 主要性能及技術指標
1 高壓模擬開關柜 GCK 1 高壓進線電源控制

帶有上、下高壓隔離開關

帶有真空斷路器

可以進行各相電壓轉換操作

有三相電流、電壓指示儀表

斷路器板前操作

設備帶有前后有隔離保護鋼板

進線方式：上下均可進出

高壓電壓互感器（模擬）

高壓電流互感器

電流互感器：LZZBJ9-10

電壓互感器：JDZ-10

真空斷路器：VS1-12/630-20

高壓隔離開關：GN19-12/630

電壓表（指針式）：42L6-V

電流表（指針式）：42L6-A

銅排、支住絕緣子
2 低壓出線柜 GCK 1 動力
控制

帶有隔離開關（隔離開關帶熔斷器，板前操作）

出線開關（板前操作）

支路控制開關（三路輸出）

前后開有觀察窗

三相有功表

三相無功表

三相功率因數表

電力電容器

模擬變壓器

隔離開關（帶熔斷器）：QSA

塑殼開關：AAM1

三相有功表

三相無功表

電力電容器: BSMJ0.4-3-3

自動補償控制器：JKL5CF

交流接觸器：CJ19

變壓器：SG-SBK
 二、實驗項目

1.高壓開關柜及其高壓電器的認識實驗
2.低壓開關柜及其低壓電器的認識實驗
3.真空斷路器的檢修
4.真空斷路器控制實驗
5.萬能斷路器的檢修
6.高壓開關柜的檢修
7.隔離開關的檢修
8.電壓互感器的檢修
9.電流互感器的檢修
10.高壓熔斷器的檢修
11.低壓斷路器的檢修
12.塑料外殼式斷路器的檢修
13.拆裝、檢修交流接觸器
14.過流繼電器的檢修
15.中間繼電器的檢修
16.電流表的檢修及認識實驗
17.電壓表的檢修及認識實驗
18.三相功率因數表的檢修及認識實驗
19.三相有功表的檢修及認識實驗
20.三相無功表的檢修及認識實驗
21.無功功率補償器的檢修及特性實驗
22.電力電容器的檢修及認識實驗
23.無功補償?shù)牟僮骷疤匦詫嶒?br /> 24.漏電開關的特性實驗
25.交流接觸器的電氣特性實驗
26.熱繼電器的電氣特性實驗
27.電源控制起停實驗
28.電力系統過流保護協調與控制實驗
29.正常運行的抄表實驗
30.正常運行時的監測實驗
