高低壓供配電技術成套實訓設備
[規格型號]： DB-GC40
[產品名稱]： 高低壓供配電技術成套實訓設備
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、設備外觀

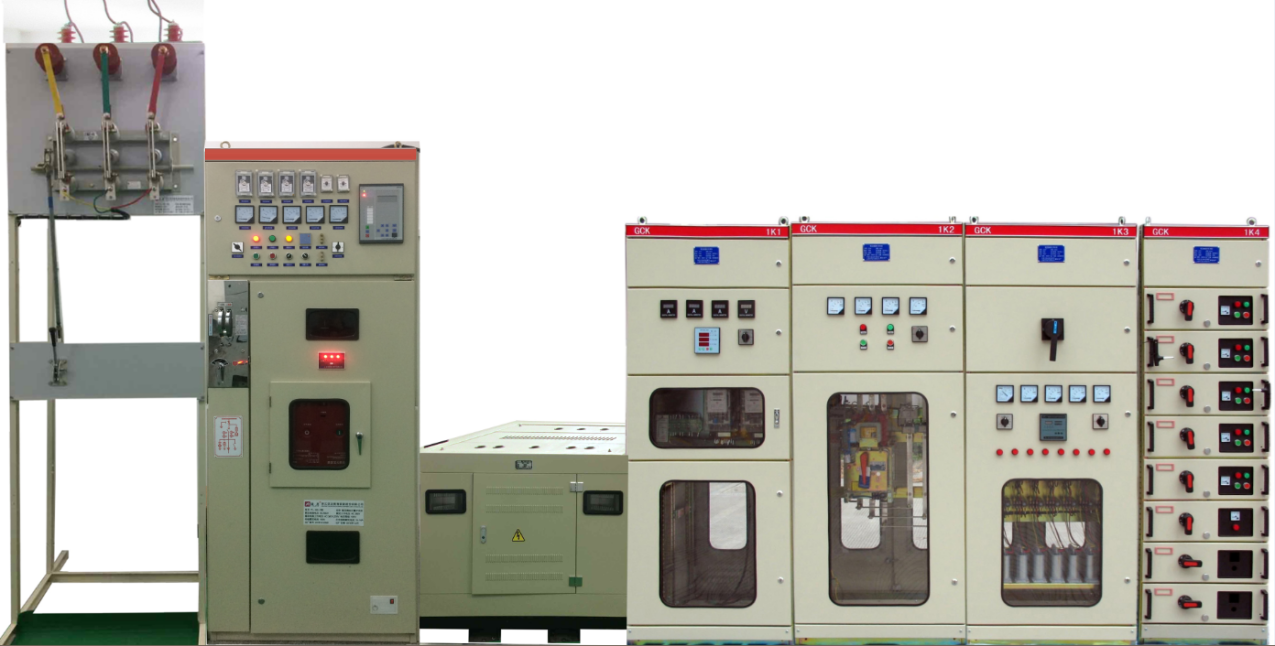

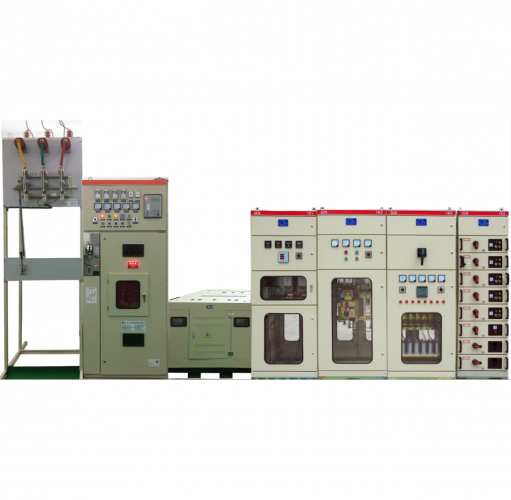

高低壓供配電技術成套實訓設備
（參考圖）
二、設備概述
 高低壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。高低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
高低壓供配電技術成套實訓設備（單回路供電）是由高壓模擬計量開關柜、高壓模擬電墻、模擬變壓器、進線柜、計量柜、補償柜、低壓出線柜2、負載柜組成。
高低壓供配電技術成套實訓設備采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
高低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
三、設備技術參數
1、輸入電源：三相五線制AC 380V±10%  50HZ
2、輸入功率：11kw
3、工作環境：1）溫度：-10℃～+40℃2）相對濕度：≤90%（+20℃）  3）海拔高度：≤2000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量:1600kg
5、外形尺寸：寬×深×高=尺寸：1000mm×1500mm×3200mm (模擬電墻)+900mm×1500mm×2350mm(高壓柜)+3800mm×800mm×2000mm(低壓柜)
6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、設備功能特點
高低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
高低壓供配電技術成套實訓設備低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
高低壓供配電技術成套實訓設備具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
五、實訓項目
1、低壓配電設備的倒合閘操作實訓變壓器的運行及檢測實訓
2、變壓器的運行及檢測實訓
3、跌落式保險的安裝與維修實訓
4、高壓隔離開關的操作實訓
5、避雷器的原理與接線操作實訓
6、高壓供電設備的倒閘操作實訓
7、互感器實訓
  1. 電流互感器接線方式
  2. 有功、無功電度表的接線實訓
  3. 多功能綜合儀表接線實訓
  4. 抄表實訓
8、開關電器實訓
  1. 低壓框架斷路器的原理與接線
  2. 低壓塑殼斷路器的原理與接線
  3. 隔離開關的原理與接線
9、手動功率因數補償實訓
10、自動功率因數補償實訓
11、低壓配電線路分級保護實訓
12、接地保護實訓
13、0.4KV照明系統配電實訓
14、0.4KV動力系統配電實訓
15、安全操作規程培訓
16、供配電工、維修電工職業技能鑒定考核訓練
六、配置清單
表1：主要配置
序號 配件名稱 主要技術參數 數量 單位
1 高壓開關柜
電流互感器：LZJC-380 0.5
電壓互感器：JDZ-380/0.1
真空斷路器：ZN28-12/630A-25KA CT19
高壓隔離開關：GN30-12D/630A
機械閉鎖：JSXGN-12/DDSX
帶電顯示：GSN-10
三相四線有功電度表：DTS196
微機綜合保護裝置:：380V 5A有速斷，過流，重合閘保護功能
接地刀
儲能開關：兩檔開關 黑色
萬向轉換開關（M1方形 3檔 合閘 預合 0 預分 分閘）：LW26-20
指示燈：AD16-22 AC220V 紅綠黃各1個
照明燈
壓板
溫濕度控制器：N2K-(TH)AC220V
 1 臺
2 干式電力變壓器 SG10空氣自冷干式變壓器
0.4KV/0.4KV  50KVA		 1 臺
3 高壓模擬電墻（10KV高壓進戶裝置） 主要電器型號：
 1、RW4/7/10-10戶內高壓斷路器開關

額定電壓：10KV
額定電流：100A、200A
開斷電流：2及5、7.5、10、15、20、30、50、100安培
機械壽命：≥2000次
2、FCGW-12復合干式穿墻套管

額定電壓(kV)：10/12
額定電流(A)：200A
彎曲破壞負荷(N)：1250
允許彎曲負荷(N)：625
3、GN6/8-6/10戶內高壓隔離開關

額定電壓：6KV 10KV
額定電流：200A
機械壽命：≥2000次
安裝尺寸：(6)646×280，(8)680×280
靜拉力(N):Fa2=500N Fb2=170N
操作力矩：200Nm
4、H(Y)10WX-17/60氧化鋅避雷器
避雷器額定電壓：17KV
系統標稱電壓：10KV
持續運行電壓：13.6KV
直流1ma參考電壓：25KV
陡坡沖擊電流（不大于）：70KV
雷電沖擊電流（不大于）：60KV
5、模擬電墻
6、銅排		 1 臺
4 進線柜 1、斷路器：DW45-630/160A
2、電力儀表：可檢測三相電壓、三相電流、頻率，有功功率、無功功率等
3、電流互感器：BH-0.66
BH-0.66 30/5  0.5
4、按鈕：LA38-11 紅綠各1只
5、指示燈：AD16-22 AC200V 紅綠各1只、
6、浪涌吸收器
7、主母排
8、支路母排
9、零排
10、地排
11、絕緣子		 1 臺
5 計量柜
電流互感器：BH-0.66
BH-0.66 30/5  0.5
三相四線有功電度表：DTS196
三相四線無功電度表：DXS196
綜合顯示儀表（數顯式）：PY194E-2S4
塑殼斷路器：M1LE 100A
主母排
支路母排
零排
地排
 1 臺
6 補償柜
補償電容器：BSMJ0.4
電容切換接觸器：CJ19
小型斷路器：DZ47
電力儀表：電壓、電流、功率、頻率等顯示
無功功率自動補償控制器：JKL5CF
電容轉換開關：LW5-16TM706/6
熱繼電器;JR36-32 6.8~11A
指示燈：AD16-22 AC380V 白
隔離開關熔斷器：QSA-125/30 熔芯125A
電流互感器：BH-0.66 20/5 0.5
避雷器：HY1.5W-0.28/1.3
主母排
支路母排
零排
地排
 1 臺
7 出線柜
（動力及照明柜）
塑殼開關：M1-100L/3300 25A
接觸器：CJX4
電力儀表：電壓、電流、功率、頻率等顯示
電流互感器：BH-0.66 30/5 0.5
按鈕：LA38-11紅綠各6只
指示燈：AD16-22 AC220V紅綠各6只
熔斷器：RT14-20/6A
熱繼電器：JRS1-09-25/Z 18~25A
主母排
支路母排
零排
地排
 1 臺
8 負載柜
感性負載10個單元，每個單元軸功率2.2KW
阻性負載10個單元，每個單元功率1KW
3P開關：D6 10個
2P開關：D6 10個
 1 臺

表5：工具配置
序號 名稱 規格\型號 數量 單位
1 壓線鉗 HS-06WF 1 把
2 剝線鉗 ELE-700F 1 把
3 尖嘴鉗 DL2106 1 把
4 電工絕緣梯凳 兩層，300×500×800mm 1 吧
5 斜口鉗 DL2206 1 把
6 一字螺絲刀 5*150 1 把
7 十字螺絲刀 5*150 1 把
8 絕緣伸縮管式圍欄 1.2×2.5m 2 個
9 萬用表 MY60 1 個
10 套筒扳手 （17件套） 1 套
11 梅花扳手 （8件套） 1 套
12 呆頭扳手 （8件套） 1 套
13 絕緣手套 10kV 2 雙
14 絕緣靴 10kV 2 雙
15 兆歐表 ZC25-4 1 雙
16 鉗形表 (5~200A) 1 個
17 安全標志   5 張
18 全回路交流驗電器 0.4kV 1 把


友情提示：

1、貨品驗收：閣下收貨時請檢查高低壓供配電技術成套實訓設備的貨品外觀，核實高低壓供配電技術成套實訓設備的數量及配件，拒收處于受損狀態的高低壓供配電技術成套實訓設備；

2、質保：頂邦將為閣下提供高低壓供配電技術成套實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對高低壓供配電技術成套實訓設備的免費維修，超出條件承諾時提供對高低壓供配電技術成套實訓設備的有償維修；

3、退換貨：閣下單方面原因?qū)е碌母叩蛪汗┡潆娂夹g成套實訓設備選型錯誤或高低壓供配電技術成套實訓設備購買數量錯誤，造成高低壓供配電技術成套實訓設備的退換貨要求，將不被接受；

4、貨期：高低壓供配電技術成套實訓設備的發貨期為參考值，如您需要了解高低壓供配電技術成套實訓設備的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對高低壓供配電技術成套實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關高低壓供配電技術成套實訓設備的咨詢。
