網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）
[規格型號]： DBWK-88B
[產品名稱]： 網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）
[價　　格]： 53000元
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

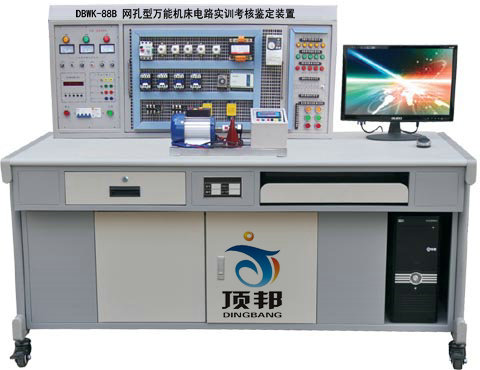

DBWK-88B  網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）
網孔型萬能機床電路實訓考核鑒定裝置

一、概述
　　DBWK-88B網孔型萬能機床電路實訓考核鑒定裝置，主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成"工廠電氣控制"、"電機拖動"、"控制線路與技能訓練"、"常用機床控制線路"、"PLC綜合實訓"、"變頻調速"等課程的實訓與考核，增加元器件能擴展"電工技能實訓"、"電工儀表與測量"等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒?yàn)室的更新?lián)Q代，也可作為電工考核的考核設備。
二、特點
　　1、電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
　　2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
　　3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
　　4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、技術性能
　　1、輸入電源：三相四線～380V±10% 50Hz
　　2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
　　3、裝置容量：＜1.5KVA
　　4、外形尺寸：1600mm×750mm×1350mm
四、裝置的配備及功能
（一）實訓屏
　　實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
　1、主控功能板
　�。�1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作；
　�。�2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
　�。�3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
　�。�4）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
　2、輔助器件安裝屏
　�。�1）紅、黃、綠信號燈各5只
　�。�2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只
　　（3）控制按鈕6只
　�。�4）整流二極管IN5408 4只
　　（5）單相開關1只
（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）基本器材配備


序號

名 稱

數量

單位

序號

名 稱

數量

單位

1

交流接觸器

7

只

11

按鈕開關

2

只

2

熱繼電器

3

只

12

轉換開關

1

只

3

電子式時間繼電器

2

只

13

控制變壓器

1

只

4

螺旋式熔斷器

6

只

14

燈頭座

1

只

5

直插式熔斷器

3

只

15

電容

2

只

6

低壓斷路器

1

只

16

導軌

30

厘米

7

電磁閥

1

只

17

接線端子

20

孔

8

十字開關

1

只

18

導線

50

米

9

行程開關

4

只

19

走線槽

2

米

10

控制按鈕

6

只










20、雙速異步電動機 1臺
　21、三相鼠籠式異步電動機（Y） 1臺
　22、三相鼠籠式異步電動機（△） 1臺
　23、三相鼠籠式異步電動機（Y/△） 1臺
　24、工具一套：萬用表1只、螺絲刀1把、尖嘴鉗1把、剝線鉗1把、電工刀1把、電筆1支、卷尺1只、鋼鋸架1把、手槍鉆1把。
　25、變頻器1臺：配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。
　26、PLC可編程控制器主機1臺：提供三菱FX1N-24mR-001型主機及SC-09編程電纜。
　27、穩壓電源及恒流源控制箱1臺。
　28、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
　29、PLC仿真實訓軟件一套
�。�1）通過PLASH虛擬環境實時顯示PLC的運行狀態
�。�2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
�。�3）PLC編程訓練、PLC程序編寫測試等功能
�。�4）實現PLC運行模擬，對錯誤程序進行檢查
　30、電機導軌及光碼盤測速系統：
　　含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅。
（四）實訓桌
　　實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）機床電氣控制
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y/△Y啟動自動控制線路
5.用倒順開關三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙速電動機的切換運行控制線路
9.雙重聯鎖的三相異步電動機正反轉控制線路
10.電動葫蘆電氣控制線路 11.C6140普通車床電氣控制線路
12.C650-2普通車床電氣控制線路
13.M7120平面磨床電氣控制線路
14.M7130K平面磨床電氣控制線路
15.M1432A萬能外圓磨床電氣控制線路
16.X62W型萬能銑床電氣控制線路
17.Z3050搖臂鉆床電氣控制線路
18.Z3040B搖臂鉆床電氣控制線路
19.Z35搖臂鉆床電氣控制線路
20.T68臥式鏜床電氣控制線路
（二）PLC綜合實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程、下載等）
2.PLC仿真實訓
3. PLC控制的三相異步電動機正反轉控制
4. PLC控制的三相異步電動機Y/△啟動控制 5. PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
6. PLC控制的三相異步電動機能耗制動控制
7. PLC控制的三相異步電動機自鎖運行控制
（三）基于PLC變頻器的電機拖動與控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.控制電機運行時間操作
6.瞬間停電變頻器參數設定
7.控制電機正反轉運行控制
8.外部電壓變頻調速
9.三相異步電動機的變頻開環調速
（四）PLC、變頻器的電機拖動與控制實訓
1.基于PLC通訊方式的多段速選擇變頻調速
2.基于PLC通訊方式的變頻器開環調速 3.基于PLC通訊方式的變頻器閉環調速

友情提示：

1、貨品驗收：閣下收貨時請檢查網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的貨品外觀，核實網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的數量及配件，拒收處于受損狀態的網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）；

2、質保：頂邦將為閣下提供網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）產品說明書內的質保條件和質保期，在質保范圍內提供對網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的免費維修，超出條件承諾時提供對網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的有償維修；

3、退換貨：閣下單方面原因?qū)е碌木W(wǎng)孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）選型錯誤或網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）購買數量錯誤，造成網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的退換貨要求，將不被接受；

4、貨期：網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的發貨期為參考值，如您需要了解網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關網孔型萬能機床電路實訓考核鑒定裝置（含PLC、變頻器）的咨詢。
