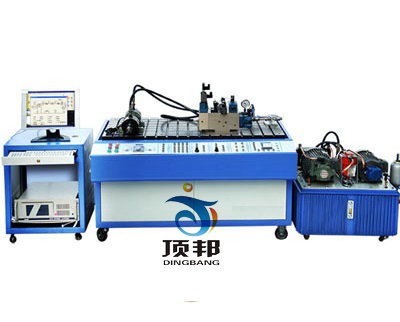

實驗臺特點
1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。
2.選用高性?xún)r(jià)比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
實驗內容
1.電液伺服閥的基本特性實驗；
1）空載流量特性2）負載流量特性
3）壓力增益特性4）內部泄露特性
5）頻率特性
2.電液比例閥基本特性實驗；
1）穩態控制特性
2）穩態負載特性
3）階躍響應特性
4）頻率響應特性
3.電液比例流量閥實驗；
1）穩態控制特性實驗
2）穩態負載特性實驗
3）輸入電流階躍響應特性實驗
技術參數
定量葉片泵，型號YB1-10
額定壓力6.3Mpa
排量10ml/r
轉速1450r/min
驅動功率2.2KW
定量葉片泵，型號YB1-6
排量6ml/r
驅動功率1.5KW
主要配置
液壓元件配置
序號
名稱
型號
參數
數量
1
定量葉片泵
YB1-10
P額=6.3MPa,q=10mL/r,n=1450r/min,
N=2.2KW
2
YB1-6
P額=6.3MPa,q=6mL/r,n=1450r/min,
N=1.5KW
3
液壓缸
單桿雙作用缸
D=40，d=28,L=150
4
雙桿雙作用缸
5
溢流閥
Y-25B
P額=6.3MPa,Q額=25L/min
6
節流閥
L-25B
7
電磁閥
22E2-25B
8
34E2-25B
9
電液伺服閥配伺服放大器
QDY8-E20-200
P額=16MPa,Q額=20L/min，
I額=200mA,電反饋式電液流量伺服閥
10
伺服油缸
定做（選）
D=50mm，d=28mm,L=60mm
11
蓄能器
NXQ1-1/10
容量1L，壓力10MPa
12
高壓濾油器
QVI-H40X5
壓力32MPa,流量40L/min，
過濾精度5υ
13
回油過濾器
RFB-63X10
壓力1.6MPa,流量63L/min，
過濾精度10υ
14
風冷卻器
壓力1-4MPa,流量20L/min，功率65W
15
高壓球閥
YJZQ-J15
壓力32MPa，通徑15mm
16
單向閥
I-25
壓力6.3MPa,流量25L/min
17
電液比例方向閥配比例放大器
4WRE6E8-10B/24Z4/M
最大流量65L/Min,重復精度＜=1%，
電磁鐵最大電流1.5A。
18
電液比例溢流閥配比例放大器
DBETR-10B/80M
最高設定壓力8MPa,最大流量3L/Min
19
電液比例調速閥配比例放大器
2FRE6-20B/10QM
最大流量10L/Min,最小壓差0.6~1MPa，壓降0.1~0.6MPa
20
中泰數據采集卡
PCI8335A
輸入通道數：?jiǎn)味?2路，雙端16路，最大采樣頻率250KHz,輸出通道數：?jiǎn)味?路
