（一）礦井開采設計綜合模型設計說明：

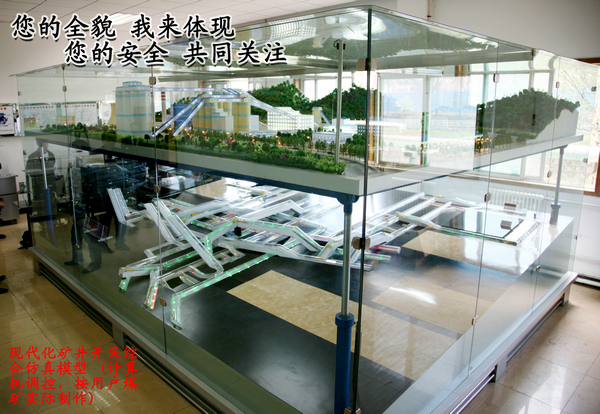

礦井開采設計綜合模型使用井上、下對照方式，能夠全面、系統模擬我國典型現代化煤礦的井上地面生產建筑布局和通風、壓氣、排水、提升、運輸、轉載、供電、調度等機電設備的生產運行系統。具有完整的地面工業廣場和井下生產系統的開拓系統及齊全的采煤法（走向長壁和傾斜采煤法），左翼布置綜采采區，右翼布置高檔普采工作面，多種通風形式。電動燈光演示其生產工藝過程，能反映全礦通風系統，體現掘進通風與安全設施（三專兩閉鎖），顯示瓦斯監測系統、CH4濃度超過1.0時開始報警，超過1.5時開始斷電，并模擬演示礦井災變（如火災或瓦斯爆炸）發生時，整個通風系統發生連鎖反應。多媒體可視化系統�？娠@示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。展現了我國常用的各種采煤方法。并采用多種剖切手法，展現出各巷道之間的空間立體關系。在計算機與PLC相結合的控制手段下，能夠適應不同專業的講課需要。為了滿足視覺效果更方便于教學同，地面工業廣場采用可升降系統。
（二）設備結構組成：

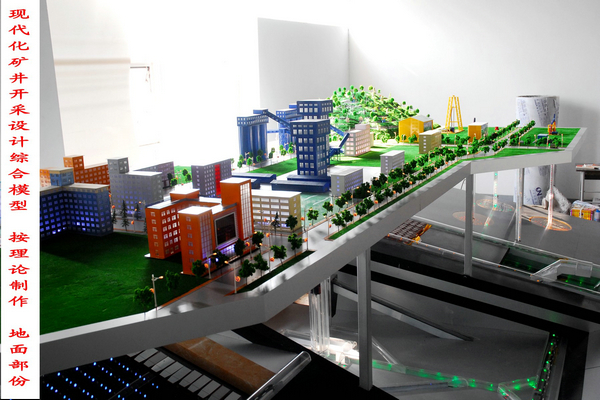

（1）地面部分：1、主井塔：2、副井塔；3、行政辦公大樓；4、福利樓；5、機修車間；6、鐵路；7、煤倉；8、裝車站；9、煤場；10、倉庫；11、風機房；12、救護隊；13、職工宿舍；14、生活小區；15、坑口發電廠；16、鍋爐房；17、電控中心；18、辦公樓；19、配電裝置；20、冷卻塔；21、洗煤廠；22、道路；23、照明；24、樹木、草坪。

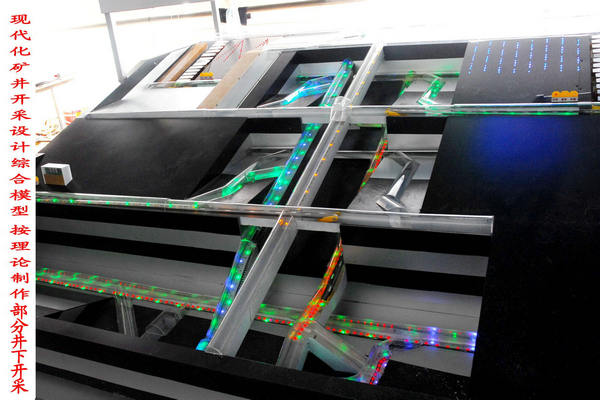

（2）井下巷道布置部分：1、主井；2、副井；3、井底車場；4、裝載硐室；5、中央變電所；6、水泵房；7、各類硐室；8、水倉；9、運輸大巷；10、走向長壁采煤方法，采區巷道布置；11、傾斜長壁采煤法采區巷道布置；12、綜采工作面、綜放工作面及其設備布置；13、普采、炮采工作面及其設備布置；14、煤巷綜掘工作面；15、巖巷掘錨一次成巷掘進工作面。
（3）煤礦安全生產部分：
1、礦井通風系統與各種通風方式及各類通風設施；
2、礦井環境安全監測、監控模擬系統；
3、瓦斯防治模擬演示系統；
4、礦井水災防治模擬演示系統；
5、火災防治模擬演示系統；
6、粉塵防治模擬演示系統；
7、頂板管理模擬演示系統；
8、避災路線模擬演示系統。
（4）監測監控部分：多媒體可視化系統。可顯示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。
（三）可實現的功能：
    1.多媒體可視化系統�？娠@示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。
2.燈光展示通風系統、供電系統、排水系統、瓦斯抽放系統、均壓防滅火系統。
3.電動演示：運輸系統、采煤機、皮帶機、上山絞車、主、副井提升。
4.演示綜采、綜放工作面采煤工藝過程（采煤機上、下運行，滾筒旋轉上升、下降模擬煤割）及液壓支架動態模擬演示。降柱、推溜、移架、升柱的作業過程；演示高檔普采工作面單滾筒采煤機的工藝過程及單體支柱、鉸接頂梁、刮板運輸機、轉載機、皮帶運輸機等，演示炮采工作面的工藝過程及設備布置。
5. 兩個掘進工作面主要布置有：綜掘機，皮帶運輸機，除塵風機，局扇，支護，瓦斯探頭，“三專、兩閉鎖”等安全生產配套設備。電動模擬掘進機的工作過程與風瓦斯閉鎖電瓦斯閉鎖的原理及保護功能。
6. 展示礦井開拓巷道布置系統。
7. 礦井監測監控系統：顯示監測點的布置，系統的構成及其布置。 可通過計算機控制程序，修改設置各監測點、監控點位置，實現仿真操作。
8. 演示均壓、注氮滅火的原理。
9. 模擬瓦斯抽放的各種方法、方式及布置形式。
10.模擬演示注漿的方式及管路布置。
11.實現風電閉鎖功能及原理。
12.演示災害的發生、發展、避災路線及礦井反風系統。
（四）規格：長8000mm，寬3500mm，高2300mm。
