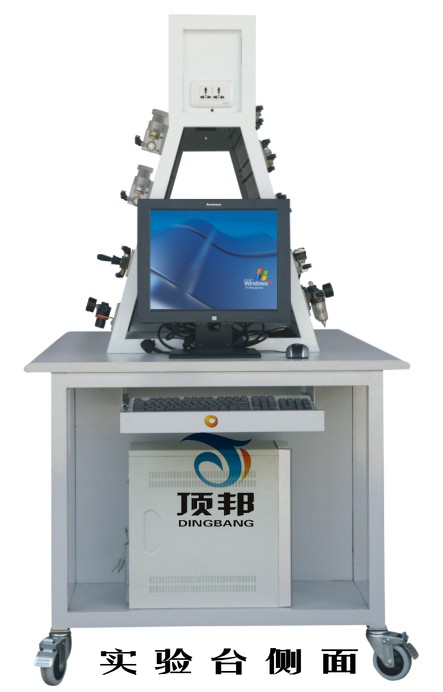

QPC-T 鋁槽式鐵桌氣動PLC控制實驗臺

一、產品型號

QPC-22-T 鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
QPC-21-T 鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
QPC-11-T 鋁槽式鐵桌單面單套氣動PLC控制實驗臺

二、概述

氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。

計算機另行配置，本設備不包含在內


三、特點

1.QPC-T鐵桌鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3.實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4.電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。

四、技術參數

1.PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇，8輸入6輸出，繼電器型）
2.交直流電源：輸入 AC 220V 輸出：DC24V/2A
3.空氣壓縮機（MB-550W-9 單頭靜音氣泵）電源：AC220V 電機功率：550W×1只，氣罐容積：110L/min 額定輸出氣壓 0.7MPa

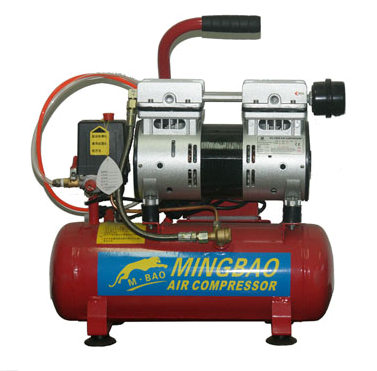

空氣壓縮機

5.實驗臺外形尺寸： 1500mm×1000mm×820mm
6.實驗支架尺寸：1140mm×600mm×920mm

五、基本配置

(一）氣動元件配備（都固定在元件配置板上）：

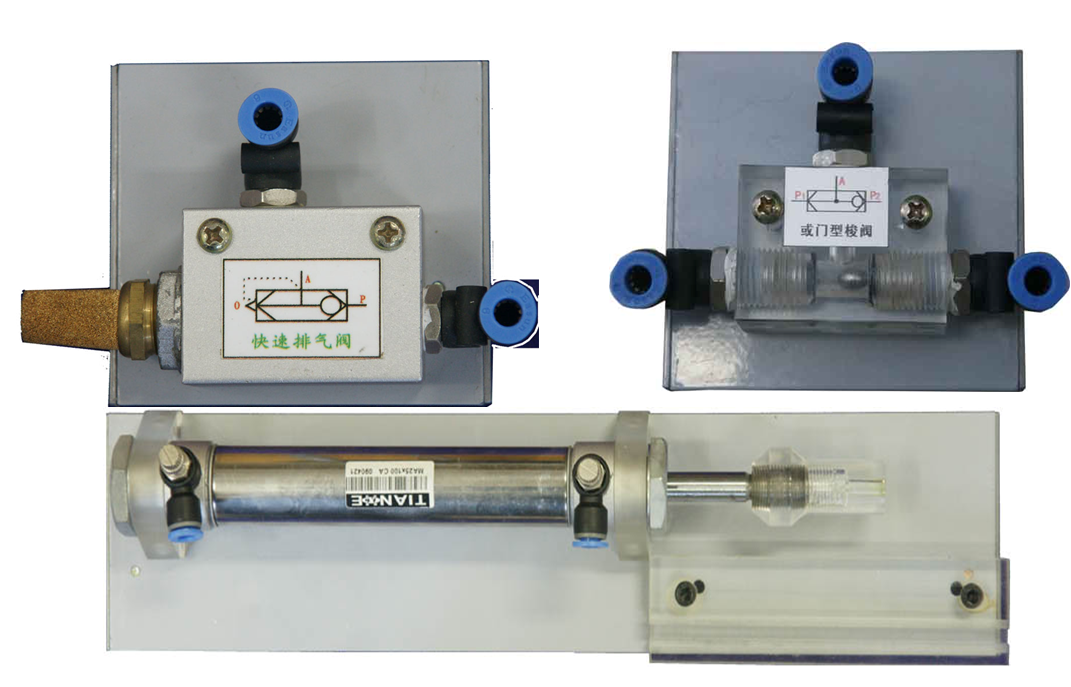

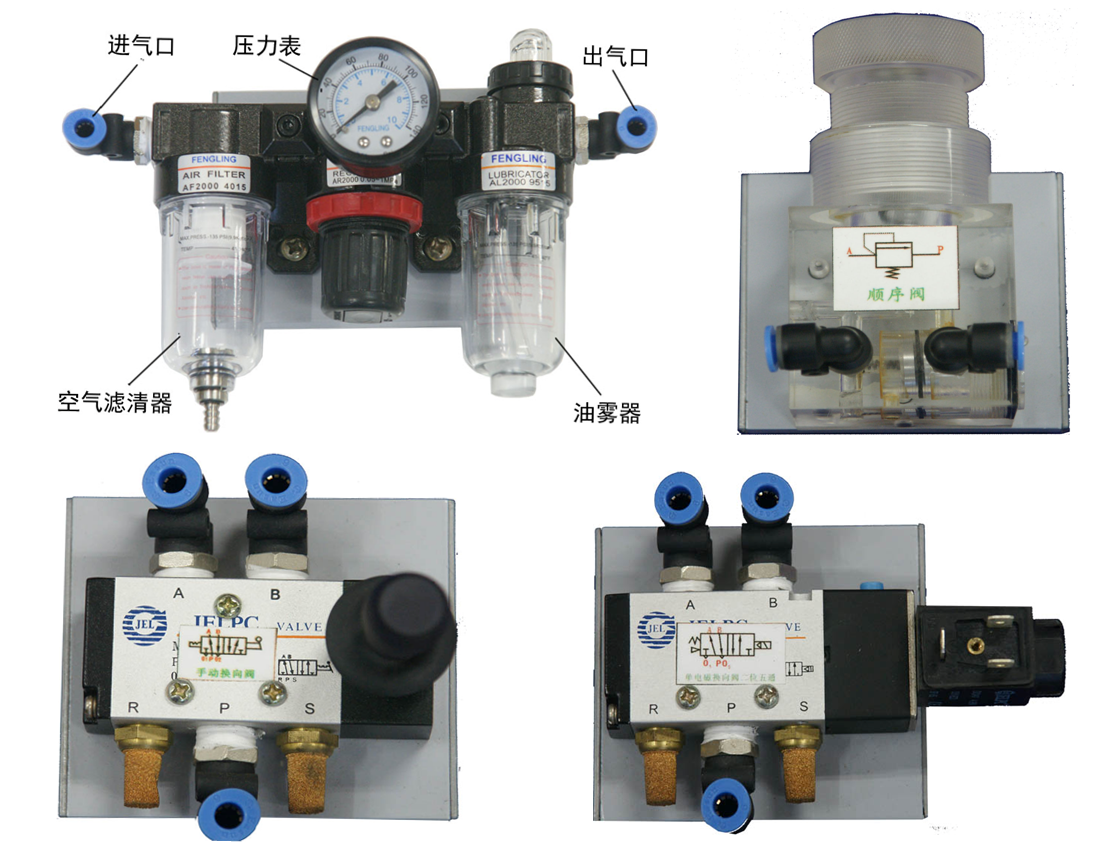

空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門 型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。



（二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元

（三）附件
菲力格-300專業工具配件箱

六、基本實驗回路

1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸的調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回
16.直線缸，旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路

六、氣動PLC控制實驗臺標準配置清單

序號	分 類	項 目	型 號 規 格	QPC-22-T 配置數量	備 注
1	氣源	壓縮機	MB-550W-9 單頭	1只
2	實 驗 臺	實驗桌	本公司設計制造	1張
3		實驗支架	本公司設計制造	1只
4		氣管	PU氣管6×4	100米
5		元件固定配置板	本公司設計制造	2×2塊
6	氣 動 組 合 元 件	手動換向閥	4H210-08	2×1只	木桌型配在桌內
7		單作用缸	QGX25×100	2×1只
8		雙作用缸	QGX25×100	2×2只
9		微動行程開關（含連接電纜插頭）	裝在雙作用缸上	2×4只
10		旋轉氣缸	本公司設計制造	2×1只
11		單向節流閥	JSC601	2×7只	裝在各種氣缸體上
12		減壓閥（帶壓力表）	AR2000	2×1只
13		氣容	本公司設計制造	2×1只	木桌型配在桌內
14		三聯件	AC2000三聯件	2×1只
15		單電磁換向閥（二位二通）-配連接線	2V025-08（DC24V）	2×1只
16		單電磁換向閥（二位三通）-配連接線	3V210-08（DC24V）	2×1只
17		單電磁換向閥（二位五通）-配連接線	4V210-08（DC24V）	2×2只
18		雙電磁換向閥（二位五通）-配連接線	4V220-08（DC24V）	2×1只
19		雙電磁換向閥（三位五通）-配連接線	4V230-08（DC24V）	2×1只
20		單氣控換向閥（二位五通）-配連接線	4A210-08	2×2只
21		雙氣控換向閥（二位五通）-配連接線	4A220-08	2×2只
22		順序閥	本公司設計制造	2×1只
23		行程閥（按鈕）不帶鎖	MOV-3A	2×1只
24		或門型梭閥（有機玻璃）	本公司設計制造	2×2只
25		快速排氣閥	KP-L8	2×2只
26		單向閥（有機玻璃）	本公司設計制造	2×2只
27		單向節流閥	RE-02	2×2只
31		機控行程閥(其一改垂直方向，A口朝上)	MOV-2	2×2只	其一只裝在缸體上
32		氣壓自動開關（0.5-1.0MPa）		2×1只
33		雙齒輪齒條同步機構	本公司設計制造	2×1付
35	電 器	PLC直流電源單元（DC：24V）		2×1只	裝在臺上AC:220V/DC:24V
36		PLC編程器控制單元	可根據用戶要求配置	2×1只	裝在臺上，標配:三菱FX1s-14MR
37		PLC電器輸入單元		2×1只	裝在臺上
38		PLC電器輸出單元		2×1只	裝在臺上 輸出:DC24V
39		繼電器控制輸出單元		2×1只	裝在臺上 輸出:DC24V
41		單元電器連接電纜		2×3條	其中電源連接2條
42		220V電源線		2×1條
43		墻壁插座	四位250V、10A	2×1只
44		PLC編程通訊電纜	可根據用戶要求配置	2×1條
45	工 具 配 件 盒	專用工具配件箱	菲力格-300 300×200×62	2只
46		螺絲刀6×100(一字、十字)、 尖嘴鉗、 螺絲刀3× 80(一字、十字)、 卷筆刀、 活動板手150×19、 剪刀、 內六角扳手M4、M5、M6、氣管助拔器		各2只
47		三通及L形支架（T型三通）	Ø6、	12只
48		五通及L形支架	Ø6	8只
49		氣孔塞頭	Ø6	50只
50		內六角螺絲M6×15=20只 M6×25=20只 鋁槽T形螺母 30只		2套
51		Y型減徑三通Ø8-2×Ø6 1只（氣泵上） 生料帶1個、 保險絲2.5A 5只 微動行程開關（配件）2只、皮管定位壓板4只 601-Ø6、602-Ø6氣動彎頭 各1只		2套
52	資料	實驗指導書	本公司設計制造	2冊
53		軟件光盤	PLC編程軟件及應用程序	1碟
