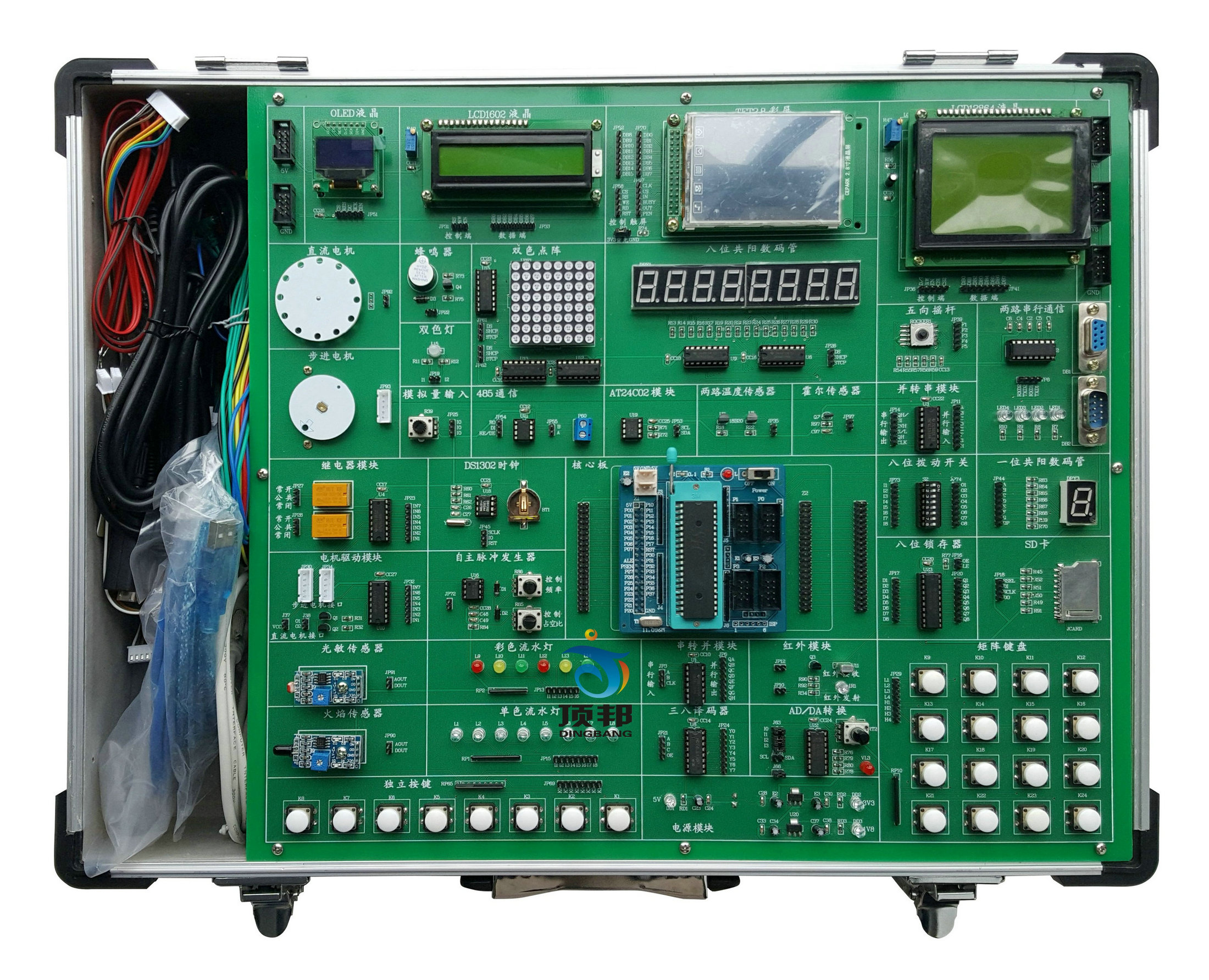

DB-SD32 多核單片機實驗箱

一、概述
多核單片機實驗箱基于KeilC單片機系列，注重單片機本身功能的應用，充分體現單片的特點，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性極強的集編程下載調試與一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。

二、主要技術特點
1、它是國內首款將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實
際自動控制工業場景。
2、多核單片機實驗箱支持多種CPU實驗開發，含51、MSP430、AVR、PIC、STM32、DSP等五種單片機，各CPU模塊統一尺寸，統一接口，共用一塊實驗底板，支持Keil C51，提供詳細實驗指導書、C語言、匯編語言實驗例程、word文檔。標配51單片機核心板。
3、功能模塊完全獨立
根據我們多年來的開發經驗，和取聽廣大用戶的建議，此款開發板采用最新理念——各
功能模塊完全獨立，互不干擾，減小初學者編程誤區。板載豐富的實驗硬件資源和接口，并對外全部開放I/O口，既可簡單的使用短路帽進行默認的資源連接（方便初學者直接使用），也可以取下短路帽后采用杜邦線連接單片機的任意I/O口線，輕松搭建自己的電路。
4、多核單片機實驗箱配合本公司精心編寫的大量C語言實驗例程，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。因為各功能模塊均獨立設計，可以直接用各種單片機，無需再做第二次投資。
5、多核單片機實驗箱單片機實驗中有些實驗（D/A轉換實驗、定時器實驗等）需要觀察輸出信號的波形，本實驗箱可以選配雙通道虛擬示波器（實驗室如果有獨立示波器的話，可以不配），可以測量各種模擬信號，并可以保存波型文件，圖片文件，方便插入在教學課件中。
6、多核單片機實驗箱全部硬件都集成在一個主板上，穩定可靠，方便操作，同時也方便實驗室的管理。
三、詳細硬件配置
（下面全部硬件集成在一個主板上，無須外擴,完成下面所有的實驗項目，方便實驗室管理)
3.1   基礎電路模塊
3.1.1 單色流水燈模塊：8 個高亮綠色LED 燈，用于流水燈實驗。
3.1.2 雙色流水燈模塊：6 個高亮直插LED燈，紅黃綠三種顏色，用于交通燈實驗。
3.1.3 雙色LED燈模塊：紅綠雙色直插LED 燈，用于簡易邏輯筆設計。
3.1.4 8 位數碼管模塊：2 個四位一體共陽極數碼管，2個74HC595 驅動芯片，用于時鐘顯示實驗。
3.1.5 1位數碼管模塊：1 個 8 段數碼管，共陽極，0.56 英寸，用于數碼管認識實驗。
3.1.6 紅綠雙色點陣模塊：3 個74HC595 驅動芯片，一個紅綠雙色點陣顯示屏，用于字符和中文的LED顯示。
3.1.7 LCD1602 液晶屏模塊：標準 LCD1602 液晶屏接口，1 個帶背光的 LCD1602 液晶屏，用于字符液晶顯示實驗。
3.1.8 LCD12864 液晶屏模塊：標準LCD12864 液晶屏接口，支持串行、并行液晶屏，用于圖像和中文顯示。
3.1.9 OLED 顯示模塊：0.96寸OLED 液晶屏，128*64 顯示,用于新型顯示器 OLED 液晶屏的應用學習。
3.1.10 TFT 彩屏模塊：彩屏接口支持8 位、16 位TFT ，支持觸摸屏控制，帶背光開關。配套 2.8 寸彩屏，帶觸屏功能，262K 色，8 位數據端。
3.1.11 8 個獨立按鍵：8 個獨立按鍵，帶上拉電阻。
3.1.12 4X4 矩陣鍵盤：4 行4 列矩陣鍵盤，共16 個按鍵，帶上拉電阻。
3.1.13 五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向。
3.1.14 蜂鳴器模塊：無源蜂鳴器
3.1.15 DS1302 時鐘模塊：DS1302 芯片，模塊帶后背電池座。
3.2   傳感器模塊
3.2.1 兩路DS18B20 模塊：兩路 DS18B20 溫度傳感器接口。
3.2.2 光敏傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED燈，支持光敏二極管、光敏電阻等光電開關器件。
3.2.3 火焰?zhèn)鞲衅髂K：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持火焰?zhèn)鞲衅鳌?nbsp;
3.2.4 霍爾傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持霍爾傳感器。
3.2.5 可以配置無線發射模塊、RFID傳感器等（根據用戶要求任意配置各種傳感器）。
3.3 電器控制模塊
3.3.1 1路直流電機接口：ULN2003 驅動芯片。一路可調速、可調向雙功能電機接口。
3.3.2 1路步進電機接口：ULN2003驅動芯片。標準5線4相步進電機接口。
3.3.3 2路繼電器：ULN2003 驅動芯片。兩個5V 繼電器，兩個3P 接線端子。
3.4 數據傳輸、存儲模塊
3.4.1 2路串口：SP3232 芯片，+3.0v-+5V 工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4 個。
3.4.2 AT24C02 存儲模塊：AT24C02 芯片。
3.4.3 模擬量輸入模塊：0V-5V 輸入可調，0R-10K 電阻值可調。
3.4.4 串轉并模塊：74HC164 芯片。
3.4.5 并轉串模塊：74HC165 芯片。
3.4.6 SD 卡模塊：標準SD卡卡槽，SPI 控制，4-bit 傳輸模式。
3.4.7 MAX485 模塊：MAX485 芯片，1 組 2P 接線端子輸出，1 組插針輸出。
3.4.8 紅外發射模塊：紅外發射二極管。
3.4.9 紅外接收模塊：HX838 紅外一體化接收頭。
3.4.10 PCF8591 AD/DA 模塊：PCF8591 芯片，4路模擬量輸入，1 路模擬量輸出，IIC通信。
3.4.11 鎖存器模塊：74HC573 鎖存芯片，兼容標準CMOS 。
3.4.12 三八譯碼器：74LS138 芯片，TTL 電平。
3.4.13 核心板擴展接口：接口插座20P 兩排，IO 擴展插針20P 兩排。
3.5 電源模塊
3.5.1 3V3 電源電路：LM1117-3V3 穩壓芯片。
3.5.2 1V8 電源模塊：LM1117-1V8 穩壓芯片。
3.5.3 電源引出：GND/5V/3V3/1V8 電源各一組，每組 6 路引出。
3.5.4 自恢復保險絲：斷開電流300ma 。
3.5.5 模塊名稱：USB 接口，mini USB,A 型母頭，D+ ，D- 。
3.6 標配 51CPU 模塊
3.6.1 配在線下載 CPU 芯片 STC12C5A60S2系列1 片。
3.6.2 自帶在線下載電路。
3.7 虛擬示波器
3.7.1 真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
3.7.2 帶有實時X-Y示波器：自動同步顯示功能。
3.7.3 存儲功能：存儲/栽入/分析歷史波型。
3.7.4 輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
3.7.5 帶有幅頻/相頻特性專用虛擬示波器�？梢员４娌ㄐ臀募�，圖片文件，方便插入在教學課件中。
3.8 機箱
3.8.1 堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 460×380×120mm。
3.8.2 有 70mm×350mm 的零配件存放區。
3.9 軟件
3.9.1 集成多種單片機兼容的通用 KEIL 軟件環境，支持匯編和 C 語言的編程、編譯、鏈接和源程序級調試和在線下載。
3.9.2 在線下載軟件：STC_ISP_V479。
3.9.3 MGCS 工業組態軟件。
3.9.4 C 語言編程單片機應用設計例程。
3.9.5 MGCS 工業組態軟件與單片機接口例程。
3.9.6 支持與實驗箱硬件配套的仿真實驗。
四、可以實現的實驗項目
1）基礎實驗
2）跑馬燈、流水燈實驗
3）彩色流水燈、交通燈實驗
4）紅、綠兩種顏色顯示。
5）電子鐘顯示、數碼管多位顯示、74HC595 驅動等實驗。
6） 1 位數碼管顯示實驗。
7）雙色點陣屏顯示實驗，滾動、靜態顯示字符、漢字符號等。
8）LCD1602 液晶屏顯示實驗，可以顯示字符、數字等。
9）LCD12864 液晶屏顯示實驗，可以顯示漢字、字符、數字
10）OLED 顯示實驗，可以顯示 4 行漢字，可以顯示圖片。
11）TFT 彩屏圖像、文字顯示�？梢宰鋈藱C(jī)交互界面。
12）按鍵控制、外部中斷等實驗。
13）矩陣鍵盤實驗，可用作控制、教學實驗等
14）游戲控制桿、實現獨立按鍵等功能。
15）音樂播放、報警提示等。
16）電子表、萬年歷實驗。
4.2 傳感器實驗
1）溫度測量。
2）光電開關實驗。
3）火災報警、火焰檢測等實驗。
4）測速、電磁檢測等實驗。
4.3電器控制實驗
1）直流電機調速、調向的驅動實驗。
2）步進電機調速、調向、調角度的驅動實驗。
3）繼電器控制實驗。
4.4 數據傳輸、存儲模塊功能。
1）串口通信，TTL 轉 RS-232 實驗。
2）外部存儲、IIC 總線學習 。
3）串行轉并行實驗，可以擴展IO。
4）并行數據轉串行的實驗。
5）SD 卡的讀寫、文件系統的學習實驗。
6）配合多組 485 模塊，可以進行485通訊實驗。
7）發射不同載波頻率的紅外信號實驗。
8）紅外接收解碼實驗。
9）AD/DA 兩種轉換實驗。
10）8 位數據鎖存實驗，可以做 CPU 與外圍模塊的驅動、緩沖模塊。
11）IO 擴展，學習譯碼實驗。
4.5 工業組態軟件MCGS編程實驗
4.6 工業組態軟件MCGS在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數據采集實驗_總線控制
6）數字電壓表實驗
7）液體混合控制實驗
8）交通燈控制實驗
4.7工業組態軟件和微控制器的接口編程實驗
五、實驗箱配置表

序號	名稱	說明	數量
1	多核單片機實驗箱	含箱體、電源、51CPU單片機核心系統、實驗?zāi)K電路。	1套
2	杜邦排線	8芯30cm	4根
3	杜邦排線	5芯30cm	3根
4	單根杜邦	40cm	10根
5	XH2.54排線	5芯12cm	1根
6	RS232串口通信線（2、3直通）	1.5m（下載線）	1根
7	交流電源線	1.5m	1根
8	遙控器		1個
9	RS232串口通信線（2、3交叉）	1.5m（配示波器模塊時要的示波器通信線）	1根
10	配套軟件	KEIL C 軟件和組態軟件各一張	1套
11	實驗指導書		1本
12	MSP430(MSP430F149單片機核心系統	選配	1個
13	AVR（Atmeg16)單片機核心系統	選配	1個
14	STM32(STM32F103C8T6)ARM核心系統	選配	1個
15	PIC16（PIC16F887)單片機核心系統	選配	1個
