DB-TYN01 太陽能電池組件生產實驗線

一、組成部分：工藝設備系統（加工設備、輔助設備）；質量檢驗系統；周轉運輸系統；調試驗收材料系統；倉儲系統；公共配套裝置系統。
1、系統功能：教學型生產線實訓室系列，年生產能力130KW；占地面積210m².加工組件小于160WP；

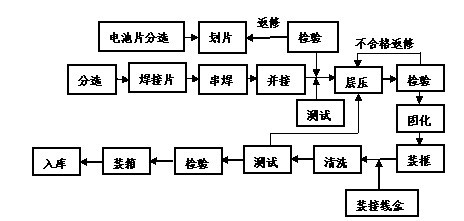

2、電池組件生產工藝流程圖

二、技術參數：
1、主要設備：
1、1、ZDF-S522-3玻璃干燥清洗機
玻璃清洗厚度： 2—6毫米；
玻璃清洗寬度 ≤1500毫米
玻璃清洗最小尺寸：400毫米×400毫米；
傳送輥線速度 ：0.73米/分—3.5米/分；
滾刷速度：900轉/分；調速電機功率 0.37KW
毛刷電機功率：0.75 KW
風干器功率：6 KW
水泵電機功率： 2×0.12 KW
毛刷傳動化：0.77
總功率：7.36 KW
1、2、ZDF-S522-5太陽能電池組件層壓機
外觀：整體噴塑,
層壓范圍：900×500mm
設備總重：約600Kg
溫度控制：采用PID控制 ±2℃ 液晶顯示。
真空：極限真空高于133帕；
功率：380V/AC，7KW
層壓力：從真空至大氣壓
操作溫度：室溫-180℃可調
氣源：0.5-0.7Mpa 200L/m
溫控方式：電加熱
配置優勢:層壓力可調，溫度可調。
抽真空速率：15L/秒.
室溫到工作溫度所需加熱時間：＜30分鐘
抽真空時間：4-5分鐘（根據EVA的參數來進行設定）
層壓時間：< 15min (根據EVA的參數來進行設定)
1、3、ZDF-S522-8太陽能電池組件裝框機
規格：1800×1500×950mm
材料：鋁合金矩形框
結構：角碼鉚接式；
組框精度：對邊尺寸之差±1mm
對角線尺寸之差：±1.5mm
組框動力：氣動、液壓動力
四角角度：偏差±0.5
組框氣缸規格：50×50 3只 ；100×25 3只
工作氣壓: 0.4Mpa～0.7Mpa
組框油缸規格：自制液壓壓力：1.0Mpa～15.0Mpa
剎緊氣缸規格：50×15
重量:150Kg
1、4、ZDF-S522-1激光劃片機
波長：1064nm
工作臺運動速度：≥120mm/s
模式：低階模
工作臺行程：320×320mm
最大輸出功率：≥50W
切割厚度：≤1.2mm
調制頻率：200Hz--50kHz
劃片線寬：≤0.05mm
冷卻方式：循環水冷

2、輔助設備
2、1、 EVA/TPT裁剪臺、工作臺、鋪設臺、檢測臺
1.使用環境溫度：10℃〜40℃
2.相對濕度：＜90％
3、整體噴塑為乳白色，整體結構堅固美觀，工作臺面平整。
4.分為上下兩層，低層可放常用工具。支撐腿部位裝有可調螺母。
5.板面為壓縮板，板面上鑲嵌刻度尺便于裁減時掌握各種尺寸。
6.支撐EVA TPT采用軸承滑動，靈活性好，中間設有定位裝置同時裁剪EVA TPT.
2、2、 自動裁剪機
技術參數：
1、裁料精度：L±（0.2＋0.002*L）mm
2、裁料長度：1-9999.9mm（可以調整）
3、切割材料：鍍錫銅合金帶
4、校直率（％）：98
5、最大切割寬度：8×0.2
6、加工速度（同時加工1-5條：350根/分鐘 350piece/minutew
7、電源：220V、50Hz
8、功耗最大/最�。鹤畲螅�250W；最�。�20W
9、重量：26kg
2、3、單焊臺、串焊臺、電池串暫放臺
主架采用40×40工業鋁型材 、防靜電處理臺面、焊板為恒溫加
熱板，具有多種功能，靈活方便；配有電源箱。
2、4、多工位太陽能電池焊接系統ZDF-S522-4
主架：采用40×40工業鋁型材；
臺面：防靜電材料；
焊接板：標注格局、鋁型材配恒溫電阻、可移動式；
鋪設臺：鋪設組件用，檢查虛焊，簡單測試電壓、電流；
外型基本尺寸：1000×2000×920mm；
照明：4×30W/T5；
重量：187KG

3、質量檢驗系統
3、1、太陽能電池單片分選儀ZDF-S522-2
光源：符合IEC60904-9和JISC8933標準[A級]
光強：100mW/cm²(20--120mW/cm²連續可調)
光強不均勻度：≦ ±2% 【A級】
輻照不穩定度：≦ ±2% 【A級】
測試結果一致性：≦ ±0.5%
單次閃光脈沖寬度：10ms
有效測試范圍：200mm×200mm / 0.1W--5W
測量電壓：0--0.8V(分辨率1mV)
測量電流：0--20A(分辨率1mA)
測量參數：Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp、Rs、Rsh
3、2、太陽能電池組件性能測試儀 ZDF-S522-6
模擬光源：大功率脈沖氙燈 1000W 220V；光強100mW/cm2±1%（調節范圍70~120mw/cm2)
測量方式：四線測量
測試參數：Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp 、Rs、Rsh
測試間隔時間：5秒/片；
數據采集：I-V曲線含5000個數據采集點；
工作時間：設備可連續工作12小時以上
最大可測組件電池尺寸：1100mm*2000mm
光管壽命：≥300000次光均勻度：±3％
測量范圍和精度：電壓 0--30V ±0.1％ 0--60V ±0.1％
電流 0--2A ±0.1％ 0--20A ±0.1％
測量誤差：≤2％
重復測量誤差：±1％
重量：320Kg
3、3、 太陽能電池組件缺陷檢測儀 ZFD-S522-7
傳感器類型：逐行掃描CCD
光學尺寸：1.8英寸
數據位數：12位AD
幀率：3幀/秒(3032 x 2016)
信 噪 比：>56dB
動態范圍：60dB
鏡頭接口：T接口, F接口
相機尺寸：100*81*48(mm)
相機重量、工作溫度：600g、 0—60℃
數據接口：USB2.0/480Mb/s
操作濕度：45%-85%
保存溫度：-20-70℃
最大檢測尺寸：2000mm x 1400mm
最高分辨率：3032H x 2016V
曝光時間：1Ms - 60Min

4 、周轉運輸系統
4、1、成品組件周轉車、待壓組件周轉車、 EVA、TPT周轉車
技術參數：
外形尺寸：1800×1000×1200 mm
材質：碳鋼
外觀：整體噴塑象牙白鋼結構；靜電噴塑，方形鋼管；自由移動。
4、2、 電池片周轉車
外型尺寸:800*620*600
材質:不銹鋼
附有靜電膠片，質量輕，使用方便。 2.中轉車采用整體焊接型。中轉車安裝有帶剎車萬向滑輪，使移動更方便

5、 調試驗收材料系統；倉儲系統；公共配套裝置系統。
5、1、電池片2w 125*125mm 、TPT、EVA 、3mm太陽能鋼化玻璃、
鋁框 25mm，太陽能專用膠，接線盒。
5、2、 三相四線制供電系統，控制柜系統，空氣壓縮機，自來水和純凈水等。

6、實訓內容
實訓1、實現對太陽能組件原材料的認識；
實訓2、掌握太陽能電池組件生產的設備工藝流程；
實訓3、掌握太陽能電池組件生產的加工工藝流程；
實訓4、實現太陽能電池組件系統設計；
實訓5、實現太陽能電池組件光電性能檢測；
實訓6、掌握太陽能電池組件質量因素的檢測；
實訓7、提高學生操作的技能。

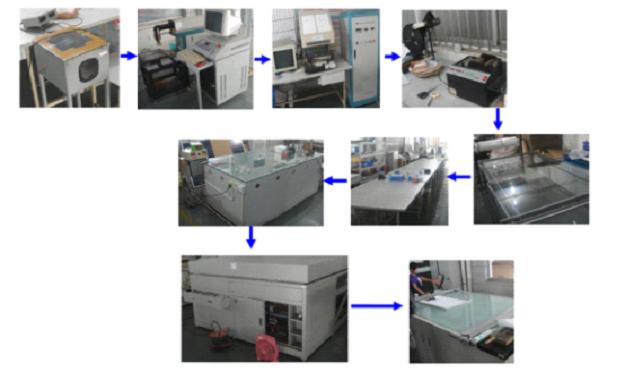

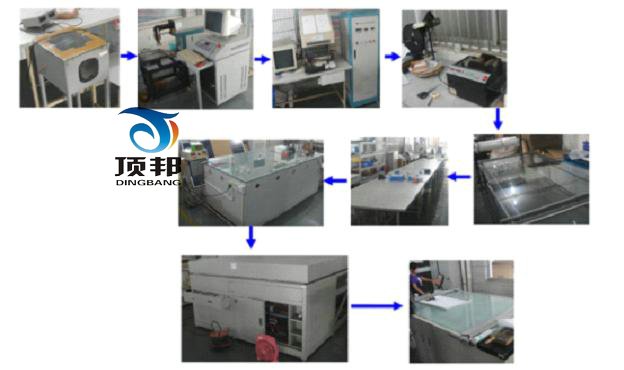

7、太陽能電池組件生產流程圖片


8、 售后服務

◆ 使用手冊（含實驗指導）
◆ 產品培訓
