ABS制動系統理實一體化實訓臺
[規格型號]： DB-QC105
[產品名稱]： ABS制動系統理實一體化實訓臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

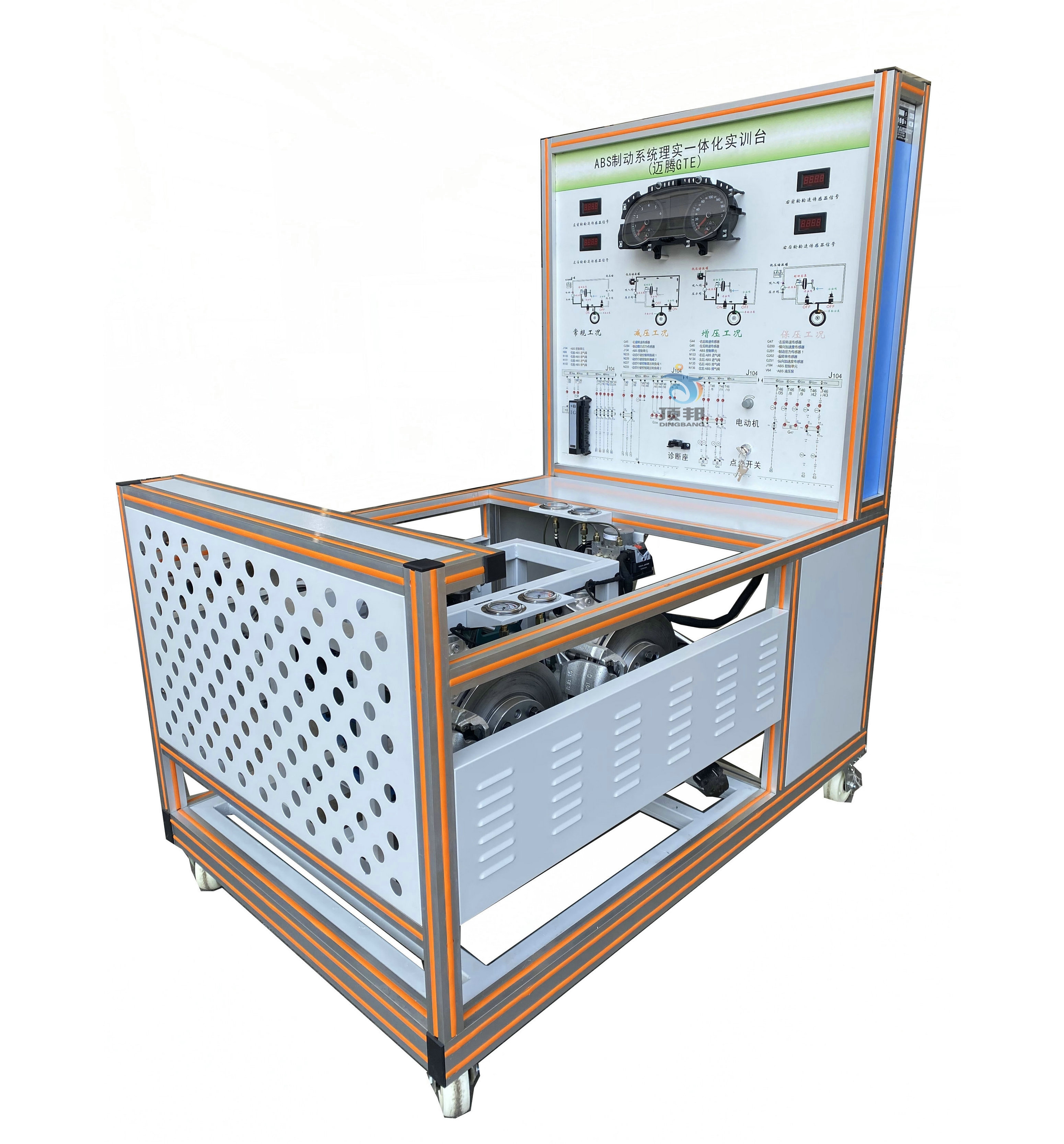

ABS制動系統理實一體化實訓臺
一、產品簡介
  ABS制動系統理實一體化實訓臺采用邁騰GTE混動汽車ABS制動系統為基礎，配有ABS系統工作原理圖，真實展示緊急制動時ABS系統工作過程。滿足對ABS制動系統的結構組成、動作演示等教學功能。適合于汽車ABS制動系統理論教學和檢測與維修實訓的教學需要。
二、功能特點
1.ABS制動系統理實一體化實訓臺真實的汽車ABS制動系統實物為基礎，完整展示ABS制動系統的組成結構。
2.ABS制動系統理實一體化實訓臺由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS系統的工作過程。
3.ABS制動系統理實一體化實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。
4.ABS制動系統理實一體化實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.ABS制動系統理實一體化實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6.ABS制動系統理實一體化實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬20CM*1.2厚鐵板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
驅動電源：三相四線(三相五線380V±10%50Hz)
外接電源：交流220V±10%50Hz
工作電壓：直流12V
工作溫度：-40℃-+50℃
主油道壓力表：0-250kg/psi
制動分泵壓力表：0-100kg/psi
變頻器：
功率：4KW/5.5KW
輸入：AC3PH380V±15%50/60Hz
輸出：9A/13AAC3PH0-380V0-400Hz
三相異步電動機：
電壓：AC220V/380V50Hz
電流：11.8A/6.8A
功率：3KW
轉速：1420r/min
真空泵：
電壓：AC220V50Hz
功率：370W
抽氣速率：48L/min
極限壓力：6.7×10-2Pa
轉速：1400r/min
進氣口徑：Ø8
用油量：1L
噪聲：≤68
四、基本配置(每臺)
序號 名稱 規格標準 單位 數量
1 檢測控制面板(帶面板柜) 裝有各種檢測端子以及彩色電路圖和液壓管路圖；
（950*900*4mm鋁塑板，且安裝絕緣底板)		 套 1
2 ABS控制單元總成 原車 套 1
3 ABS指示器   套 1
4 診斷座 OBDⅡ 個 1
5 點火開關   個 1
6 制動總泵 原車 套 1
7 制動分泵 原車 個 4
8 剎車碟 原車 個 4
9 剎車皮 原車 個 4
10 外球籠 原車 個 4
11 半軸桿   條 4
12 左右/前車速傳感器 原車 套 1
13 左右/后車速傳感器 原車 套 1
14 驅動皮帶   條 2
15 真空大力鼓 原車 套 1
16 制動踏板 原車 套 1
17 主油道壓力表 0-250kg/psi 個 2
18 制動分泵壓力表 0-100kg/psi 個 4
19 變頻器   臺 1
20 三相異步電動機   臺 1
21 真空助力泵   套 1
22 故障設置和考核系統   套 1
23 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 臺 1
24 設備說明書   套 1
