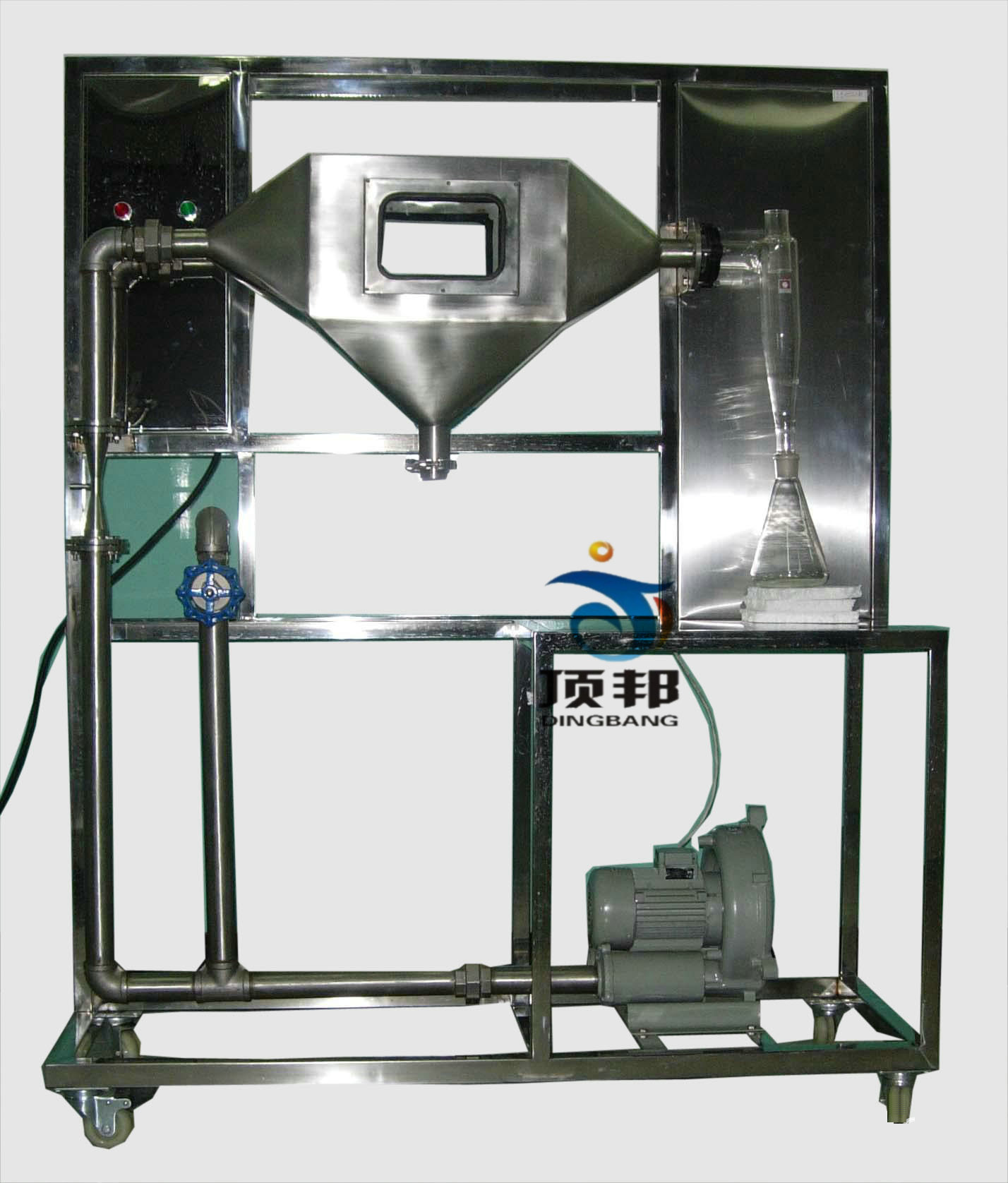

DB-XF/FL 非均相分離物系實驗裝置

實驗目的：
1、能演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。先給學生以直觀生動的印象，后引導學生從理論上去進行解釋，可達到正確理解和描述旋風分離器的工作原理的目的。
2、能定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。
3、能定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。

主要配置：
    不銹鋼重力沉降室、玻璃旋風分離器、玻璃U型管壓差計、鼓風機、不銹鋼文丘里加料器、電路系統、不銹鋼控制柜、不銹鋼框架。

技術參數：
1、實驗物料：玉米面或洗衣粉。
2、304不銹鋼標準旋風分離器：直徑50mm。
3、304不銹鋼重力沉降室：400×200×400。
4、304不銹鋼重力沉降室。
5、有機玻璃旋風分離器、布袋過濾器：350mm×200mm×800m；。
6、玻璃U型管壓差計。
7、鼓風機：XGB-12型旋渦氣泵,功率 550W，最大流量50m3／h。
8、304不銹鋼文丘里加料器。
9、正泰電器：接觸器、開關、漏電保護空氣開關。
10、不銹鋼管路、管件及閥門。
11、不銹鋼儀表柜：測控、電器設備在實驗架上。
12、不銹鋼材質框架1900mm×550mm×1600mm，全部采用萬向腳輪及禁錮腳。
