教學設備

循環式空調過程實驗裝置為《空氣調節》課程的教學實驗設備，可做集中式空調系統不同循環形式—直流式、封閉式和一次回風式的空氣調節實驗�？梢阅�擬不同季節的室內的和室外環境及其空氣調節的全部過程。
實驗裝置可實現對空氣進行加熱、加濕、冷卻和除濕等處理過程，并能對空氣的溫度、濕度進行測量、顯示及控制調節。
學生在實驗時，可以對空氣調節中的各種工況進行觀測和實驗研究。
實驗裝置的特點是其冷卻為表面冷式和淋水式可互換使用，即可用表冷式也可用淋水式對空氣進行冷卻和去濕。
一、 實驗裝置的結構及其工作原理

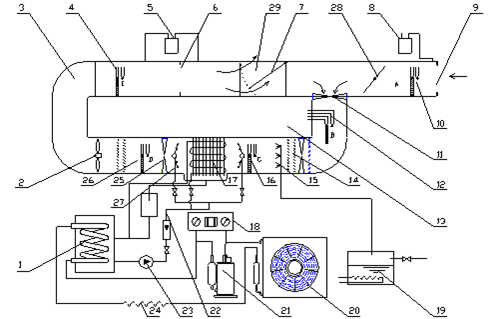

1、鈦包式蒸發器2、風機 3、風管4、E區干球溫度及濕度傳感器測點5、傾斜式微壓計（或壓差傳感器）6、排風孔板流量計7、新風、回風混合混合調節閥 8、傾斜式微壓計（或壓差傳感器） 9、新風孔板流量計10、A區干球溫度及濕度傳感器測點11、整流孔板12、B區干球溫度及濕度傳感器測點13、控制面板14、電加熱器15、蒸氣加濕器16、C區干球溫度及濕度傳感器測點17、表冷式冷卻器18、高低壓表及高低壓保護繼電器19、水蒸氣發生器20、風冷冷凝器21、制冷壓縮機22、冷凍水流量計23、冷凍水泵24、膨脹閥25、擋水板26、D區干球溫度及濕度傳感器測點27、淋水式冷卻器28、新風調節閥29、排風調節閥
實驗裝置由風管、風機、調風閥門、電加熱器、加濕器、表面式冷卻器（或淋水式冷卻器）、制冷機組、循環水泵等組成，并裝有測量風量的孔板、微壓計，測量各斷面的干球溫度、相對濕度和測量冷卻器進、出水溫度的自動顯示系統。
通過對調風閥門的調節，可以模擬直流式空調系統（閥門全開）、封閉式（循環式）空調系統和一次回風式（閥門全閉）空調系統。裝置設有一次電加熱器和二次電加熱器，可以對空氣進行加熱升溫；設置蒸汽加濕器，可以對空氣進行加濕；設置冷卻器（表面式或淋水式），可以對空氣進行冷卻降溫和去濕。冷卻水由制冷系統制得。所有測溫系統都采用鉑電阻測量和數字顯示。

  1、巡檢儀2、控溫儀表3、電源總開關4、加濕器開關5、加濕器功率調節二次加熱器功率表6、水泵開關7、一次加熱器電壓表8、一次加熱器電流表9、二次加熱器電壓表10、二次加熱器電流表11、壓縮機電壓表12、壓縮機電流表13、風機開關14、風機調速15、壓縮機開關16、二次加熱功率調節17、二次加熱器開關18、一次加熱功率調節19、一次加熱開關
實驗中，可以利用實驗裝置模擬不同季節的室內，室外空氣環境（在非冬季條件下模擬冬季室外環境有困難），并經合理運行調節，加以測試和分析。
工況調節操作注意事項：
1、風機的變速：開機后，在調定進回風比例的條件下，可以使用面板上的風機調速調節旋鈕，以達到預設的風量。
2、一、二次加熱的功率是可調節的，可根據要求進行調節，但調節幅度應緩慢進行。
3、加濕時，剛開始可打開調節旋鈕調至最大，以縮短時間，當有蒸汽噴出時，把有調節旋鈕的加熱器旋小，再根據相對濕度的大小來調整加熱功率。
4、在一定的壓縮機功率情況下，鈦包蒸發器的出水溫度可以通過水流量計的調節閥進行調節。
模擬夏季實驗
夏季的室外空氣一般是高溫、高濕，空調系統的作用主要是降溫和除濕。在空調裝置中，B區為新風（直流式時），或回風（封閉式時），或新風和回風的混合狀態（一次回風式時）的空氣處理前的狀態參數，可通過進行加熱、加濕處理，根據干濕球溫度測量的數值，調節到設計（即模擬）的進風參數。
C區即為進入空調的進風參數�？諝饬鹘�(jīng)冷卻器降溫去濕后，再經過二次加熱器加熱至所要求的送風參數，最后送到被調房間——E區。
設備可模擬的工況：
1、模擬直流式空氣調節系統及測定
直流式空氣調節系統是將來自室外空氣經熱濕處理后送到空調房間，吸收余熱余濕后全部排出室外，即系統的風量等于排風量。
要求：
A、利用實驗裝置模擬室外環境，如上圖3虛線框內，可模擬夏季室外環境。
        B、各選擇一夏季、冬季處理方案，把室外空氣處理到某送風狀態，調節一定風量進行運行測定。
        C、計算空氣在空調處理系統中的熱量、濕量得失。
        D、將空氣處理過程分別在h-d圖上表示，并加以說明。
        E、提出直流式空氣調節系統的優缺點。
2、模擬再循環式空氣調節系統及測定
   再循環式空氣調節系統是把來自空調房間的空氣經熱濕處理后再送回房間，而沒有室外空氣補入空調系統。即空調房間和空氣處理裝置及送風、回風管路構成了一個循環系統。
 要求：
      A、模擬夏季室外環境如上圖4虛線框內。選擇空氣處理方案，擬定室內空氣狀態參數，調節一定風量進行運行并測定。
B、計算室內余熱、余濕及熱濕比。
C、計算空氣在處理系統中的熱量、濕量得失，將處理過程在h-d圖表示并說明。
D、提出再循環式空氣調節系統的優缺點。
3、模擬回風式空氣調節系統及測定
由前面的實驗我們知道，再循環式空氣調節系統衛生條件差，而直流式空調系統在經濟上又是不合理的。他們都是在特定條件下使用的。為使?jié)M足衛生要求，有較為經濟合理，一般是采用回風式空調系統。即把空調房間的一部分空氣與室外的一部分新鮮空氣混合經熱濕處理后送到空調房間。
