空氣壓縮機拆裝臺
[規格型號]： DB-T90
[產品名稱]： 空氣壓縮機拆裝臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

一、概述
隨著工業生產的發展，空氣壓縮機作為重要的動力設備，廣泛應用于各行各業。為了更好地掌握空氣壓縮機的拆裝與檢修技能，提高自身實踐操作能力，我們進行了空氣壓縮機的拆裝實訓。本次實訓旨在通過實際操作，熟悉空氣壓縮機的結構、工作原理及故障排除方法。

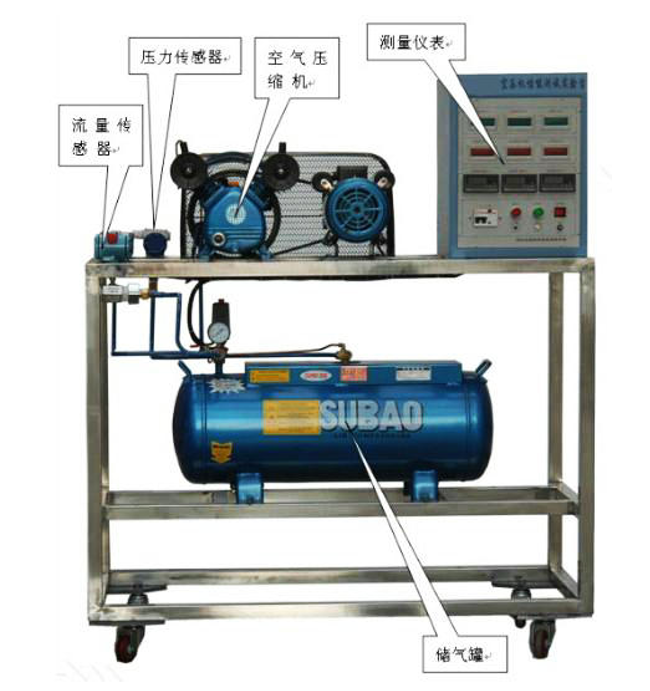

     空氣壓縮機拆裝臺
參考圖片

二、技術參數
電源：三相五線 AC 380 V±10%  50Hz；
最大輸入總功率：5.5kW；
最大堵轉電流：50A；；

二、功能說明
1、 實訓臺：
設備主要由一套復盛VA-100A單極活塞壓縮機頭組成，1200*600*700mm，  面采用一級冷軋鋼板；其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局設備安裝在可以移動的臺子上，
2、觸摸屏系統：
可以顯示系統電流，電壓功率，進出口壓力、進出口溫度、出壓差、電機轉速度儀表，氣體流量
3、操作臺：
1200*600*700mm，二層； 實訓臺面采用一級冷軋鋼板；實訓臺架采用40*40mm方鋼管焊接，能調整水平； 實訓臺面鋪厚度2mm透明膠板可以在上面完成拆機組裝實訓。
*4、可以測量動態壓力傳感器測氣缸壓力，繪制示功圖。（客戶自己做）

三、實訓目的
1、了解空氣壓縮機的結構、工作原理及拆裝方法。
2、掌握空氣壓縮機的故障排除技巧。
3、提高動手操作能力，為今后的工作打下堅實基礎。
4、測量壓氣機的排氣量。

四、主機配置
序號 名稱   數量
1 實訓臺 1200*600*700mm，
實訓臺面采用一級冷軋鋼板；其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局		 1套
2 拆裝操作臺
 		 1200*600*700mm，二層；
實訓臺面采用一級冷軋鋼板；
實訓臺架采用40*40mm方鋼管焊接，能調整水平；
實訓臺面鋪厚度2mm透明膠板。		 1套
2 電動機 380 V/5.5 KW 1套
  汽路循環系統 排氣減壓裝置 ,儲汽罐,安裝閥。管道 1套
4 復盛VA-100A
單極活塞壓縮機		 VA100:V-0.67/8排氣量：0.67M3/MIN 壓力：0.8MPA. 電機：5.5KW 腳孔尺寸：350*150，轉速900。缸徑100MM 1套
5 高頻率動態壓力傳感器 測量氣缸壓力0-10V/4-20MA 2個 留接口
6 壓力變送器 測量進、排氣0-10V/4-20MA 2個
7 壓差傳感器 出口壓力
8 旋轉編碼器 轉速脈沖0-10V/4-20MA 1個
9 溫度變送器 進、排氣溫度0-10V 1個
10 渦輪流量計1 4-20mA 1套
11 信號分線器 4-20mA/0-10V 2個
12 開關電源 24V 1套 留接口
13 數據模塊 顯示系統電流，電壓功率，進出口壓力、進出口溫度、出壓差、電機轉速度 1套
14 觸摸屏 7寸 1套
