樓宇供配電及照明系統綜合實訓裝置（LON總線）
[規格型號]： DBLY-42
[產品名稱]： 樓宇供配電及照明系統綜合實訓裝置（LON總線）
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：


一、系統概述：
樓宇供配電及照明系統綜合實訓裝置（LON總線）系統由基于LON Talk協議的采集控制器組成網絡，整個系統由LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、LON網絡適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。

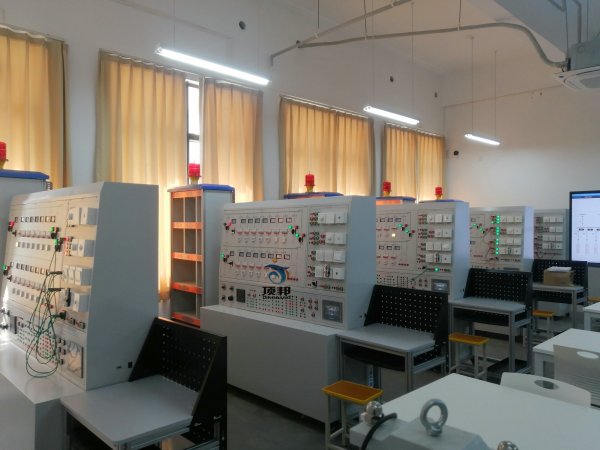

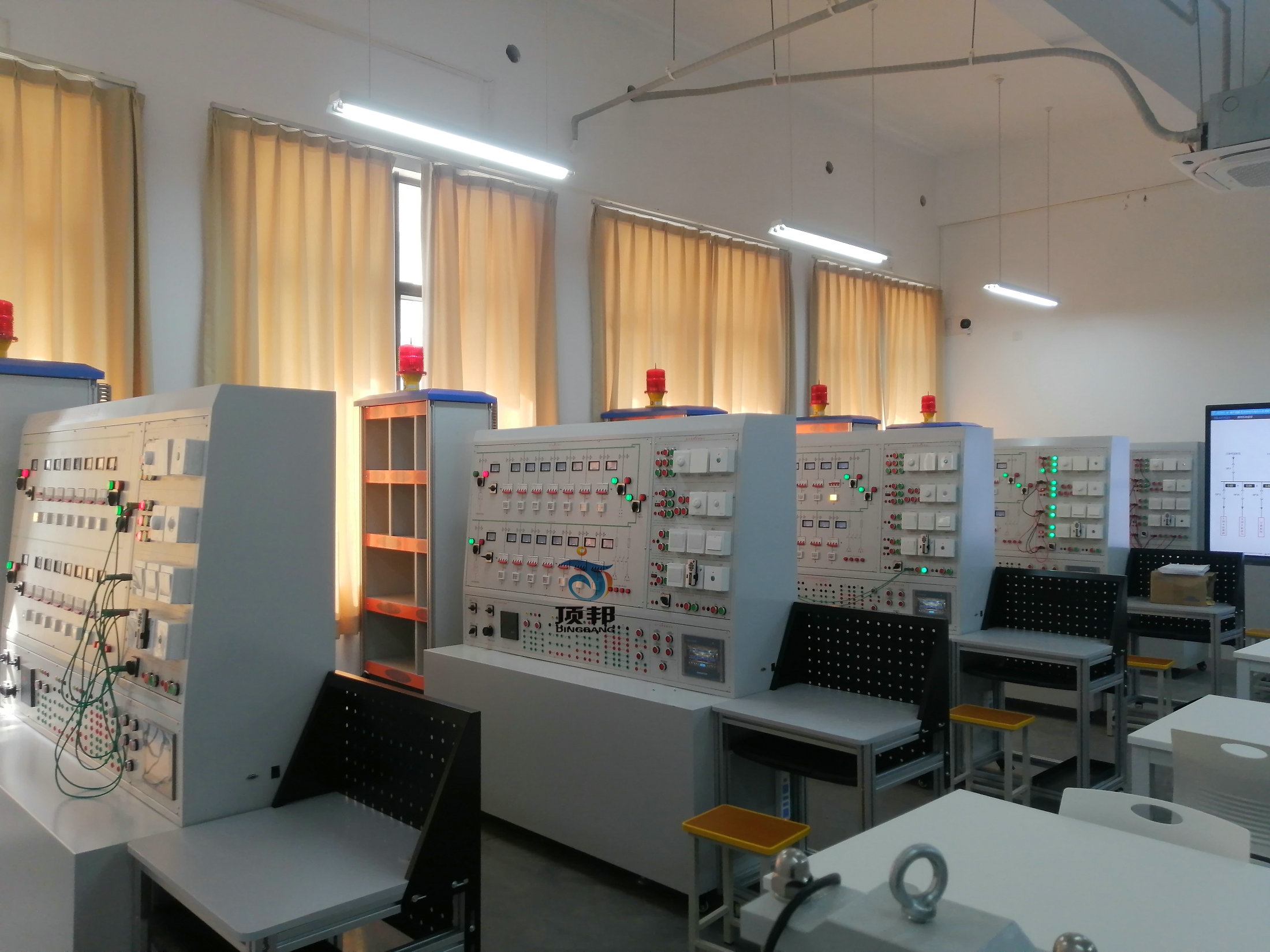

樓宇供配電及照明系統綜合實訓裝置
二、技術指標：
1.輸入電源：三相四線（AC 380V±10% 50Hz）；
2.工作環境：溫度-10℃--40℃ 相對濕度<85% 海拔<4000m；
3.裝置容量：<5.0kVA；
4.外形尺寸約：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.絕緣電阻：＞3MΩ；
7.安全保護：具有漏電自動保護功能；
三、系統配置：
1、微型斷路器：額定電流: 10A(14只)；
2、微型斷路器：額定電流: 32A(1只)；
3、智能無功補償裝置：使用電壓范圍：(0.85~1.10)倍額定電壓。最大允許過電流：1.30倍額定電流�？刂坡窋�(shù)：4路，6路，8路，10路，12路。投切時間：1~150s/次，可調。工作方式：自動，連續運行。負載在5~100%間變化時，COSφ值保持在0.95以上(1只)；
4、模擬負荷瓷盤電阻6組；
5、模擬負荷電抗6組；
6、接觸器: AC220V(17只)；
7、智能電流變送器:0-5A交流電流輸入4~20mA電流輸出;0-500V交流電壓輸入4~20mA電流輸出(10只)；8、電流表: 0～5A(14只)；
9、電壓表: 0～250V(2只)；
10、智能電量變送器:交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電 交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電(1只);
11、DDC控制模塊:微處理器 16位微處理器(TMP 91 CY22).22MHz;供電電壓 24Vac21~30Vdc;過電壓保護 24Vac和40Vdc過電壓保護及防短路保護(2只);
12、無功補償電容板1塊；
13、信號燈14只；
14、船形開關紅色3只；
15、中間繼電器22只；
16、時間繼電器3只；
17、LON網卡1個；
18、電腦桌鋁木結構可移動1張；
19、實訓導線及配件1套；該類產品全部采用LON總線式DDC進行控制，每種系統均可開展DDC的編程。
四、供配電及照明系統清單
1、供電部分系統清單

序號 名稱 數量
1 微型斷路器 14只
2 塑殼斷路器： 1只
3 智能無功補償器 1只
4 模擬負荷瓷盤電阻 6組；
5 模擬負荷電抗 6組；
6 接觸器: 27只
7 智能電流變送器 (10只）
9 電壓表 (2只）
10 智能電量變送器 1只
11 DDC控制模塊; 1只
12 無功補償電容板1塊； 4只裝
13 信號燈 18只
14 船形開關紅色； 3只
15 中間繼電器； 20只
16 時間繼電器； 3只
17 LON網卡1個； 1個
18 電腦桌鋁木結構可移動； 1張
19 實訓臺架 1套
20 鋁材印刷板 2塊
21 電腦 1套
22 PLC 1套
23 模擬量采集器 1個
24 工時 10天
2、照明部分清單
1 帶燈按鈕； 12只
2 單刀單擲開關 1只
3 觸摸延時開關 1只
4 人體感應延時開關 1只
5 大翹板雙路開關 1只
6 聲光控延時開關 1只
7 可調光電子鎮流器 1只
8 遙控開關 1只
9 電子調光開關（30V～250） 可調1只
10 照度傳感器； 1只
11 交流接觸器； 4只
12 中間繼電器； 15只
13 時間繼電器 1只
14 節能燈應急電源； 5只
16 主動式紅外，探測器 1對）
17 光字牌4只； 4
18 小燈杯 8只
19 節能燈杯（配鎮流器） 8個
20 4針H管熒光燈 1只
21 T4直管熒光燈 1只
22 警示燈 1只
